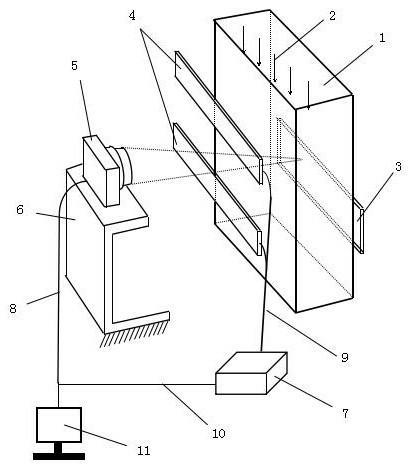

1.一种棉花异纤在线检测照明装置,包括背景板(3)、光源板(4)和CCD线阵相机(9),光源板(4)和CCD线阵相机(5)位于棉流通道的同一侧,背景板(3)位于棉流通道的另一侧,其特征是:两块光源板(4)位于靠近棉流通道位置处且有缝隙地上下垂直放置,CCD线阵相机(5)位于远离棉流通道位置处且正对准所述缝隙,背景板(3)垂直放置也正对准所述缝隙;每块光源板(4)均有n个LED灯(13)且分两排布置,n个LED灯(13)均通过LED灯电源总线与控制模块(7)连接,控制模块(7)通过控制总线与计算机(11)连接。
2.根据权利要求1所述棉花异纤在线检测照明装置,其特征是:所述控制
模块(7)包括单片机(14),单片机(14)的输出端口通过m路传输总线与地址译码器(16)连接,地址译码器(16)通过n路传输总线连接多路分配器(19), ;单片机(14)的D/A端口通过导线与D/A转换器(17)连接,D/A转换器(17)也连接多路分配器(19),多路分配器(19)内含n个开关,每一开关连接一个采样保持电路(20),每一个采样保持电路(20)连接一个电压电流转换电路(21),所述n个LED灯(13)分别对应串联n个电压电流转换电路(21)。
3.一种如权利要求1所述棉花异纤在线检测照明装置的均匀性调节方法,其特征是:
先用CCD线阵相机(5)对棉流进行图像采集,将采集到的图像传给计算机(11),计算机(11)对接收到的图像进行处理,用阈值分割法将图像分割为q个区域,对分割后的各个区域进行图像亮度特征提取并确定各区域图像的亮度级数,若该区域的亮度级数大于所允许的最大的亮度级数或小于所允许的最小的亮度级数,则对该区域对应的LED灯(13)进行亮度调整。
4.根据权利要求3所述的均匀性调节方法,其特征是:所述亮度调整的方法是:先在计算机(11)中生成LED灯(13)亮度调整命令,将LED灯(13)亮度调整命令发送至单片机(14),经由单片机(14)处理后分别将信号对应传至地址译码器(16)和D/A转换器(17),由地址译码器(16)解码需要调节的LED灯(13)的地址信息,由D/A转换器(17)将数字信号转换为模拟信号,再将解码后的地址信号和D/A转换后的模拟信号传入多路分配器(19),由多路分配器(19)有选择性地将信号传递给对应的采样保持电路(20),最后通过电压电流转换电路(21)将传输过来的电压信号转换为电流信号,并作用于串联在电压电流转换电路(21)中的待调节的LED灯(13)上以调整LED灯(13)的亮度。
5.根据权利要求3所述的均匀性调节方法,其特征是:若亮度级数在所允许的最大的亮度级数和最小的亮度级数之间,则该区域对应的LED灯(13)无需进行亮度调整,继续进行下一个区域的亮度特征提取,直至整幅图像处理结束,再继续下一幅图像的采集和处理。
