1.一种近红外发射的CuxS荧光量子点的制备方法，x=1、2，其特征在于其具体步骤为：

（1）在温度为0-60℃且合成过程保持搅拌状态的体系中，依次加入100mL去离子水、

1.0-8.0mlL浓度为0.1mol/L的CuCl2·5H2O溶液及0.6-2.0 mmol L-半胱氨酸修饰剂，待溶解均匀后用1mol/L的氢氧化钠溶液调节体系pH值至5-9；

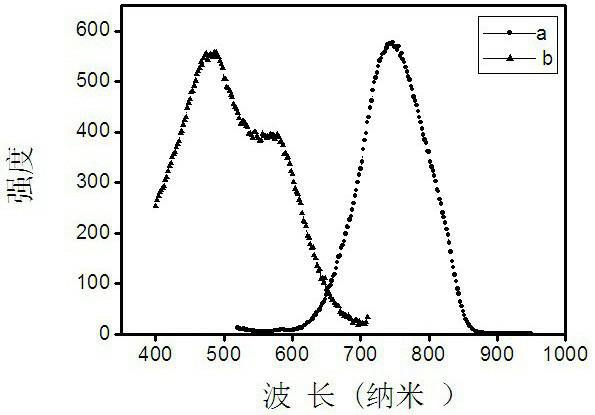

（2）向步骤（1）所得溶液中加入0.5-4mlL浓度为0.1mol/L 的Na2S·5H2O溶液，溶液变为棕褐色，得到CuxS荧光量子点胶体；利用荧光分光光度计测定CuxS荧光量子点胶体的荧光，表明CuxS荧光量子点胶体具有近红外发射荧光的特点，其中最佳激发波长为490nm，最大发射波长位于700-780nm处；

（3）向步骤（2）中所得溶液中加入50-100mL无水乙醇使其聚沉，将所得沉淀收集、洗涤并于50℃真空条件下干燥24小时，得CuxS荧光量子点粉末；对得到CuxS荧光量子点粉末进行XRD、TEM表征，表明该粉末为CuxS，x=1、2，即CuS和Cu2S的混合物，其中CuS为正交晶型，Cu2S为单斜晶型；CuxS的形貌为球形微粒，平均粒径为3-5 nm。
