1.一种凸轮轮廓曲线绘制教具，其特征在于，所述教具包括：

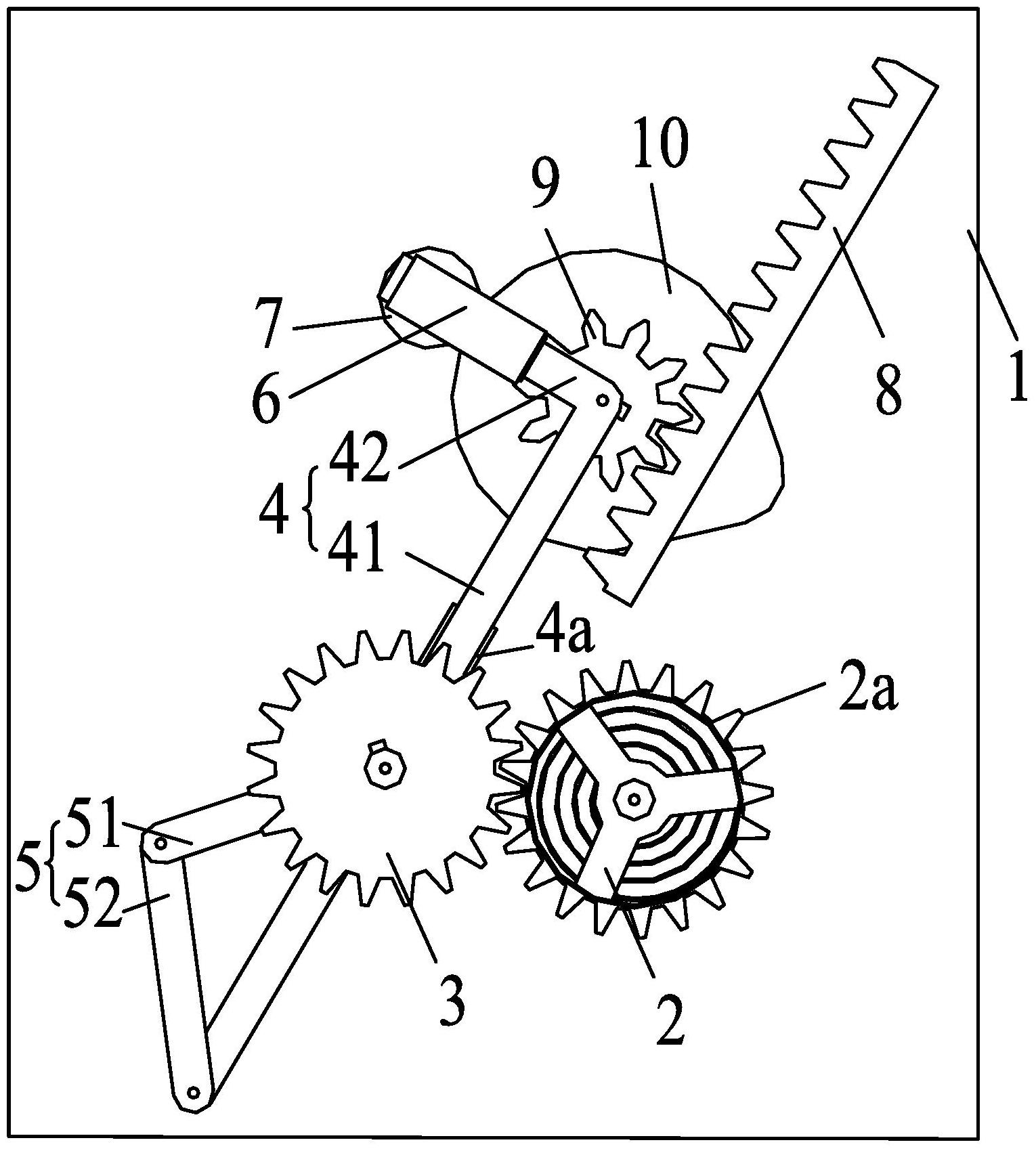

盒子(1)、动力装置(2)、主动齿轮(3)、L型杆(4)、二连杆机构(5)、可伸缩装置(6)、小圆柱(7)、齿条(8)、传动齿轮(9)以及凸轮(10)；

所述盒子(1)包括第一面板，所述动力装置(2)包括动力齿轮(2a)，所述动力装置(2)、所述主动齿轮(3)和所述齿条(8)安装在所述第一面板上，且所述动力齿轮(2a)与所述主动齿轮(3)啮合，所述二连杆机构(5)的一端固定在所述主动齿轮(3)的转动轴上，所述L型杆(4)包括垂直连接的横杆(41)和竖杆(42)，所述二连杆机构(5)的另一端与所述横杆(41)的一端可转动连接，所述横杆(41)的另一端与所述竖杆(42)连接，且所述横杆(41)的另一端上设有传动齿轮(9)，所述传动齿轮(9)与所述齿条(8)啮合，所述凸轮(10)固定在所述传动齿轮(9)上，所述可伸缩装置(6)与所述竖杆(42)连接，所述小圆柱(7)设于所述可伸缩装置(6)上，所述小圆柱(7)与所述凸轮(10)相切，所述小圆柱(7)上设有笔头。

2.根据权利要求1所述的教具，其特征在于，所述动力装置(2)包括发条，所述发条与所述动力齿轮(2a)连接。

3.根据权利要求1所述的教具，其特征在于，所述教具还包括滑槽(4a)，所述盒子(1)还包括与所述第一面板平行设置的第二面板，所述第一面板和所述第二面板通过侧板连接，所述横杆(41)设置在所述滑槽(4a)中，所述滑槽(4a)固定在所述第二面板上。

4.根据权利要求3所述的教具，其特征在于，所述笔头紧贴所述第二平面。

5.根据权利要求3所述的教具，其特征在于，所述第一面板和所述第二面板为玻璃塑料面板。

6.根据权利要求1所述的教具，其特征在于，所述二连杆机构(5)包括第一横杆(52)和第二横杆(51)，所述第一横杆(52)和第二横杆(51)的一端可转动连接，所述第一横杆(52)的另一端与所述L型杆(4)可转动连接，所述第二横杆(51)的另一端固定在所述主动齿轮(3)的转动轴上。

7.根据权利要求1所述的教具，其特征在于，所述可伸缩装置(6)为套筒，所述套筒与所述竖杆(42)可滑动地连接。

8.根据权利要求1所述的教具，其特征在于，所述可伸缩装置(6)为弹簧装置，所述弹簧装置与所述竖杆(42)连接。

9.根据权利要求1～8任一项所述的教具，其特征在于，所述教具还包括底座，所述盒子(1)设置在所述底座上。

10.根据权利要求1～8任一项所述的教具，其特征在于，所述教具还包括挂钩，所述挂钩设置在所述盒子(1)上。
