专利号: 2014101639417
申请人: 西安交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

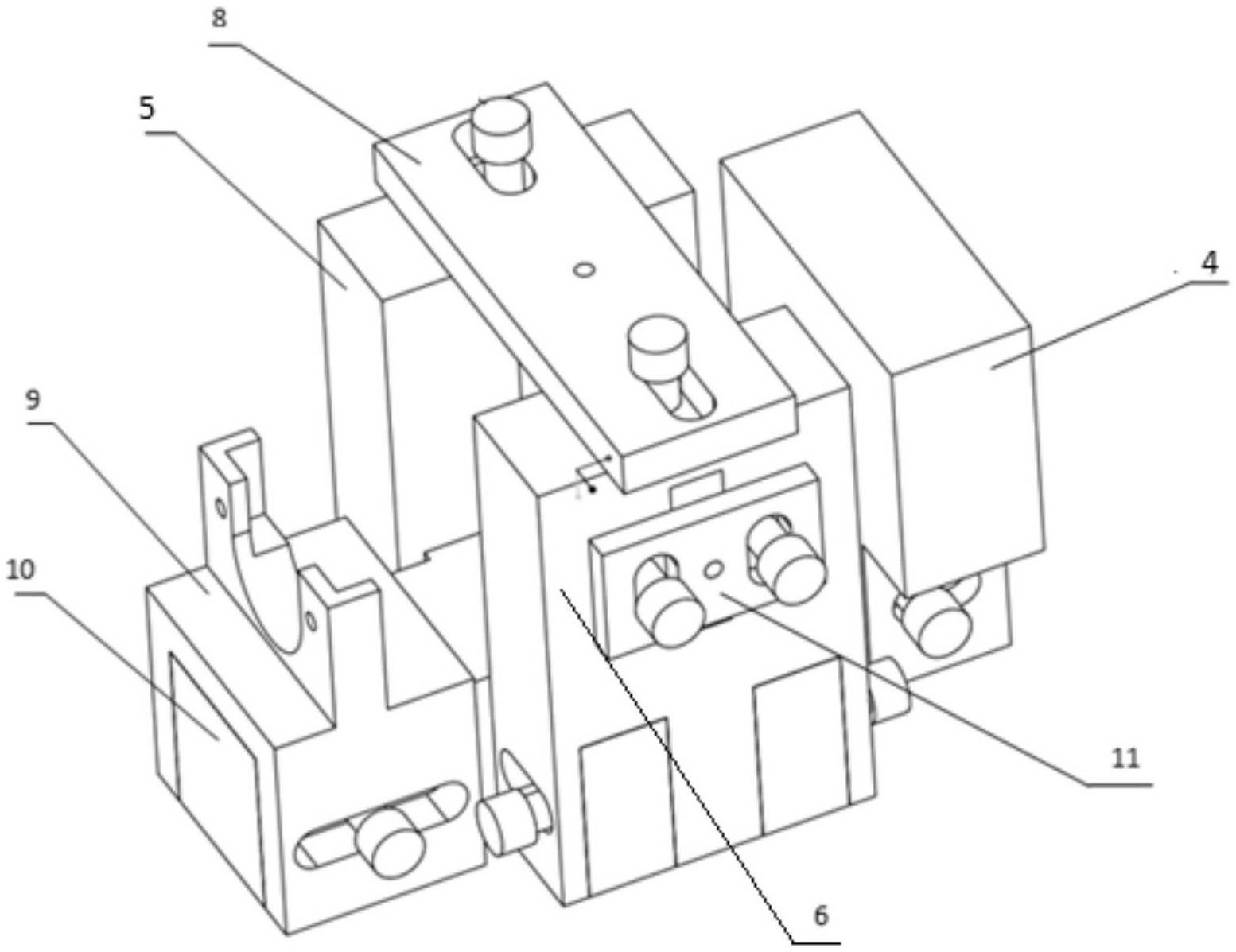

1.一种体外测试髌股关节骨软骨的股骨定位装置,其特征在于,包括基座(10)、股骨髁远端挡板(4)、股骨内上髁凸起处固定板(6)、股骨外上髁凸起处固定板(5)、轴向力轴线定位钻孔导板(8)及截骨支撑板(9),股骨内上髁凸起处固定板(6)及股骨外上髁凸起处固定板(5)与基座(10)前后两侧面活动连接,截骨支撑板(9)与股骨髁远端挡板(4)分别与基座(10)的左右侧面活动连接,股骨内上髁凸起处固定板(6)的上部及股骨外上髁凸起处固定板(5)的上部分别与轴向力轴线定位钻孔导板(8)的两侧活动连接,轴向力轴线定位钻孔导板(8)上设有第一定位孔,股骨内上髁凸起处固定板(6)的侧面及股骨外上髁凸起处固定板(5)的侧面分别活动连接有第一滑车旋转轴线定位钻孔导板(11)及第二滑车旋转轴线定位钻孔导板(7),第一滑车旋转轴线定位钻孔导板(11)及第二滑车旋转轴线定位钻孔导板(7)上分别开设有第二定位孔及第三定位孔,第一定位孔位于轴向力轴线定位钻孔导板(8)的中部,第一定位孔的中心点到基座(10)表面的垂线与第二定位孔的中心点到第三定位孔的中心点的连线在同一个平面内且相互垂直。

2.根据权利要求1所述的体外测试髌股关节骨软骨的股骨定位装置,其特征在于,所述基座(10)的左侧面上设有第一凸起,截骨支撑板(9)上设有与所述第一凸起相配合的第一凹槽,截骨支撑板(9)的两侧面分别设有第一孔槽及第二孔槽,第一凸起的侧面设有第一通孔,第一螺栓穿过第一孔槽插入于第一通孔内,第二螺栓穿过第二孔槽插入于第一通孔内。

3.根据权利要求2所述的体外测试髌股关节骨软骨的股骨定位装置,其特征在于,所述基座(10)的右侧面设有第二凸起,股骨髁远端挡板(4)上设有与所述第二凸起相配合的第二凹槽,股骨髁远端挡板(4)的两侧面上分别设有第三孔槽及第四孔槽,第二凸起的侧面设有第二通孔,第三螺栓穿过第三孔槽插入于第二通孔内,第四螺栓穿过第四孔槽插入于第二通孔内。

4.根据权利要求3所述的体外测试髌股关节骨软骨的股骨定位装置,其特征在于,所述基座(10)的后侧面上设有第三凸起及第四凸起,股骨外上髁凸起处固定板(5)上设有与所述第三凸起及第四凸起相配合的第三凹槽及第四凹槽,股骨外上髁凸起处固定板(5)的两侧面分别设有第五孔槽及第六孔槽,第三凸起的侧面设有第三通孔,第五螺栓穿过第五孔槽插入于第三通孔内,第四凸起的侧面设有第四通孔,第六螺栓穿过第六孔槽插入于第四通孔内。

5.根据权利要求4所述的体外测试髌股关节骨软骨的股骨定位装置,其特征在于,所述基座(10)的前侧面上设有第五凸起及第六凸起,股骨内上髁凸起处固定板(6)上设有与所述第五凸起及第六凸起相配合的第五凹槽及第六凹槽,股骨内上髁凸起处固定板(6)的两侧面分别设有第七孔槽及第八孔槽,第五凸起的侧面设有第五通孔,第七螺栓穿过第七孔槽插入于第五通孔内,第六凸起的侧面设有第六通孔,第八螺栓穿过第八孔槽插入于第六通孔内。

6.根据权利要求5所述的体外测试髌股关节骨软骨的股骨定位装置,其特征在于,所述股骨外上髁凸起处固定板(5)的上部设有第七通孔,股骨内上髁凸起处固定板(6)的上部设有第八通孔,轴向力轴线定位钻孔导板(8)上设有第九孔槽及第十孔槽,第九螺栓穿过第九孔槽插入于第七通孔内,第十螺栓穿过第十孔槽插入于第八通孔内。

7.一种体外测试髌骨关节骨软骨的股骨定位方法,基于权利要求1所述的装置,其特征在于,包括以下步骤:

1)参照股骨远端解剖学的特点,以股骨滑车内侧髁矢状位最低点、股骨滑车外侧髁矢状位最低点、股骨髁远端内髁横截面最低点、股骨髁远端外髁横截面最低点、股骨一侧副韧带附着点及股骨另一侧副韧带附着点为六个股骨解剖标志定位点,然后确定定位标志点与轴向力轴线(3)及屈曲轴线的空间位置关系;

2)通过CT对髌骨关节骨软骨部位在矢状位进行2D扫描,获得矢状位2D的CT图片,作股骨髁远端的逼近圆(2)及股骨滑车部位的逼近圆(1),将股骨髁远端的逼近圆(2)圆心与股骨滑车部位的逼近圆(1)圆心的连线偏转α角度后的直线作为滑车部位的轴向力轴线(3);

3)复制并平移所述滑车部位的轴向力轴线(3),使其与股骨髁远端相切,其中,切点为股骨远端股骨髁横截面最低点,测量滑车部位的轴向力轴线(3)平移的距离L1;垂直于轴向力轴线(3)作垂线,然后平移所述垂线,使垂线与与股骨滑车髁部位最低点相切,其中,切点为股骨滑车髁矢状面最低点,测量所述垂线平移到距离L2,然后复制平移轴向力轴线(3),使轴向力轴线(3)与股骨近端相切,确定截骨距离;

4)然后将髌骨关节骨软骨放置到所述体外测试髌骨关节骨软骨的股骨定位装置,并调整第一滑车旋转轴线定位钻孔导板(11)及第二滑车旋转轴线定位钻孔导板(7),使第二定位孔的中心点与第三定位孔的中心点的连线到基座(10)的距离为L2,调整股骨髁远端挡板(4)与第二定位孔及第三定位孔之间空间位置,确定滑车部旋转中心与股骨髁最远端距离L1,然后根据截骨距离调整截骨支撑板(9)与第一滑车旋转轴线定位钻孔导板(11)及第二滑车旋转轴线定位钻孔导板(7)之间空间位置,确定截骨位置,得确定股骨滑车旋转轴、轴向力轴线(3)的空间位置及截骨位置。
