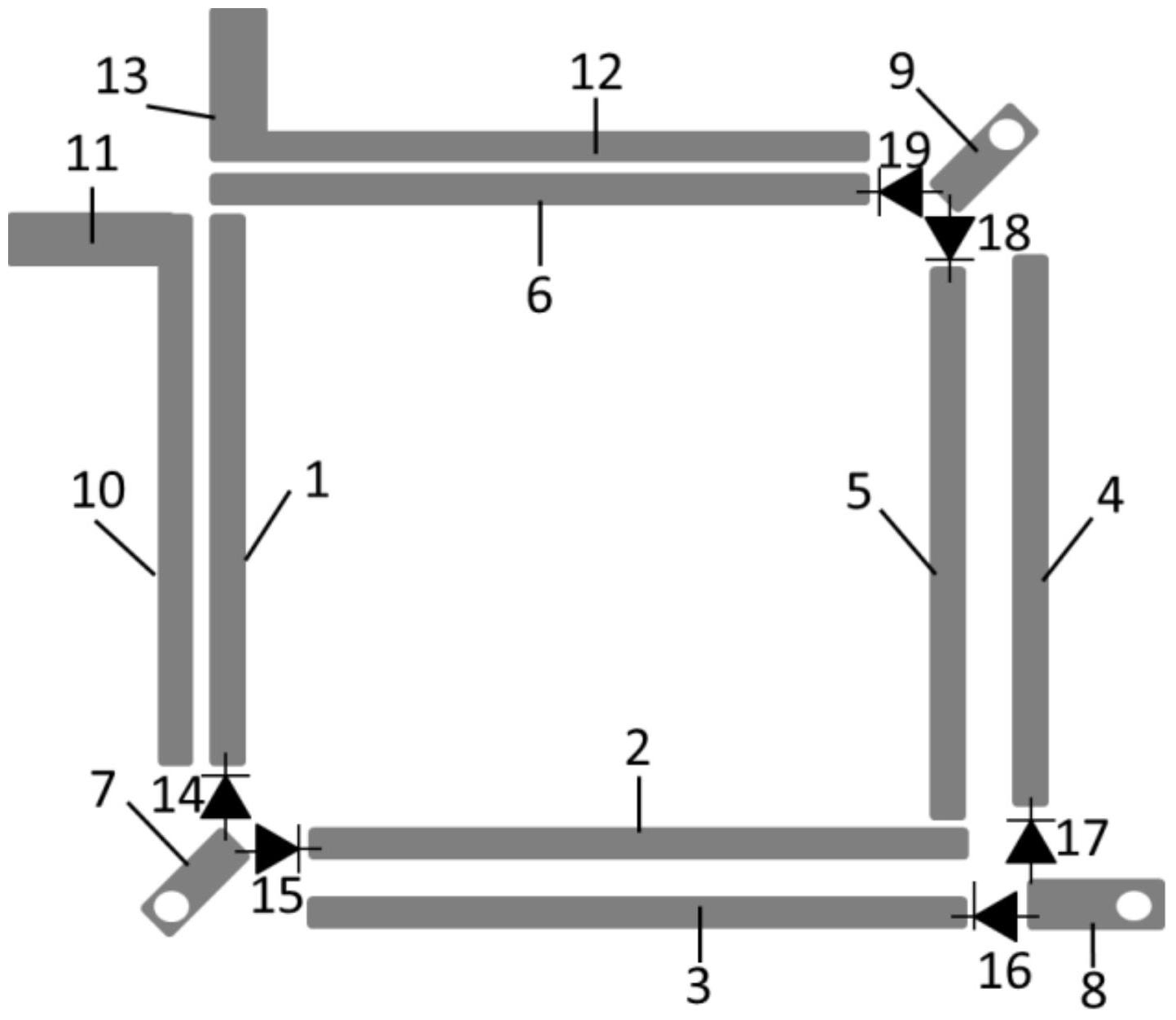

1.一种恒定带宽的可调带通滤波器，包括上层金属微带结构，中间层介质基板和下层金属接地板；上层金属微带结构包括输入端口馈电线(10)、输出端口馈电线(12)和六段二分之一波长微带线(1～6)，所述六段二分之一波长微带线(1～6)和输入端口馈电线(10)以及输出端口馈电线(12)组成一个方形环状结构；其中第一二分之一波长微带线(1)、第二二分之一波长微带线(2)、第五二分之一波长微带线(5)和第六二分之一波长微带线(6)相互之间不连接组成方形环状结构的内环；输入端口馈电线(10)、第三二分之一波长微带线(3)、第四二分之一波长微带线(4)和输出端口馈电线(12)相互之间不连接组成方形环状结构的外环；

方形环状结构的三个角上具有三段接地微带线(7～9)，接地微带线通过各自的金属过孔穿过中间层介质基板与下层金属接地板相连；另一个角上具有50Ω特性阻抗的输入传输线和输出传输线，其中输入传输线与输入端口馈电线(10)相连，输出传输线与输出端口馈电线(12)相连；

输入端口馈电线(10)与第一二分之一波长微带线(1)平行，第三二分之一波长微带线(3)与第二二分之一波长微带线(2)平行，第四二分之一波长微带线(4)与第五二分之一波长微带线(5)平行，输出端口馈电线(12)与第六二分之一波长微带线(6)平行；

第一二分之一波长微带线(1)与第一接地微带线(7)之间连接有第一变容二极管(14)，第二二分之一波长微带线(2)与第一接地微带线(7)之间连接有第二变容二极管(15)，第三二分之一波长微带线(3)与第二接地微带线(8)之间连接有第三变容二极管(16)，第四二分之一波长微带线(4)与第二接地微带线(8)之间连接有第四变容二极管(17)，第五二分之一波长微带线(5)与第三接地微带线(9)之间连接有第五变容二极管(18)，第六二分之一波长微带线(6)与第三接地微带线(9)之间连接有第六变容二极管(19)；所有变容二极管的接入方式均为正极接接地微带线，负极接二分之一波长微带线。

2.根据权利要求1所述恒定带宽的可调带通滤波器，其特征在于，所述六段二分之一波长微带线(1～6)具有相同的尺寸，长度记为L1，宽度记为W1；所述六个变容二极管(14～19)为相同的变容二极管，使用时施加相同的偏置电压，记为V1；输入端口馈电线(10)与第一二分之一波长微带线(1)之间的距离和输出端口馈电线(12)与第六二分之一波长微带线(6)之间的距离相等，记为S1；第二二分之一波长微带线(2)与第三二分之一波长微带线(3)之间的距离和第四二分之一波长微带线(4)与第五二分之一波长微带线(5)之间的距离相等，记为S2；第一接地微带线(7)与第三接地微带线(9)具有相同的尺寸，长度记为L2，宽度记为W2，金属过孔直径记为D1；第二接地微带线(8)的长度记为L3，宽度记为W3，金属过孔直径记为D1；第一二分之一波长微带线(1)中远离第一变容二极管(14)的端口与第六二分之一波长微带线(6)之间的距离S4和第五二分之一波长微带线(5)中远离第五变容二极管(18)的端口与第二二分之一波长微带线(2)之间的距离S3相等。

3.根据权利要求2所述恒定带宽的可调带通滤波器，其特征在于，所述介质基板的厚度为0.8mm，相对介电常数为2.65，损耗角正切为0.001；所述六个变容二极管均采用NXP的BB179；六段二分之一波长微带线的长度为L1＝23.0mm，宽度为W1＝0.5mm；第一接地微带线(7)和第三接地微带线(9)的长度L2＝7.5mm，宽度W2＝2.0mm；第二接地微带线(8)的长度L3＝8.0mm，宽度W3＝2.0mm；三段接地微带线(7～9)的金属过孔直径D1＝1.0mm；输入端口馈电线(10)与第一二分之一波长微带线(1)之间的距离以及输出端口馈电线(12)与第六二分之一波长微带线(6)之间的距离S1＝0.2mm；第二二分之一波长微带线(2)与第三二分之一波长微带线(3)之间的距离以及第四二分之一波长微带线(4)与第五二分之一波长微带线(5)之间的距离相等S2＝0.8mm；第一二分之一波长微带线(1)中远离第一变容二极管(14)的端口与第六二分之一波长微带线(6)之间的距离S4以及第五二分之一波长微带线(5)中远离第五变容二极管(18)的端口与第二二分之一波长微带线(2)之间的距离S3为S3＝S4＝

0.3mm。
