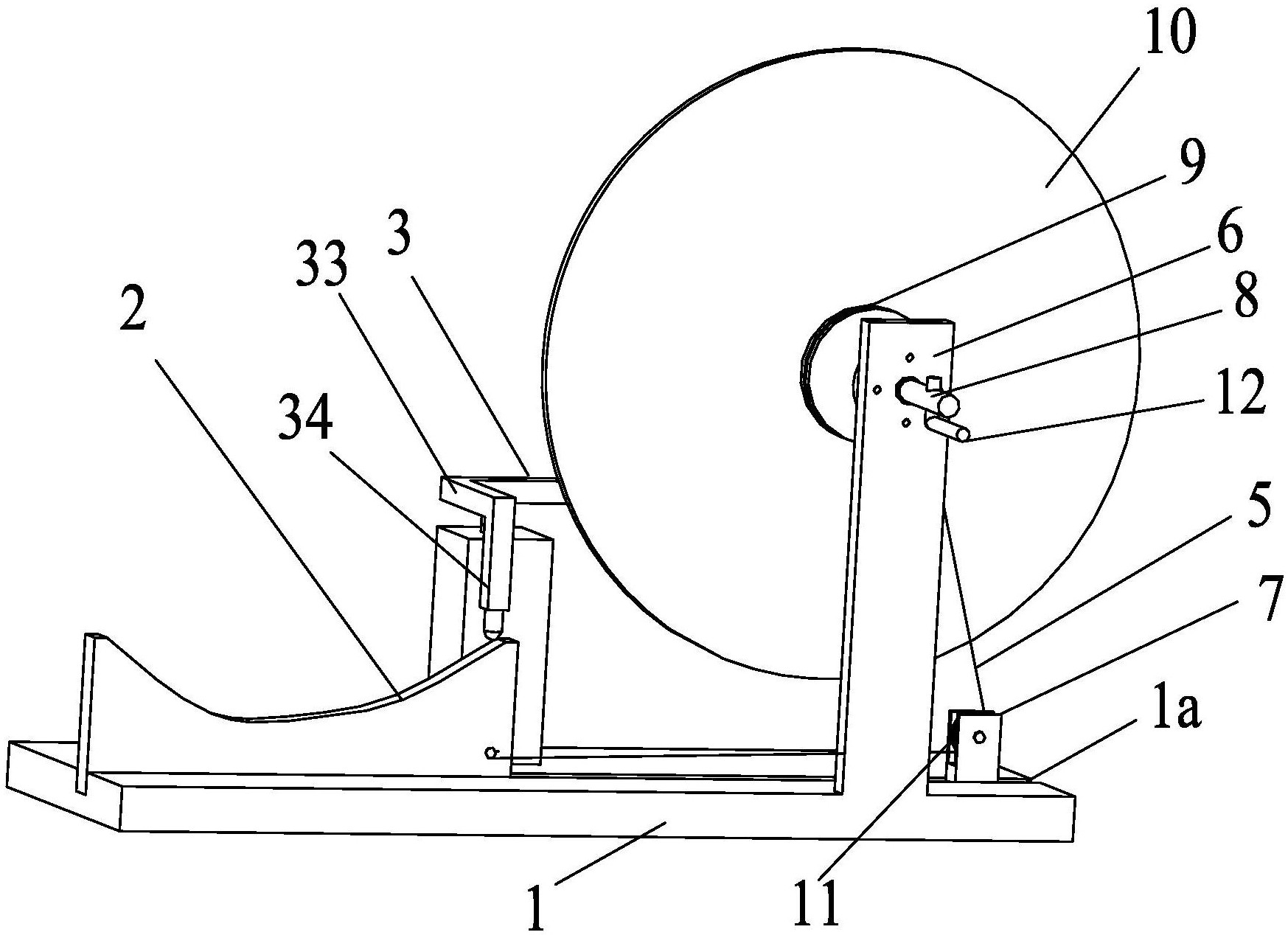

1.一种凸轮轮廓曲线绘图仪，其特征在于，所述绘图仪包括：

底座、曲线模块、支架、画笔、拉线、设置在所述底座上的第一支架和第二支架、设置在所述第一支架上的转动轴、设置在所述转动轴上且随所述转动轴的转动而转动的第一滑轮和画板、设置在所述第二支架上的第二滑轮、以及带动所述转动轴旋转的动力装置；

所述第二滑轮设于所述第一滑轮下方，所述底座上设有滑槽，所述曲线模块与所述底座通过所述滑槽滑动连接，所述第二支架设置在所述滑槽的一端，所述拉线的一端固定在所述第一滑轮上，所述拉线的另一端绕过所述第二滑轮后固定在所述曲线模块上；

所述曲线模块上设有曲线开口，所述支架包括伸缩杆、横杆和限位杆，所述画笔设于所述横杆的一端，所述限位杆的一端与所述横杆的另一端垂直连接，所述限位杆的另一端与所述曲线模块的曲线开口滑动连接，所述伸缩杆的一端与所述横杆的中部垂直连接，所述伸缩杆的另一端与所述底座连接，所述画笔的笔尖与所述画板接触。

2.根据权利要求1所述的绘图仪，其特征在于，所述限位杆为L型杆，所述L型杆包括一端垂直连接的第一连接杆和第二连接杆，所述第一连接杆的另一端与所述横杆垂直连接，所述第二连接杆的另一端与所述曲线模块的曲线开口滑动连接。

3.根据权利要求1所述的绘图仪，其特征在于，所述动力装置为摇柄，所述摇柄与所述转动轴固定连接；或者，所述动力装置为电机，所述电机的输出轴与所述转动轴连接。

4.根据权利要求1所述的绘图仪，其特征在于，所述第二支架上端设有开口，所述开口处设有滑轮轴，所述第二滑轮安装在所述滑轮轴上。

5.根据权利要求1所述的绘图仪，其特征在于，所述伸缩杆包括第三支架和竖杆，所述第三支架上开孔，所述竖杆的一端可伸缩地插设在所述第三支架的孔内，所述竖杆的另一端连接所述横杆。

6.根据权利要求5所述的绘图仪，其特征在于，所述底座上设有插孔，所述第一支架、所述第二支架和所述第三支架上设有插杆，所述插杆与所述插孔相匹配。

7.根据权利要求1所述的绘图仪，其特征在于，所述绘图仪还包括轴承，所述转动轴通过所述轴承设在所述第一支架上。

8.根据权利要求7所述的绘图仪，其特征在于，所述绘图仪还包括连接件，所述轴承通过所述连接件固定在所述第一支架上。

9.根据权利要求1～8任一项所述的绘图仪，其特征在于，所述绘图仪还包括弹簧卡扣，所述转动轴上设有凹槽和轴肩，所述弹簧卡扣设于所述凹槽内，所述第一滑轮设于所述弹簧卡扣和所述轴肩之间。

10.根据权利要求1～8任一项所述的绘图仪，其特征在于，所述转动轴上设有键槽，所述第一滑轮通过所述键槽安装在所述转动轴上。
