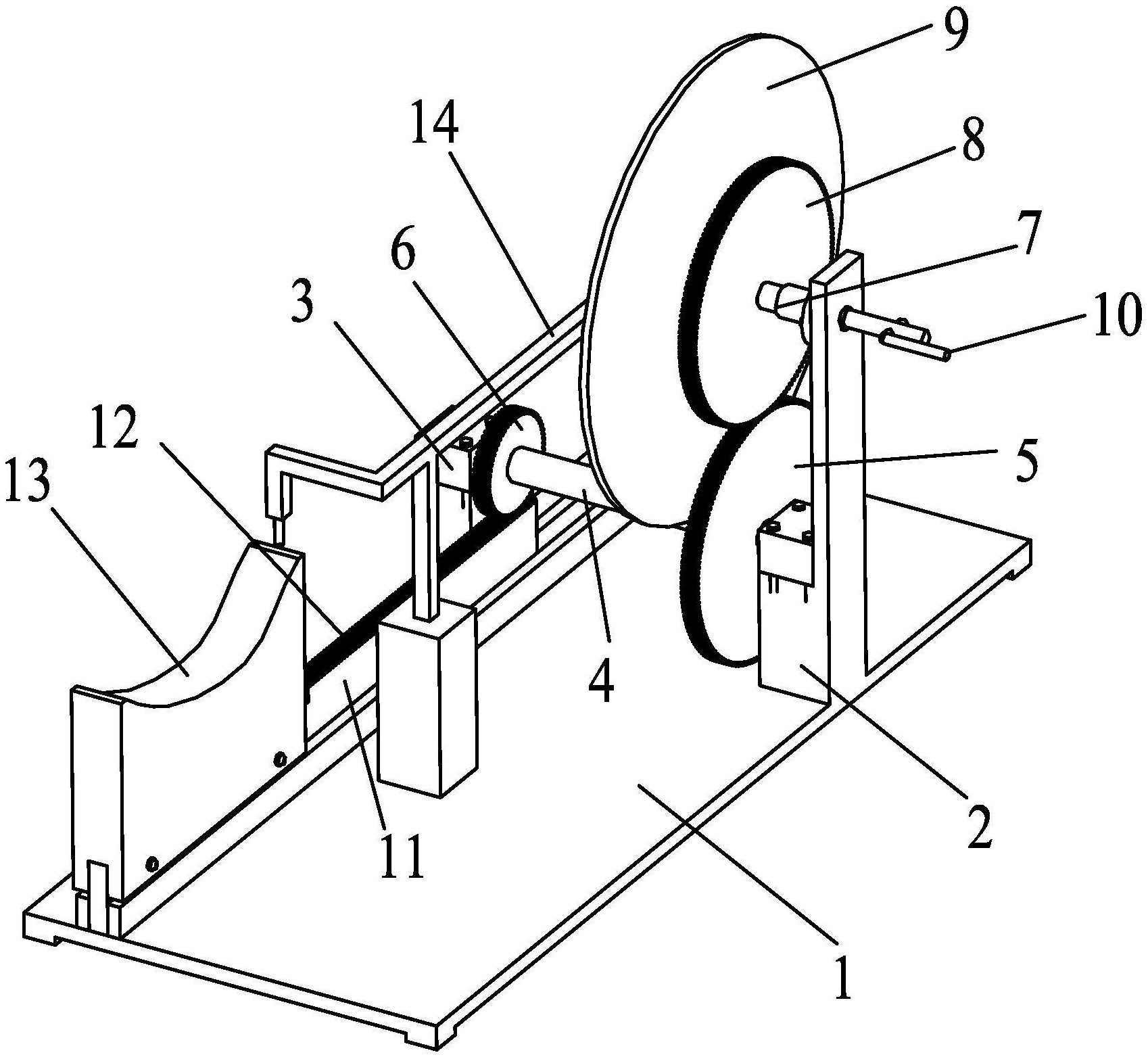

1.一种凸轮轮廓曲线绘图仪，其特征在于，所述绘图仪包括：

底座、滑块、齿条、曲线模块、支架、画笔、相对设置在所述底座上的第一凸台和第二凸台、设置在所述第一凸台和所述第二凸台间的第一转动轴、设置在所述第一转动轴上且随所述第一转动轴的转动而转动的第一齿轮和第二齿轮、第二转动轴、同轴设置在所述第二转动轴上的第三齿轮和画板、以及带动所述第二转动轴旋转的动力装置；

所述第二转动轴设置在第一凸台上且与所述第一转动轴平行，所述第三齿轮与所述第一齿轮啮合，所述第二齿轮与所述齿条啮合，所述齿条和所述曲线模块固定在所述滑块上，所述滑块与所述底座滑动连接，所述曲线模块上设有曲线开口；

所述支架包括伸缩杆、横杆和限位杆，所述画笔设于所述横杆的一端，所述限位杆的一端与所述横杆的另一端垂直连接，所述限位杆的另一端与所述曲线模块的曲线开口滑动连接，所述伸缩杆的一端与所述横杆的中部垂直连接，所述伸缩杆的另一端与所述底座连接，所述画笔的笔尖与所述画板接触；

所述第一齿轮、所述第二齿轮和所述第三齿轮的传动比满足：所述第三齿轮旋转一周时，所述齿条移动的距离等于所述曲线开口的两端点所在竖直方向直线的水平距离。

2.根据权利要求1所述的绘图仪，其特征在于，所述动力装置为摇柄，所述摇柄与所述第二转动轴固定连接。

3.根据权利要求1所述的绘图仪，其特征在于，所述动力装置为双向电机，所述双向电机的输出轴与所述第二转动轴连接。

4.根据权利要求1所述的绘图仪，其特征在于，所述伸缩杆包括第三凸台和竖杆，所述第三凸台上开孔，所述竖杆的一端可伸缩地插设在所述第三凸台的孔内，所述竖杆的另一端连接所述横杆。

5.根据权利要求4所述的绘图仪，其特征在于，所述绘图仪还包括设于所述底座上的导轨，所述滑块安装在所述导轨上。

6.根据权利要求5所述的绘图仪，其特征在于，所述底座上设有插孔，所述第一凸台、所述第二凸台、所述第三凸台和所述导轨上设有插杆，所述插杆与所述插孔相匹配。

7.根据权利要求1所述的绘图仪，其特征在于，所述绘图仪还包括轴承，所述第一转动轴通过所述轴承架设在所述第一凸台和所述第二凸台上。

8.根据权利要求7所述的绘图仪，其特征在于，所述绘图仪还包括连接件，所述轴承通过所述连接件固定在所述第一凸台和所述第二凸台上。

9.根据权利要求1～8任一项所述的绘图仪，其特征在于，所述绘图仪还包括弹簧卡扣，所述第一转动轴上设有凹槽和轴肩，所述弹簧卡扣设于所述凹槽内，所述第一齿轮设于所述弹簧卡扣和所述轴肩之间。

10.根据权利要求1～8任一项所述的绘图仪，其特征在于，所述第一转动轴上设有键槽，所述第一齿轮和所述第二齿轮通过所述键槽安装在所述第一转动轴上。
