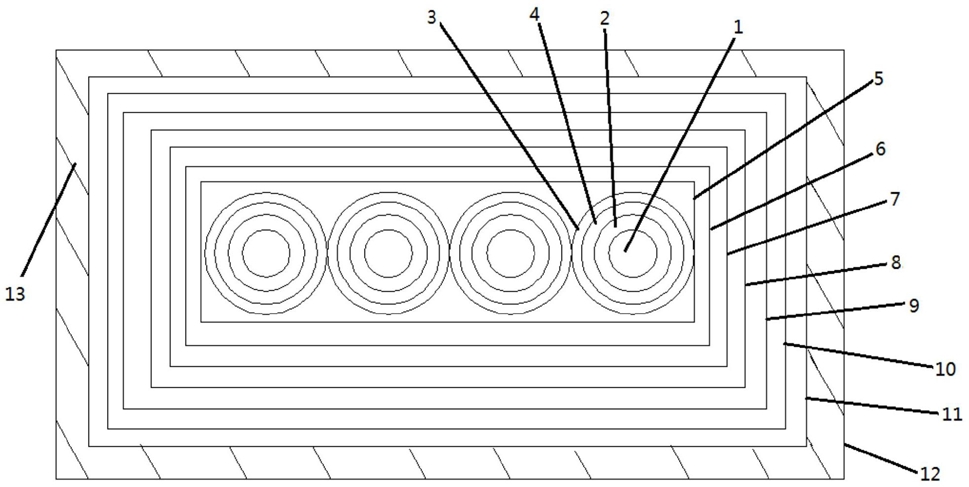

1.一种扁形信号传输电缆，包括有多根水平并列排布的导线，其特征在于：所述的多根导线外分别包覆有玻璃纤维编织内衬层，所述的玻璃纤维编织内衬层外设有圆环形橡胶骨架，圆环形橡胶骨架内部设有金属支撑圈；所述多根导线的圆环形橡胶骨架外共同包覆有扁形结构的由纺织包带重叠绕包构成的包带层，所述的包带层外包覆有绝缘层，所述的绝缘层外包覆有镀锡铜丝编织构成的内屏蔽层及铝塑复合带绕包构成的外屏蔽层，所述铝塑复合带绕包构成的外屏蔽层外依次包覆有高阻燃纤维带重叠绕包构成的隔离层、涤纶丝编织构成的抗撕裂层、钢丝绞合成束的钢丝绳铠装层及护套层，在护套层内设有阻水纱混合填充层。

2.根据权利要求1所述的扁形信号传输电缆，其特征在于所述的护套层材料由以下重量份的原料制成：高密度聚乙烯 65-85、聚苯硫醚 15-25、聚对苯二甲酸乙二醇酯 10-20、三氧化二锑 12-18、硼酸锌 5-10、炭黑N660 20-30、氧化聚乙烯蜡 3-5、钙锌复合稳定剂

1-2、钛白粉 4-6、轻质碳酸钙 10-15、硬脂酸 2-3、改性矿物填料 8-16、对苯二甲酸二辛酯

10-15、癸二酸二正丁酯 5-10、蓖麻油 6-12、对羟基苯甲酸甲酯 2-4、抗氧剂1035 1-2；

所述改性矿物填料的制备方法如下：a、按重量比5-10:3-6:2-4:1称取硅灰石、高岭土、叶腊石、铝矾土混合均匀，粉碎，过200-300目筛，650-750℃煅烧20-30min，自然冷却至室温；b、将上述煅烧处理的复合矿物填料加水打浆制成浓度为35-45%的悬浮液，用浓度为

15-20%的盐酸溶液调节PH至4-5，水浴加热至70-80℃,1500-2000rpm高速研磨10-15min，然后用浓度为10-15%的氢氧化钠溶液中和至中性，静置20-30min，过滤，滤渣用蒸馏水洗涤2-3次，烘干后加入混合机中，在500-1000rpm高速搅拌下，取相当于复合矿物填料重量

3-5%的甲氧基聚乙二醇单甲基丙烯酸酯、0.5-1%的双(二辛氧基焦磷酸酯基)乙撑钛酸酯、 2-4%的聚马来酸混合均匀后以雾状或液滴态缓缓加入复合矿物填料中，在40-60℃温度下搅拌10-20min，烘干；c、取相当于复合矿物填料重量30-40%的乙烯-醋酸乙烯共聚物、25-35%的聚酯型聚氨酯、3-5%的双季戊四醇辛醇酯、2-4%的2 ,4 ,4’ -三氯 -2’ -羟基二苯醚、4-6%的硬脂酸丁酯与步骤b处理的复合矿物填料混合均匀后一同投入双螺杆挤出机进行熔融共混，然后挤出造粒，自然冷却至室温，即为改性复合矿物填料。

3.根据权利要求2所述的扁形信号传输电缆，其特征在于所述的护套层材料的制备方法，包括以下步骤：

（1）将高密度聚乙烯、聚苯硫醚、聚对苯二甲酸乙二醇酯投入捏合机内混合均匀，然后加入对苯二甲酸二辛酯、癸二酸二正丁酯搅拌片刻，待增塑剂被基本吸收后，加入钙锌复合稳定剂、氧化聚乙烯蜡、硬脂酸，靠摩擦热使料温升到75-85℃，再加入余下原料，料温升至

95-105℃时，将料卸到冷却混合机中降温，至40-45℃以下时出料；

（2）将上述捏合好的原料投入双螺杆挤出机中挤出造粒，螺杆转速40-60r/min，加工温度为145-175℃；

（3）经计量后包装即可。
