专利号: 2014101770668
申请人: 上海斐讯数据通信技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

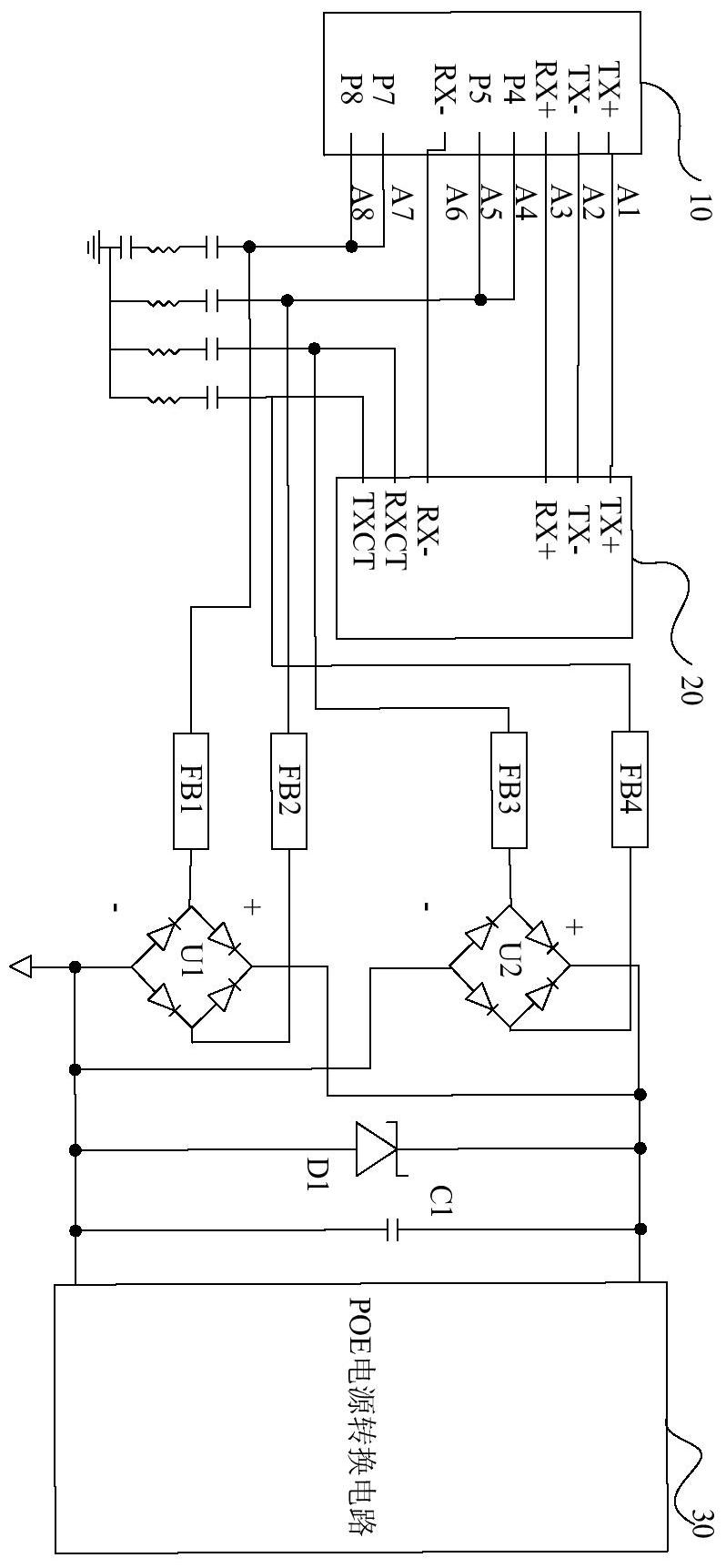

1.一种POE供电系统,其特征在于,包括:

以太网接口;

以太网耦合器,与所述以太网口的两对非POE供电线连接;

第一滤波电感、第二滤波电感、第三滤波电感以及第四滤波电感,第一滤波电感的第一端连接所述一对POE供电线,第二滤波电感的第一端连接另外一对POE供电线,第三滤波电感的第一端连接所述以太网耦合器的RXCT引脚,第四滤波电感的第一端连接所述太网耦合器的TXCT引脚;

第一桥式整流电路,所述第一桥式整流电路的输入端分别连接所述第一滤波电感和第二滤波电感的第二端;

第二桥式整流电路,所述第二桥式整流电路的输入端分别连接所述第三滤波电感和第四滤波电感的第二端,所述第一桥式整流电路和第二桥式整流电路的输出端并联连接;

POE电源转换电路,连接所述第一桥式整流电路的输出端。

2.根据权利要求1所述的POE供电系统,其特征在于,所述第一滤波电感、第二滤波电感、第三滤波电感以及第四滤波电感为磁珠。

3.根据权利要求1所述的POE供电系统,其特征在于,在第一桥式整流电路或第二桥式整流电路的输出端连接稳压二极管。

4.根据权利要求1所述的POE供电系统,其特征在于,在第一桥式整流电路或第二桥式整流电路的输出端连接滤波电容。
