专利号: 2014101823966
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

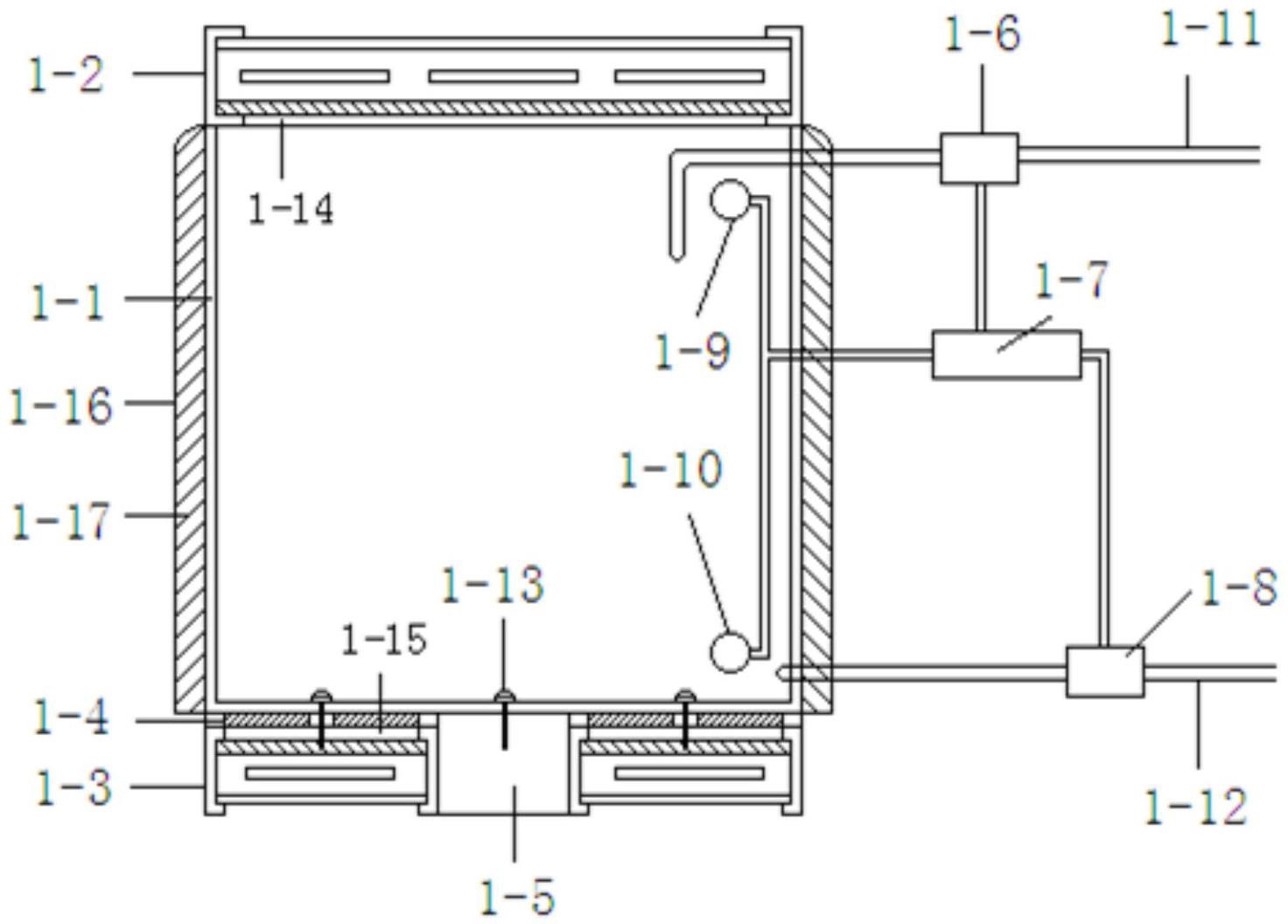

1.一种太阳能高利用率光伏光热温差发电锅炉,包括炉体(1-1),其特征在于:还包括顶部光伏发电组件(1-2)、防水板(1-14)、底部光伏发电集热器(1-3)、传热板(1-15)、温差发电片(1-4)、传热合金块(1-5)、上电磁阀(1-6)、温控与水控装置(1-7)、下电磁阀(1-8)、上水位传感器(1-9)、下水位传感器兼温度传感器(1-10)、进水管(1-11)和出水管(1-12);其中:所述的顶部光伏发电组件(1-2)位于炉体(1-1)顶端,所述的顶部光伏发电组件(1-2)包括顶部光伏发电组件玻璃盖板(1-2-1)、顶部光伏发电组件外边框(1-2-2)、顶部光伏发电组件填充EVA(1-2-3)、顶部光伏发电组件太阳能电池片(1-2-4)和顶部光伏发电组件背板(1-2-5),所述的顶部光伏发电组件玻璃盖板(1-2-1)的下方铺设有顶部光伏发电组件填充EVA(1-2-3),该顶部光伏发电组件填充EVA(1-2-3)内设置有顶部光伏发电组件太阳能电池片(1-2-4),上述的顶部光伏发电组件太阳能电池片(1-2-4)与光伏热电输出电路相连接,所述的顶部光伏发电组件背板(1-2-5)位于顶部光伏发电组件填充EVA(1-2-3)的下方,上述的顶部光伏发电组件玻璃盖板(1-2-1)、顶部光伏发电组件填充EVA(1-2-3)、顶部光伏发电组件太阳能电池片(1-2-4)、顶部光伏发电组件背板(1-2-5)通过顶部光伏发电组件外边框(1-2-2)层压固定,所述的防水板(1-14)隔挡在顶部光伏发电组件背板(1-2-5)与炉体(1-1)之间;所述的炉体(1-1)底端通过一根紧固连接钉(1-13)将传热合金块(1-5)紧固在其中心处,所述的炉体(1-1)底端通过四根均匀分布的紧固连接钉(1-13)依次将温差发电片(1-4)、传热板(1-15)、底部光伏发电集热器(1-3)层层固定在炉体(1-1)底端的外侧,上述的温差发电片(1-4)、传热板(1-15)、底部光伏发电集热器(1-3)之间铺设有导热胶,且温差发电片(1-4)、传热板(1-15)、底部光伏发电集热器(1-3)均为环状,包裹在传热合金块(1-5)外侧壁上,上述的温差发电片(1-4)与光伏热电输出电路相连接;所述的底部光伏发电集热器(1-3)包括底部光伏发电集热器外边框(1-3-1)、底部光伏发电集热器内边框(1-3-2)、底部光伏发电集热器太阳能电池片(1-3-3)、底部光伏发电集热器填充EVA(1-3-4)、底部光伏发电集热器背板(1-3-5)和底部光伏发电集热器玻璃盖板(1-3-6),所述的底部光伏发电集热器玻璃盖板(1-3-6)的上方铺设有底部光伏发电集热器填充EVA(1-3-4),该底部光伏发电集热器填充EVA(1-3-4)内设置有底部光伏发电集热器太阳能电池片(1-3-3),上述的底部光伏发电集热器太阳能电池片(1-3-3)与光伏热电输出电路相连接,所述的底部光伏发电集热器背板(1-3-5)位于底部光伏发电集热器填充EVA(1-3-4)的上方,上述的底部光伏发电集热器背板(1-3-5)、底部光伏发电集热器填充EVA(1-3-4)、底部光伏发电集热器太阳能电池片(1-3-3)、底部光伏发电集热器背板(1-3-5)通过底部光伏发电集热器外边框(1-3-1)及底部光伏发电集热器内边框(1-3-2)层压固定;所述的进水管(1-11)通过上电磁阀(1-6)连接至炉体(1-1)侧壁上方,所述的出水管(1-12)通过下电磁阀(1-8)从炉体(1-1)侧壁下方引出,所述的上水位传感器(1-9)与下水位传感器兼温度传感器(1-10)均位于炉体(1-1)内部,且上水位传感器(1-9)位于炉体(1-1)的顶部,下水位传感器兼温度传感器(1-10)位于炉体(1-1)的底部,上述上电磁阀(1-6)、下电磁阀(1-8)、上水位传感器(1-9)、下水位传感器兼温度传感器(1-10)分别与温控与水控装置(1-7)相连。

2.根据权利要求1所述的一种太阳能高利用率光伏光热温差发电锅炉,其特征在于:

所述的顶部光伏发电组件(1-2)内的顶部光伏发电组件太阳能电池片(1-2-4)数量为7个,采用串联方式连接;所述的底部光伏发电集热器(1-3)内的底部光伏发电集热器太阳能电池片(1-3-3)数量为6个,采用串联方式连接;所述的温差发电片(1-4)内发电片数量为20个,10个一组串联,两组并联输出。

3.根据权利要求2所述的一种太阳能高利用率光伏光热温差发电锅炉,其特征在于:

所述的紧固连接钉(1-13)包括头盖部和钉尖部,其头盖部在炉体(1-1)的底部,钉尖部钉在底部光伏发电集热器背板(1-3-5)中。

4.根据权利要求3所述的一种太阳能高利用率光伏光热温差发电锅炉,其特征在于:

所述的炉体(1-1)的外侧壁包裹一发泡绝热材料层(1-17),该发泡绝热材料层(1-17)通过铝箔外皮(1-16)固定在炉体(1-1)外周。
