专利号: 2014101841678
申请人: 浙江海洋学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

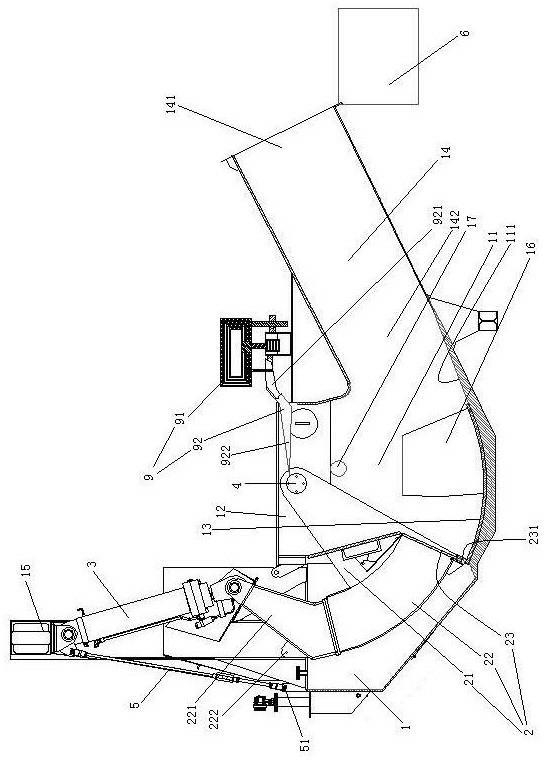

1.一种污水一体化处理固液分离装置,包括固液分离机构,其特征在于,还包括沉淀分离机构,所述沉淀分离机构包括机壳,所述壳体中部设有沉淀池,所述壳体的一端设有同所述沉淀池对接在一起的出口端向上倾斜的沉淀物排出通道、所述壳体的另一端设有推料摆和驱动推料摆朝向所述沉淀物排出通道摆动的驱动机构,所述沉淀池的上方设有进料口和清液排出口,所述清液排出口位于沉淀物排出通道的出口端的下方,所述推料摆包括摆臂和连接于摆臂下端的推架,所述推架朝向所述沉淀物排出通道的一端设有推板、所述推架的另一端通过所述驱动机构同所述壳体连接在一起,所述摆臂的上端通过摆轴同所述壳体铰接在一起,所述沉淀物排出通道的出口端同所述固液分离机构的进料端对接在一起。

2.根据权利要求1所述的污水一体化处理固液分离装置,其特征在于,所述沉淀池的底面为以所述摆轴的轴线为中心线的弧面。

3.根据权利要求2所述的污水一体化处理固液分离装置,其特征在于,所述沉淀池的底面沿所述摆轴轴向的两端设有弧形结构的耐磨板,所述耐磨板和沉淀池的底面同中心线,所述推板下端连接有由耐磨材料制作而成的刮渣板,所述耐磨板之间的间距小于所述刮渣板沿所述摆轴轴向的长度。

4.根据权利要求1或2或3所述的污水一体化处理固液分离装置,其特征在于,所述沉淀物排出通道的开口面积从进口端向出口端逐渐增大。

5.根据权利要求1或2或3所述的污水一体化处理固液分离装置,其特征在于,所述驱动机构为油缸,所述油缸的一端同所述外壳铰接在一起、另一端同所述推架铰接在一起。

6.根据权利要求1或2或3所述的污水一体化处理固液分离装置,其特征在于,所述进料室的侧壁设有检修门,所述外壳还连接有使所述推料摆保持在所述进料室远离所述出料通道一端的吊杆,所述吊杆的下端设有吊孔,所述推架设有同所述吊孔配合的吊耳。

7.根据权利要求1或2或3所述的污水一体化处理固液分离装置,其特征在于,还包括加油装置,所述加油装置包括储油罐、出油通道、破膜杆和腐蚀液储存箱,所述出油通道的一端设有进油斗、另一端设有同所述摆轴和壳体的铰接处对齐的出油嘴,所述储油罐包括至少两个依次套设并固接在一起的腔体,所述腔体的下侧壁设有出油口,所述出油口密封连接有密封膜,所述破膜杆沿竖直方向延伸且位于储油罐的下方,所述破膜杆、以及所有的腔体的出油口都位于同一条竖直线上,所述腐蚀液储存箱内设有定期腐透式浮筒,所述定期腐透式浮筒包括下端开口的耐腐性外壳和若干由可被腐蚀液储存箱内的腐蚀液耗费设定时长腐蚀破的隔板,所述隔板将所述外壳分割出若干浮室,所述浮室的数量同所述腔体的数量相等,所述隔板沿上下方向分布,所述储油罐通过所述浮筒浮起在所述腐蚀液储存箱内的腐蚀液上,每一个所述浮室都能够独立地将所述储油罐浮起;腐蚀液储存箱内的腐蚀液每腐蚀破一个浮室而导致储油罐下降一次的过程中、所述破膜杆仅能戳破一个腔体上的密封膜。

8.根据权利要求1或2或3所述的污水一体化处理固液分离装置,其特征在于,还包括筛分机构,所述筛分机构包括偏心连杆机构、驱动偏心连杆机构的电机、机架、倾斜设置的振动筛、支撑连杆和连接结构,所述连接结构包括多边形铰轴、套设在多边形铰轴上的外套和设置在多边形铰轴和外套之间的滚针,所述多边形铰轴的外接圆的直径小于所述外套的内切圆的直径,构成所述偏心连杆机构的连杆通过所述连接结构与所述振动筛相铰接,所述支撑连杆的一端通过所述连接结构铰接在所述振动筛上,所述支撑连杆的另一端通过所述连接结构铰接在所述机架上,所述振动筛的下方设有收料斗,所述收料斗和所述振动筛相平行,所述收料设有出液口,所述出液口同所述进料口对接在一起。

9.根据权利要求8所述的污水一体化处理固液分离装置,其特征在于,所述多边形铰轴的横截面为正方形,所述外套的横截面为正方形,所述滚针有四根,所述四根滚针分别位于所述多边形铰轴的四个侧面和所述外套所围成的空间内,所述滚针为弹性圆柱体。

10.根据权利要求8所述的污水一体化处理固液分离装置,其特征在于,所述两根支撑连杆和所述偏心连杆机构中的连杆都包括杆体,所述杆体包括双头螺杆和两个端头,所述端头的端部设有螺纹连接孔,所述双头螺杆的两端分别螺纹连接在所述两个端头上的螺纹连接孔内,所述双头螺杆和所述端头之间都设有止退螺母。
