1.一种用于肼硼烷水解制氢的Cu@mSiO2核壳纳米结构催化剂，其特征在于，所述的催化剂是以非贵金属Cu纳米粒子为内核，内核粒径为2纳米，同时粒径为25纳米介孔SiO2为外壳构成的Cu@mSiO2核壳结构纳米粒子。

2.一种根据权利要求1所述的用于肼硼烷水解制氢的Cu@mSiO2核壳纳米结构催化剂的制备方法，其特征在于，提供一种简单有效的反相胶束法一釜制备，具体包括以下步骤：

1）将20.16g非离子表面活性剂溶于480mL环己烷中，在室温下搅拌2小时；

2）向步骤1）加入2.16ml铜前驱体溶液，搅拌15小时；

3）向步骤2）得到的反应溶液加入2.16ml碱溶液，继续搅拌2小时；

4）向步骤3）得到的反应溶液加入3.6ml正硅酸甲酯，继续搅拌48小时；

5）将步骤4）得到的反应液加入乙醇溶液，然后离心、洗涤、干燥，得到Cu@mSiO2核壳纳米结构。

3.根据权利要求2所述的用于肼硼烷水解制氢的Cu@mSiO2核壳纳米结构催化剂的制备方法，其特征在于，步骤1）中的非离子表面活性剂为聚氧乙烯(20)十六烷基醚或壬基酚聚氧乙烯醚。

4.根据权利要求2所述的用于肼硼烷水解制氢的Cu@mSiO2核壳纳米结构催化剂的制备方法，其特征在于，步骤2）铜前驱体为硫酸铜、氯化铜、或硝酸铜，铜前驱体溶液浓度为

121.5mM～953.0mM。

5.根据权利要求2所述的用于肼硼烷水解制氢的Cu@mSiO2核壳纳米结构催化剂的制备方法，其特征在于，步骤3）中的碱溶液为氢氧化钠或氢氧化钾。

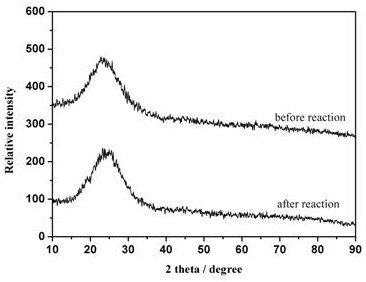

6.如权利要求1所述的一种用于肼硼烷水解制氢的Cu@mSiO2核壳纳米结构催化剂的用途，其特征在于：用于催化肼硼烷水解制氢。
