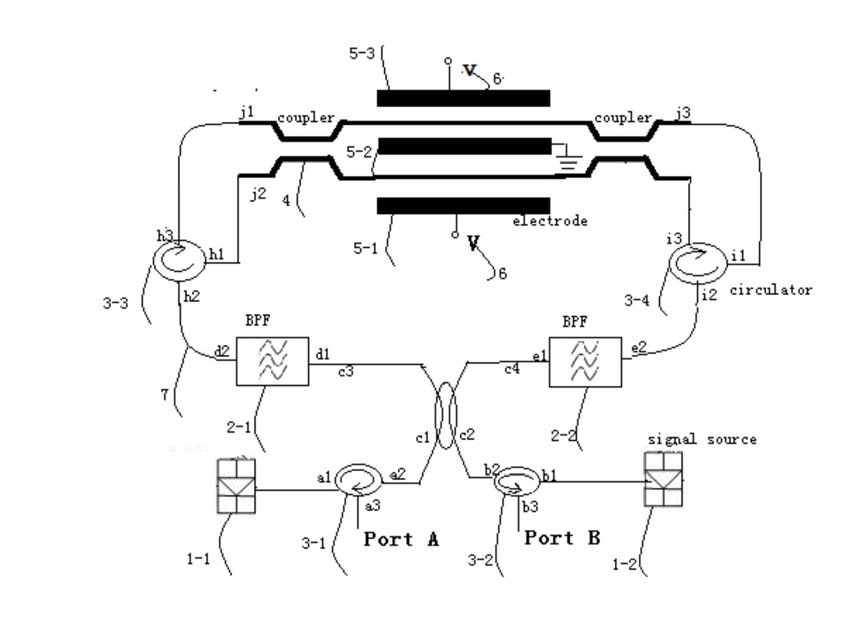

1.基于电光调制的Sagnac环全光逻辑器，包括第一信号源(1-1)、第二信号源(1-2)，第一带通滤波器(2-1)、第二带通滤波器(2-2)，第一环形器(3-1)、第二环形器(3-2)、第三环形器(3-3)、第四环形器(3-4)，电光耦合器(4)，第一电极(5-1)、第二电极(5-2)、第三电极(5-3)，直流电压源(6)和Sagnac干涉仪(7)，其特征在于：第一环形器(3-1)的第一端口(a1)与第一信号源(1-1)连接，第一环形器(3-1)的第二端口(a2)与Sagnac干涉仪的第一端口(c1)连接，第一环形器(3-1)的第三端口(a3)作为输出端(Port A)；第二环形器(3-2)的第一端口(b1)与第二信号源(1-2)连接，第二环形器(3-2)的第二端口(b2)与Sagnac干涉仪的第二端口(c2)连接，第二环形器(3-2)的第三端口(b3)作为输出端(Port B)；Sagnac干涉仪的环中间断开为两个端口，分别为第三端口(c3)和第四端口(c4)，Sagnac干涉仪的第三端口(c3)与第一带通滤波器(2-1)的第一端口(d1)连接，Sagnac干涉仪的第四端口(c4)与第二带通滤波器(2-2)的第一端口(e1)连接；第三环形器(3-3)的第一端口(h1)与电光耦合器(4)的第二端口(j2)连接，第三环形器(3-3)的第二端口(h2)与第二带通滤波器(2-1)的第二端口(d2)连接，第三环形器(3-3)的第三端口(h3)与电光耦合器(4)的第一端口(j1)连接；第四环形器(3-4)的第一端口(i1)与电光耦合器(4)的第三端口(j3)连接，第四环形器(3-4)的第二端口(i2)与带第二通滤波器(2-2)的第二端口(e2)连接，第四环形器(3-4)的第三端口(i3)与电光耦合器(4)的第四端口(j4)连接；第二电极(5-2)接地，第一电极(5-1)和第三电极(5-3)共同与直流电压源(6)连接。

2.如权利要求1所述的基于电光调制的Sagnac环全光逻辑器，其特征在于：所述的第一信号源(1-1)、第二信号源(1-2)产生的信号波长范围为1500nm-1600nm，功率为1mW。

3.如权利要求1所述的基于电光调制的Sagnac环全光逻辑器，其特征在于：所述的直流电压源(6)产生的直流电压范围为0v-12v。

4.如权利要求1所述的基于电光调制的Sagnac环全光逻辑器，其特征在于：所述的电光耦合器(4)选用99:1的电光耦合器，电光系数是1.5×10-10pm/W。

5.如权利要求1所述的基于电光调制的Sagnac环全光逻辑器，其特征在于：所述的Sagnac干涉仪(7)的功分比0.4-0.5。
