专利号: 2014101900303
申请人: 昆山一邦泰汽车零部件制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

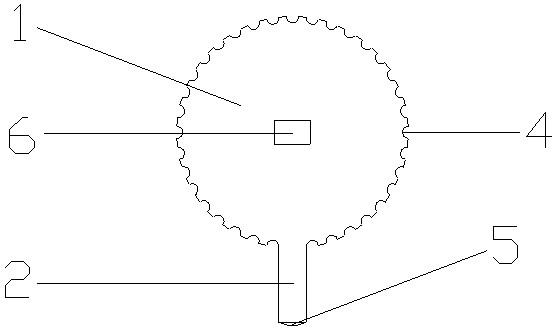

1.一种磁环绕线件,其特征在于:包括圆形板,所述圆形板的直径尺寸与磁环内环直径尺寸相等;所述圆形板的圆周外侧面上设置有凹槽,所述凹槽均匀分布在圆周外侧面上,所述凹槽尺寸大于磁环用线外径尺寸。

2.根据权利要求1所述的磁环绕线件,其特征在于:还包括连接部,所述连接部的一端与圆形板的一侧端相连,所述连接部的另一端设置有用于卡合住磁环外环表面的卡边,所述连接部的长度为磁环外环半径与内环半径之差。

3.根据权利要求1或2所述的磁环绕线件,其特征在于:所述的凹槽为圆弧形。

4.根据权利要求2所述的磁环绕线件,其特征在于:所述的卡边通过设置在卡边上的硅胶层与磁环外环表面紧密卡合。

5.根据权利要求1或2所述的磁环绕线件,其特征在于:在所述圆形板的上表面设置有手柄。

6.根据权利要求5所述的磁环绕线件,其特征在于:在所述圆形板的下表面设置有手柄。

7.根据权利要求6所述的磁环绕线件,其特征在于:所述的手柄为中空长方体。
