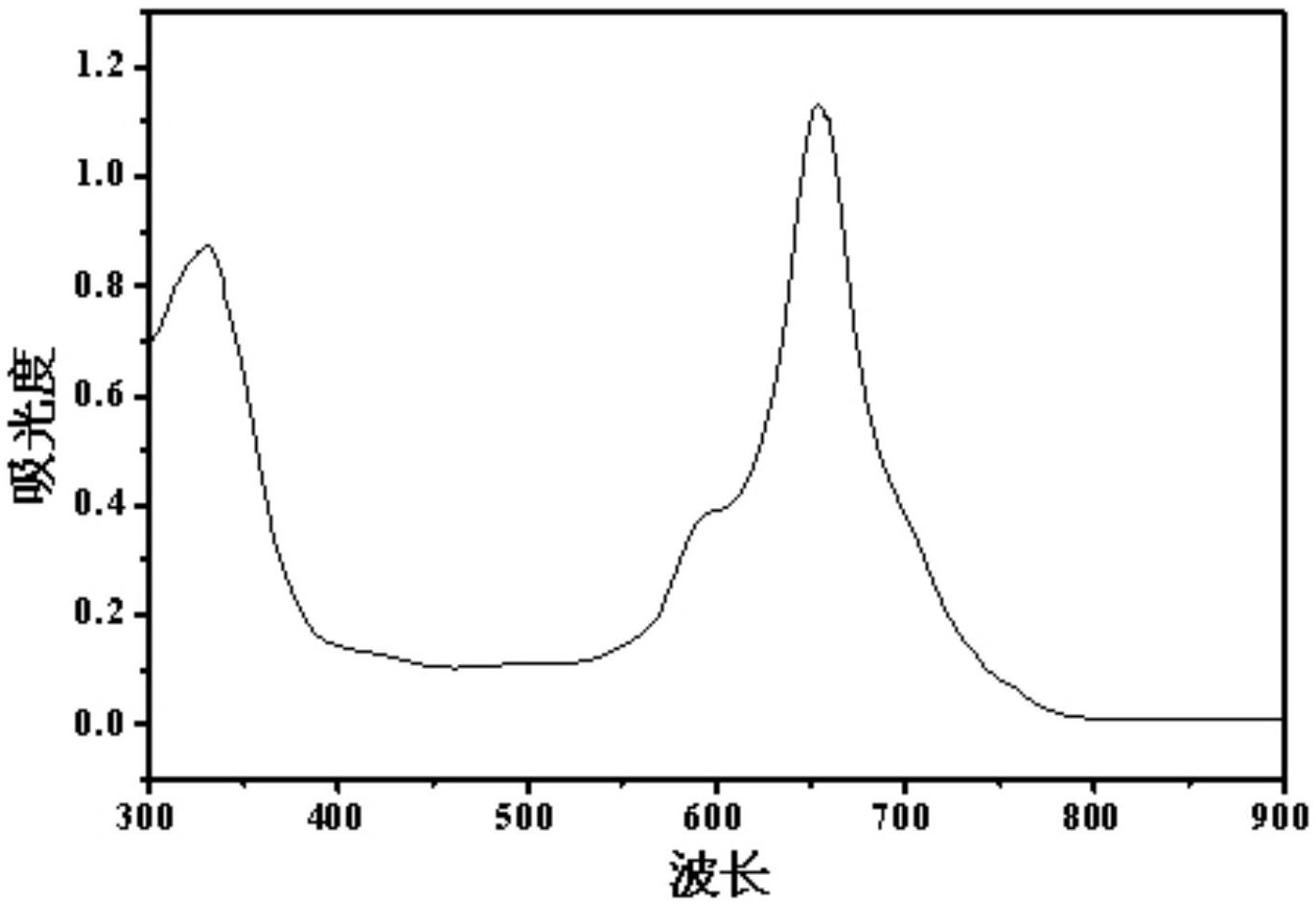

1.一种化学接枝法制备氨基钴酞菁/碳纳米管复合催化剂，其特征是：该制备步骤如下：(1)1,8,15,22-四硝基钴酞菁的制备

按照摩尔比称取CoCl2·6H2O和3-硝基邻苯二甲腈，量取正戊醇和DBU，在氮气保护的条件下将上述物质在125-135℃加热回流搅拌5.5-6.5h，然后冷却、抽滤，冲洗滤饼至滤液为无色，将滤饼烘干后研细，再依次分别用酸溶液和碱溶液微沸，冷却离心分离、烘干、研细得1,8,15,22-四硝基钴酞菁；

(2)1,8,15,22-四氨基钴酞菁的制备

将步骤(1)得到的1,8,15,22-四硝基钴酞菁放入烧瓶中，烧瓶固定在恒温磁力搅拌器上，加入95-110mL DMF，磁子搅拌溶解1.5-2.5h后，将温度升至55-65℃，加入Na2S反应3.5-4.5h后，抽滤，冲洗滤饼至滤液为中性，取滤饼烘干、研细得1,8,15,22-四氨基钴酞菁；

(3)碳纳米管的预处理

将多壁碳纳米管与硝酸按比例为(0.04-0.06)g:150mL，称取多壁碳纳米管，加入硝酸，

115-125℃加热搅拌8.5-9.5h后冷却、过滤，用水洗至中性，烘干；

(4)复合催化剂的制备

将步骤(3)所得多壁碳纳米管与二氯亚砜按比例(0.03～0.05)g：(30～50)mL，步骤(2)所得1,8,15,22-四氨基钴酞菁与步骤(3)所得多壁碳纳米管按质量比为4:1；称取步骤(3)所得的多壁碳纳米管放入烧瓶中，加入二氯亚砜，冷凝回流，温度设为85-95℃，反应22-28h后，将二氯亚砜蒸干；取DMF溶液将1,8,15,22-四氨基钴酞菁溶解，将

1,8,15,22-四氨基钴酞菁的DMF溶液加入上述多壁碳纳米管的烧瓶中反应22-28h，制得

1,8,15,22-四氨基钴酞菁/碳纳米管复合催化剂。

2.根据权利要求1所述的化学接枝法制备氨基钴酞菁/碳纳米管复合催化剂，其特征是：所述步骤(1)中CoCl2·6H2O和3-硝基邻苯二甲腈的摩尔比为1:4，DBU和正戊醇的体积比为1:25。

3.根据权利要求1所述的化学接枝法制备氨基钴酞菁/碳纳米管复合催化剂，其特征是：所述步骤(1)中的依次分别用酸溶液和碱溶液微沸，冷却离心分离、烘干、研细，具体为：采用1mol/L的HCl溶液将研细的滤饼依次进行微沸0.5h的酸洗、冷却离心、用蒸馏水洗至中性，烘干、研细；然后采用1mol/L的NaOH溶液将研细的滤饼依次进行微沸0.5h的碱洗、冷却离心、用蒸馏水洗至中性，烘干、研细；再重复上述过程一次。

4.根据权利要求1所述的化学接枝法制备氨基钴酞菁/碳纳米管复合催化剂，其特征是：所述步骤(2)中的Na2S与步骤(1)中的CoCl2·6H2O的摩尔比为10:1。

5.根据权利要求1所述的化学接枝法制备氨基钴酞菁/碳纳米管复合催化剂，其特征是：所述步骤(3)中硝酸的质量分数为65％～68％。
