专利号: 2014101922637
申请人: 四川工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

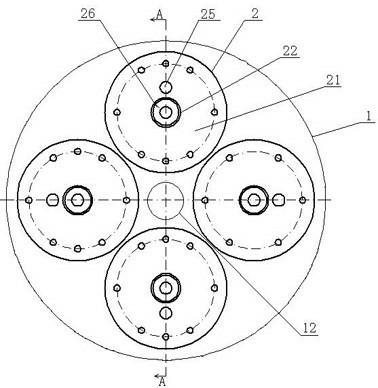

1.一种液气压缸活塞,包括活塞体(1),所述活塞体(1)上设有至少一个卸压的缓冲机构(2);其特征在于:所述缓冲机构(2)主要由布置在活塞体(1)内的缓冲壳体(21)、卸压阀(23)、第一螺堵(26)和第二螺堵(28)构成,所述缓冲壳体(21)上设有轴向通孔状的卸压孔(22),且在缓冲壳体(21)的左端面设有通至卸压孔(22)内部的第一导流孔(25)、右端面设有通至卸压孔(22)内部的第二导流孔(27),卸压孔(22)内的第一导流孔(25)和第二导流孔(27)相对应,所述卸压阀(23)的中部圆周上设有环形的卸压槽(24)、卸压阀(23)装配在卸压孔(22)内,卸压阀(23)上的卸压槽(24)宽度对应卸压孔(22)内的导流孔直径,所述第一螺堵(26)和第二螺堵(28)上分别设有轴向通孔状的引压孔,第一螺堵(26)和第二螺堵(28)装配在卸压孔(22)的两端、卸压孔(22)内的导流孔和卸压阀(23)处在第一螺堵(26)和第二螺堵(28)之间,第一螺堵(26)和第二螺堵(28)之间的卸压孔(22)形成卸压阀(23)的往复空间,卸压阀(23)在往复空间内处于行程终点时,卸压阀(23)上的卸压槽(24)被卸压孔(22)封堵。

2.根据权利要求1所述液气压缸活塞,其特征在于:所述缓冲机构(2)的卸压阀(23)两端端面分别设有弹性体(29)。

3.根据权利要求1或2所述液气压缸活塞,其特征在于:所述缓冲机构(2)的第一螺堵(26)和第二螺堵(28)分别为内端轴向凸起的凸锥结构。

4.根据权利要求1或2所述液气压缸活塞,其特征在于:所述缓冲机构(2)的卸压阀(23)两端圆周上分别填装有密封圈。

5.根据权利要求1所述液气压缸活塞,其特征在于:所述缓冲机构(2)的缓冲壳体(21)上的导流孔直径为0.5~5mm。

6.根据权利要求1或5所述液气压缸活塞,其特征在于:所述缓冲机构(2)的缓冲壳体(21)与活塞体(1)为一体结构或分体结构。

7.根据权利要求1所述液气压缸活塞,其特征在于:所述活塞体(1)上的缓冲机构(2)为三个或四个。

8.根据权利要求1或7所述液气压缸活塞,其特征在于:所述活塞体(1)的圆周上设有至少一道填装密封圈的环形密封槽(11)。

9.根据权利要求1或7所述液气压缸活塞,其特征在于:所述活塞体(1)上连接有活塞杆(12)。
