1.一种聚砜阳离子交换膜的制备方法，其特征在于，步骤为：

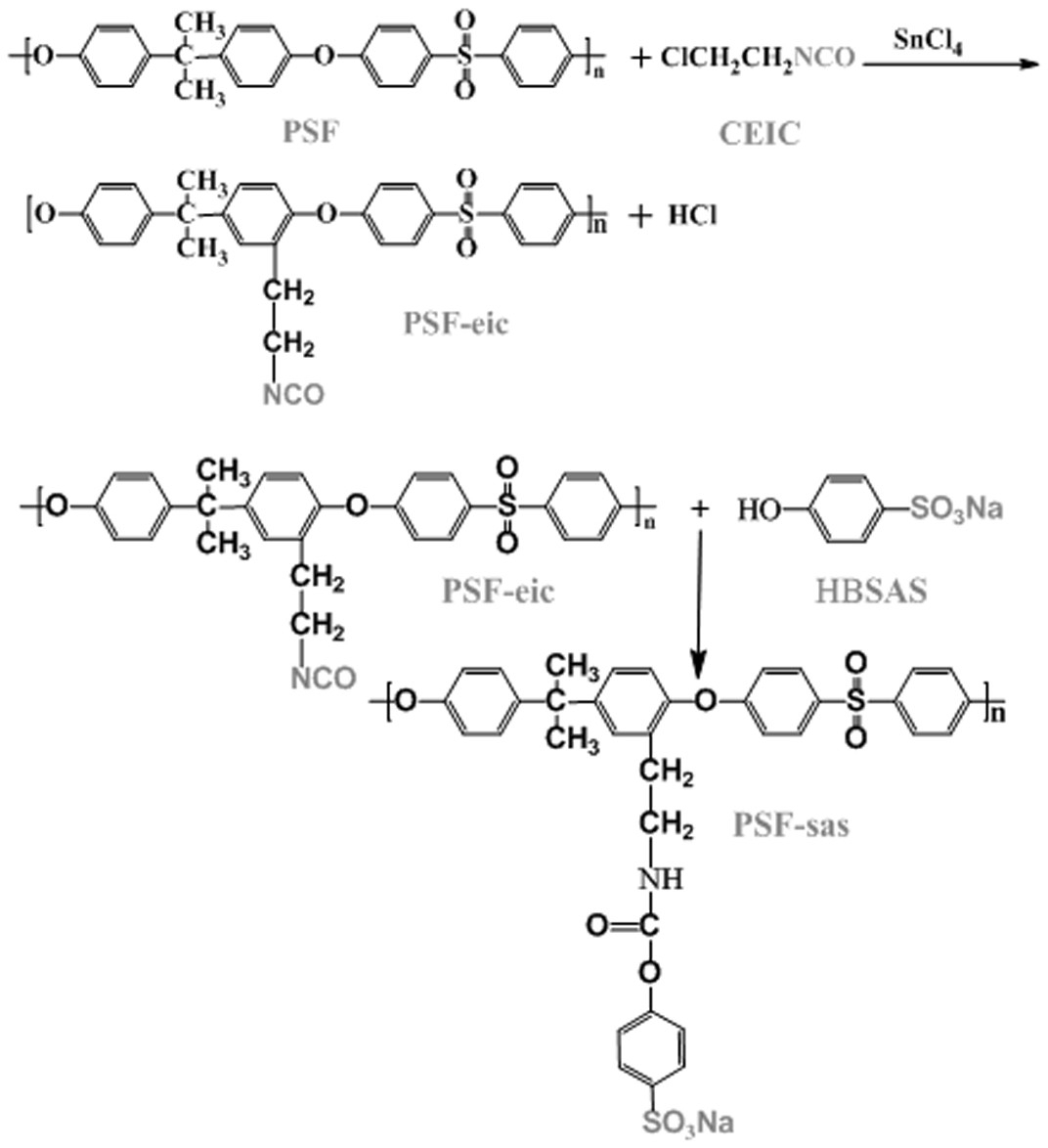

（1）乙基异氰酸酯在聚砜骨架主链上的键合：在装有搅拌器及温度计的四口烧瓶中，加入0.65-0.7gPSF和48-55mL的N,N-二甲基乙酰胺，使PSF完全溶解，然后在氮气保护下，加入1.3-1.5mL的氯乙基异氰酸酯和1.3-1.5mL的无水SnCl4，在温度为60-70℃的条件下反应20-24h，得到透明溶液；

（2）磺化改性聚砜的制备：将透明溶液的温度升至100℃，加入5.00-5.50g对羟基苯磺酸钠和0.04-0.05g的二月桂酸二丁基锡，反应10-15h后，加入200mL乙醇，然后分离出产物聚合物，用蒸馏水和乙醇交替洗涤，真空干燥至恒重，得到磺化改性聚砜PSF-sas；

（3）聚砜阳离子交换膜的制备：将0.3g磺化改性聚砜PSF-sas溶于10mL的氯仿中，在培养皿中流延成膜，立即置于50℃真空干燥箱中，去除溶剂，干燥成膜，加入热水脱模，即得到成品聚砜阳离子交换膜PFSCEM。
