1.一种亲水性磺胺类药物分子印迹固相萃取柱的制备方法，包括如下步骤：

（1）先将模板分子、功能单体和交联剂，按照摩尔比0.1：4：6的比例混合，通过本体聚合法合成亲水性磺胺类分子印迹聚合物；

（2）对步骤（1）所得的印迹聚合物进行表征，确定印迹结合位点的存在；

（3）称取磺胺类药物分子印迹聚合物微粒0.050-0.200g，填充在5mL的聚丙烯固相萃取柱内，在填料的两端分别装上聚乙烯筛板，将筛板盖紧，即得。

2.根据权利要求1所述的亲水性磺胺类药物分子印迹固相萃取柱的制备方法，其特征在于，所述模板分子为磺胺二甲基嘧啶和磺胺噻唑，两者的摩尔比例为1：1。

3.根据权利要求1所述的一种亲水性磺胺类药物分子印迹固相萃取柱的制备方法，其特征在于，所述功能单体为甲基丙烯酸（MAA）和亲水性功能单体甲基丙烯酸羟乙酯（HEMA），两者的摩尔比例为1：1；所述交联剂为乙二醇二甲基丙烯酸酯和3-（三甲氧基甲硅烷基）丙基丙烯酸酯中的一种或者两种。

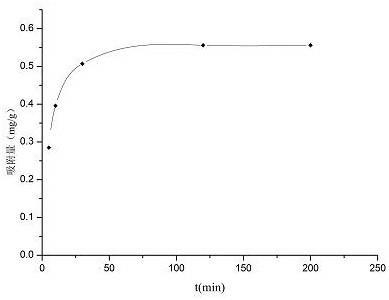

4.根据权利要求1所述的一种亲水性磺胺类药物分子印迹固相萃取柱的制备方法，其特征在于，所述表征方法包括动态吸附、静态吸附和特异性吸附。

5.根据权利要求1所述的一种亲水性磺胺类药物分子印迹固相萃取柱的制备方法，其特征在于，所述的亲水性磺胺类药物分子印迹聚合物的制备过程如下：（1）将0.05mmol的磺胺二甲基嘧啶和0.05mmol的磺胺噻唑作为模板，将其溶解在致孔剂中，将混合溶液超声脱气，使其混合均匀；

（2）将2mmol的功能单体甲基丙烯酸加入到步骤（1）所制备的均匀混合液中，在振荡器上振荡，得到预聚合体系；

（3）在步骤2)所得到的预聚合体系中加入亲水性功能单体甲基丙烯酸羟乙酯（HEMA），振荡1h；然后加入交联剂，振荡1h；最后加入引发剂，振荡0.5h，通入氮气除氧5min，并且在氮气的气氛下密封；

（4）在60℃条件下水浴24h，热引发步骤（3）所述的聚合体系，得到亲水性磺胺药物的块状分子印迹聚合物；

（5）将步骤（4）中所得的块状分子印迹聚合物进行研磨后过筛，分筛得到30-60μm之间的粒径，将不合格的颗粒除去，用定性滤纸进行包裹，然后在索氏提取器中用250 mL的萃取剂萃取50h-110h，然后用1mmol的盐酸和甲醇洗涤5h，75℃烘干至恒重，得到印迹聚合物颗粒。

6.根据权利要求5所述的亲水性磺胺类药物分子印迹聚合物的制备过程，其特征在于，所述的致孔剂为乙腈，其用量为6mL。

7.根据权利要求5所述的亲水性磺胺类药物分子印迹聚合物的制备过程，其特征在于，所述的振荡的速度为160转/min，振荡时间为3h。

8.根据权利要求5所述的亲水性磺胺类药物分子印迹聚合物的制备过程，其特征在于，所述的亲水性功能单体为甲基丙烯酸羟乙酯（HEMA），其用量为2mmol。

9.根据权利要求5所述的亲水性磺胺类药物分子印迹聚合物的制备过程，其特征在于，所述的交联剂为3mmol的乙二醇二甲基丙烯酸（EDMA）和3mmol的3-（三甲氧基甲硅烷基）丙基丙烯酸酯（γ-MAPS），所述的引发剂为偶氮二异丁腈（AIBN），用量为25mg。

10.根据权利要求5所述的亲水性磺胺类药物分子印迹聚合物的制备过程，其特征在于，所述的萃取溶剂为体积比为9：1的甲醇和甲酸混合溶液。
