专利号: 2014102050791
申请人: 四川工程职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

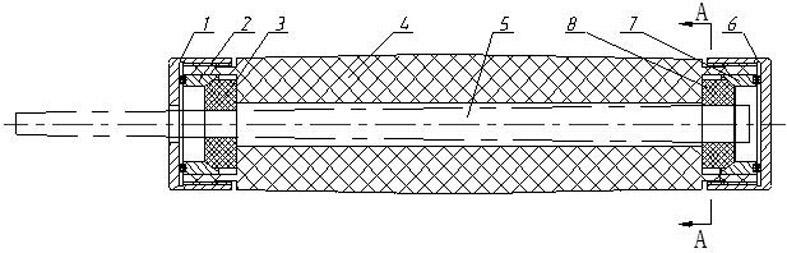

1.一种可更换钓竿把手,包括把手体(4),该把手体(4)上具有直径大于钓竿(5)外径的穿装孔,钓竿(5)通过穿装孔穿装在把手体(4)内,把手体(4)的穿装孔至少一端具有直径大于穿装孔的锁紧空间,其特征在于:所述锁紧空间内放置有穿装在钓竿(5)上的柔性弹性环;所述锁紧空间所对应的把手体(4)上以螺纹方式连接有锁紧螺帽,通过锁紧螺帽在把手体(4)上的拧紧或旋松轴向移动,使锁紧螺帽对所对应锁紧空间内的弹性环进行抵接挤压或松开脱离,挤压变形的弹性环箍紧把手体(4)内穿装的钓竿(5);所述锁紧螺帽上具有挤压套,该挤压套与锁紧螺帽为一体结构或分体结构,所述锁紧螺帽上的挤压套对应在弹性环的外缘处。

2.根据权利要求1所述可更换钓竿把手,其特征在于:所述把手体(4)为整体结构或分体结构;所述分体结构的把手体(4)主要是由套装在一起的外套筒(41)和内套筒(42)组成。

3.根据权利要求1或2所述可更换钓竿把手,其特征在于:所述把手体(4)上的锁紧空间周向壁面与弹性环的周向外壁之间预留有挤压间隙。

4.根据权利要求1所述可更换钓竿把手,其特征在于:所述分体结构锁紧螺帽上的挤压套以滚动或滑动的方式装配在锁紧螺帽上。

5.根据权利要求4所述可更换钓竿把手,其特征在于:所述挤压套的外径对应匹配把手体(4)上锁紧空间的内径。

6.根据权利要求1所述可更换钓竿把手,其特征在于:所述锁紧螺帽上的挤压套内缘为锥面结构;或,所述弹性环对应锁紧螺帽挤压套的外缘为锥面结构;或,所述锁紧螺帽上的挤压套与弹性环之间以锥面结构对应配合。

7.根据权利要求1所述可更换钓竿把手,其特征在于:所述弹性环为星形结构。
