专利号: 2014102086327
申请人: 华为技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

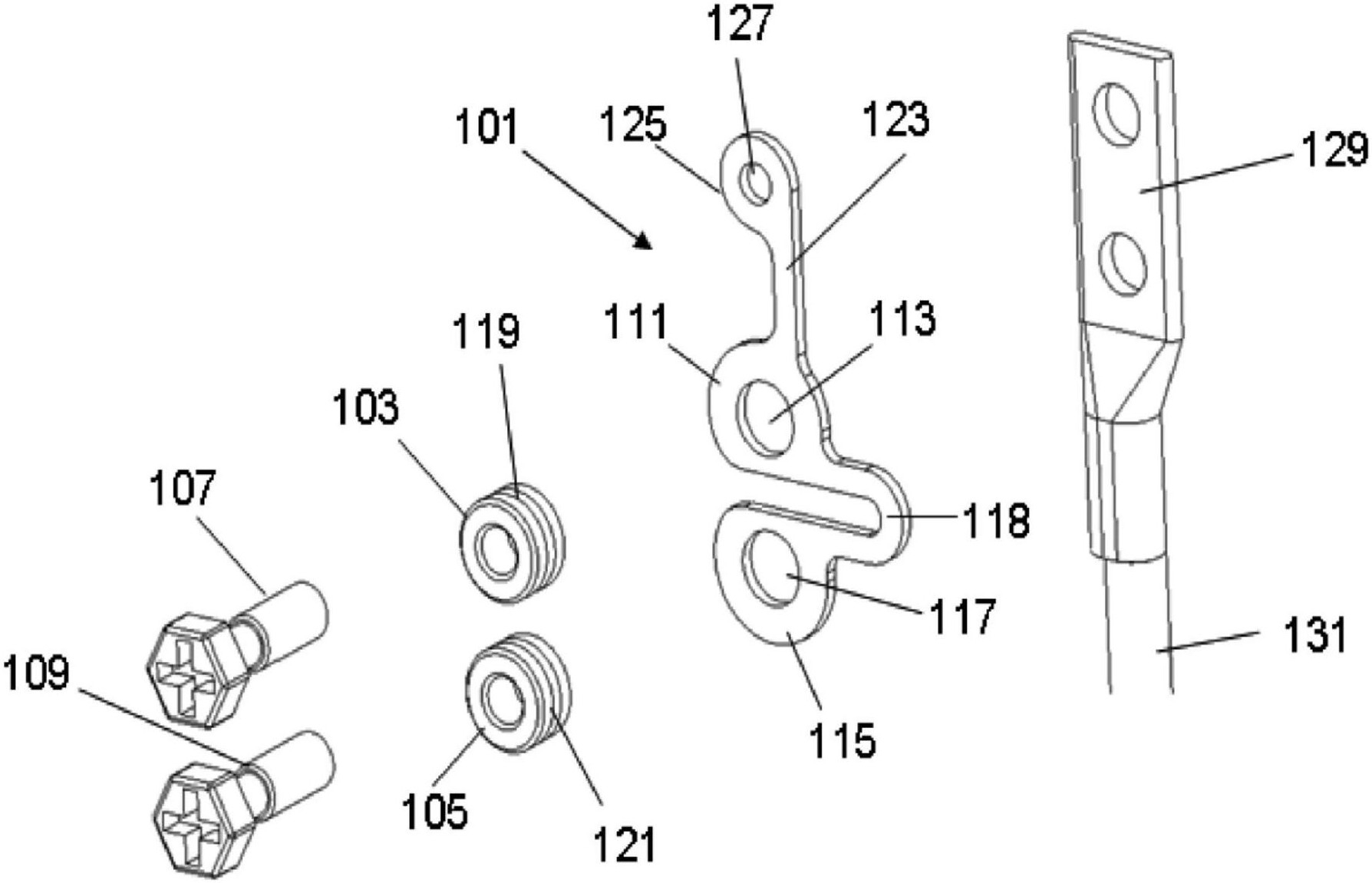

1.一种用于紧固多个螺钉的螺钉支撑件,所述螺钉支撑件包括:具有用于容纳第一螺钉的第一凹座(113)的第一平面部件(111),所述第一凹座(113)经形成以防止所述第一螺钉插入后滑出;

具有用于容纳第二螺钉的第二凹座(117)的第二平面部件(115),所述第二凹座经形成以防止所述第二螺钉插入后滑出;以及接合部件(118),具有U形结构,其用于柔性地接合所述第一平面部件(111)与所述第二平面部件(115)。

2.根据权利要求1所述的螺钉支撑件,其进一步包括可旋转地设置在所述第一凹座(113)中的第一垫圈(103),以及可旋转地设置在所述第二凹座(117)中的第二垫圈(105),所述第一垫圈(103)用于容纳所述第一螺钉,所述第二垫圈(105)用于容纳所述第二螺钉。

3.根据权利要求2所述的螺钉支撑件,其中所述第一垫圈(103)和所述第二垫圈(105)分别包括在所述第一和第二垫圈(103、105)的相应外壁中形成的圆形凹槽(119、

121),且其中所述第一凹座(113)和所述第二凹座(115)分别包括分别在相应所述圆形凹槽(119、121)中啮合的圆形隆起。

4.根据权利要求2或3所述的螺钉支撑件,其中所述垫圈(103、105)具有内部螺纹,所述螺钉被拧到或插入到所述垫圈(103、105)中。

5.根据权利要求2或3所述的螺钉支撑件,其中所述平面部件(111、115)固持所述垫圈(103、105),且其中所述垫圈(103、105)适用于固持所述螺钉。

6.根据权利要求1所述的螺钉支撑件,其中所述接合部件(118)的相应末端与所述接合部件(118)的顶部之间的距离大于或等于所述第一与所述第二凹座(113、115)的中心之间的距离。

7.根据权利要求1所述的螺钉支撑件,其中所述第一平面部件(111)和所述第二平面部件(115)分别设置在所述接合部件(118)的末端处。

8.根据权利要求1所述的螺钉支撑件,其中所述第一平面部件(111)、所述第二平面部件(115)和所述接合部件(118)一体式形成。

9.根据权利要求1所述的螺钉支撑件,其进一步包括紧固条带(123),所述紧固条带(123)从所述第一平面部件(111)或从所述第二平面部件(115)延伸,所述紧固条带(123)包括用于接纳螺钉的凹座(127)。

10.根据权利要求1所述的螺钉支撑件,其中所述第一平面部件(111)、所述第二平面部件(115)和所述接合部件(118)是由弹性材料制成,所述弹性材料具体为:硅酮、橡胶、塑料或弹簧钢。

11.一种接地螺钉装置,其包括:

根据权利要求1到9中任一权利要求所述的螺钉支撑件;

第一接地螺钉(107),其固持在所述第一平面部件(111)的所述第一凹座(113)中;以及第二接地螺钉(109),其固持在所述第二平面部件(115)的所述第二凹座(117)中。

12.一种电子装置,其包括:

用于电组件的壳体(303);以及

接地电缆(131),其包括电缆接线头(129),所述电缆接线头(129)通过根据权利要求

11所述的接地螺钉装置连接到所述壳体(303)。
