专利号: 2014102168755
申请人: 华南农业大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

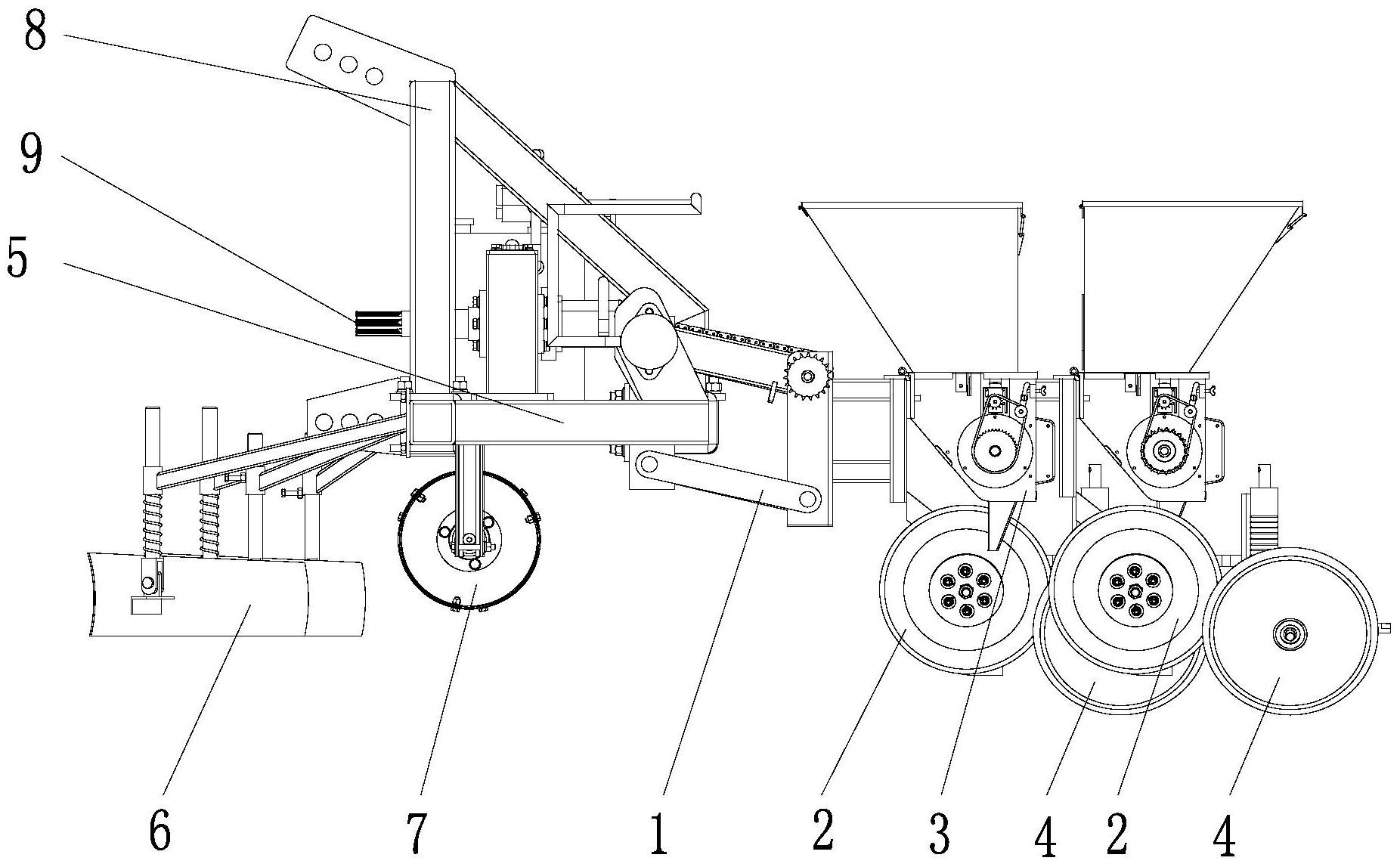

1.一种单体仿形式稻麦兼用精量穴播机,其特征在于:包括仿形机构、开沟机构、穴播式播种机构、覆土镇压机构以及向所述穴播式播种机构提供动力的动力系统;

所述仿形机构包括主体架和连接架,所述主体架为平行四边形架体结构,连接处相铰接,所述连接架一端与主体架连接,另一端与穴播式播种机构连接;

还包括机架以及播前土壤预处理组件,所述播前土壤预处理组件设置于机架上,所述仿形机构的主体架与机架相连;

所述播前土壤预处理组件包括平土机构和碎土机构,平土机构、碎土机构、仿形机构、开沟机构、穴播式播种机构以及覆土镇压机构依次相连,平土机构设置在碎土机构前方,所述碎土机构包括滚筒支座以及碎土滚筒,碎土滚筒安装在滚筒支座上,碎土滚筒外表面连接有多个碎土螺钉;

所述仿形机构、开沟机构、穴播式播种机构以及覆土镇压机构组成穴播机组,所述穴播机组为多组且分前后两行设置,前一行相邻的两穴播机组间向后伸出一穴播机组形成后一行的穴播机组;

所述开沟机构包括扩沟器、开沟轮以及连接轴,扩沟器和开沟轮分别连接于连接轴上;

所述扩沟器包括柄部、成形部以及扩沟部,柄部与成形部相连接,成形部与扩沟部相连接,扩沟部与开沟轮倾斜设置,相互间形成5-30°夹角;

所述动力系统包括在拖拉机上的动力输出轴以及液压系统,液压系统包括组成封闭液压回路的油箱、油泵、溢流阀、液压马达以及液压变速箱,油箱出油口与油泵进油口连接,油泵出油口与溢流阀进油口连接,溢流阀出油口与液压马达进油口相连,溢流阀回油口与油箱进油口相连,液压马达出油口与油箱进油口相连,液压马达动力输出端与穴播式播种机构相连,所述拖拉机上的动力输出轴 与液压变速箱相连;

所述平土机构包括呈八字形设置的左刮土板和右刮土板、连接在左刮土板和右刮土板间的加强条、左拉杆以及右拉杆,加强条中部连接有中拉杆,左刮土板和右刮土板分别与左拉杆和右拉杆连接,左拉杆和右拉杆均包括拉杆、刮土板连接杆、套筒以及弹簧,拉杆一端与机架连接,另一端通过套筒和弹簧与刮土板连接杆连接,左拉杆的刮土板连接杆下端与左刮土板连接,右拉杆的刮土板连接杆下端与右刮土板连接;

所述覆土镇压机构包括覆土连接座、镇压器调节杆、覆土轮连接轴以及两向内倾斜并设置于覆土轮连接轴上的覆土轮,覆土轮连接轴与镇压器调节杆连接,镇压器调节杆与覆土连接座连接。

2.根据权利要求1所述的一种单体仿形式稻麦兼用精量穴播机,其特征在于:所述穴播式播种机构包括种箱、排种器以及排种嘴,排种器上下分别连接种箱和排种嘴,动力系统与排种器相连接。

3.根据权利要求1所述的一种单体仿形式稻麦兼用精量穴播机,其特征在于:还设置有与拖拉机相连的提升架,提升架与机架相连接,所述提升架包括悬挂架及三个悬挂吊耳,悬挂架具有三个固定杆,三个固定杆的一端分别固定于机架上,另一端相互固定连接在一起,连接处固定连接一悬挂吊耳,另外两悬挂吊耳分别固定于机架上,三个悬挂吊耳处于同一平面上且呈三角形排布。
