专利号: 2014102175354
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

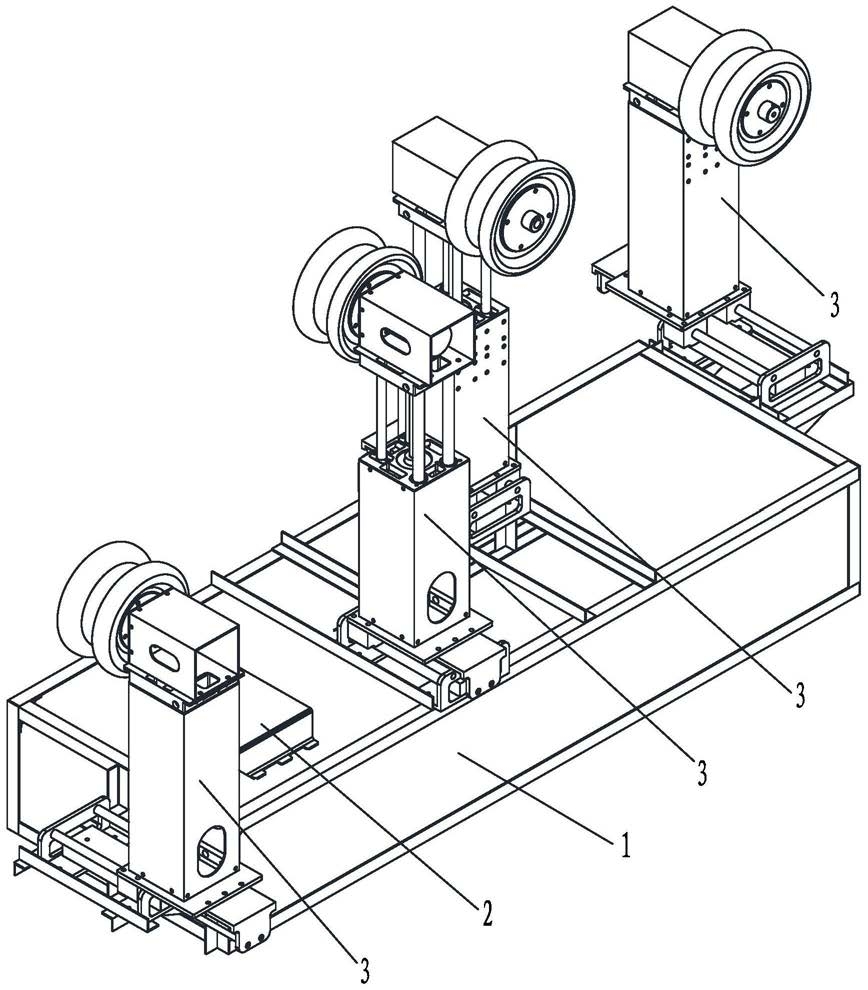

1.超高压输电线路上的悬挂式巡检机器人,包括控制箱,所述控制箱内设置控制系统,所述控制箱上设置检测装备,其特征在于,所述控制箱的顶部还设置四只驱动臂,其中两只驱动臂位于控制箱中部,该两只驱动臂的朝向相对,并前后错位布设,另外两只驱动臂位于控制箱两端,该两只驱动臂的朝向相对,并一前一后布设,所述驱动臂包括位于顶部的驱动轮组,所述驱动轮组的下方连接纵向驱动机构,所述纵向驱动机构的底部连接横向驱动机构,所述控制系统电控连接驱动轮组、纵向驱动机构与横向驱动机构;驱动臂的横向驱动机构使得驱动臂在控制箱的上侧面前后运动;所述驱动轮组包括电机,所述电机连接驱动轮,所述驱动轮的周圈上凹设用于卡嵌输电线的行走槽,所述电机的外部套接电机方管壳,所述电机方管壳的端侧设置电机连接板,所述电机与控制系统通过电路相连;所述纵向驱动机构包括纵向驱动气缸,所述纵向驱动气缸具有竖直向上伸出的纵向伸缩轴,所述纵向伸缩轴的顶部固连气缸连接板,所述驱动轮组固定于气缸连接板的顶面,所述纵向驱动气缸与控制系统通过电路相连;所述横向驱动机构包括横向驱动气缸,所述横向驱动气缸具有平直伸出的横向伸缩轴,所述横向伸缩轴上设置呈水平状态的承载平台,所述纵向驱动机构固定于承载平台的顶面,所述横向驱动气缸与控制系统通过电路相连;所述纵向驱动气缸的外部套接气缸方管壳,所述气缸方管壳的底部固连气缸底座,所述气缸方管壳内伸出若干能竖直滑动的纵向导轴,所述纵向导轴的顶端固连上述气缸连接板;所述横向驱动气缸的两端固连定位架,所述定位架固定于控制箱顶部,所述定位架上设置横向导杆,所述横向导杆上套接滑块,所述滑块固连上述承载平台。2.根据权利要求1所述的超高压输电线路上的悬挂式巡检机器人,其特征在于,所述检测装备包括摄像仪、红外仪与信号收发器,所述摄像仪、红外仪通过电路与信号收发器相连,所述信号收发器通过无线信号连接位于地面上的基站控制中心。3.根据权利要求1所述的超高压输电线路上的悬挂式巡检机器人,其特征在于,所述控制系统包括工业主板、运动控制卡、数据采集卡、双无线传输器和伺服控制器。4.根据权利要求1所述的超高压输电线路上的悬挂式巡检机器人,其特征在于,所述控制箱的两端固连装配平台,所述装配平台上固连驱动臂。
