专利号: 2014102188867
申请人: 西安交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-06-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

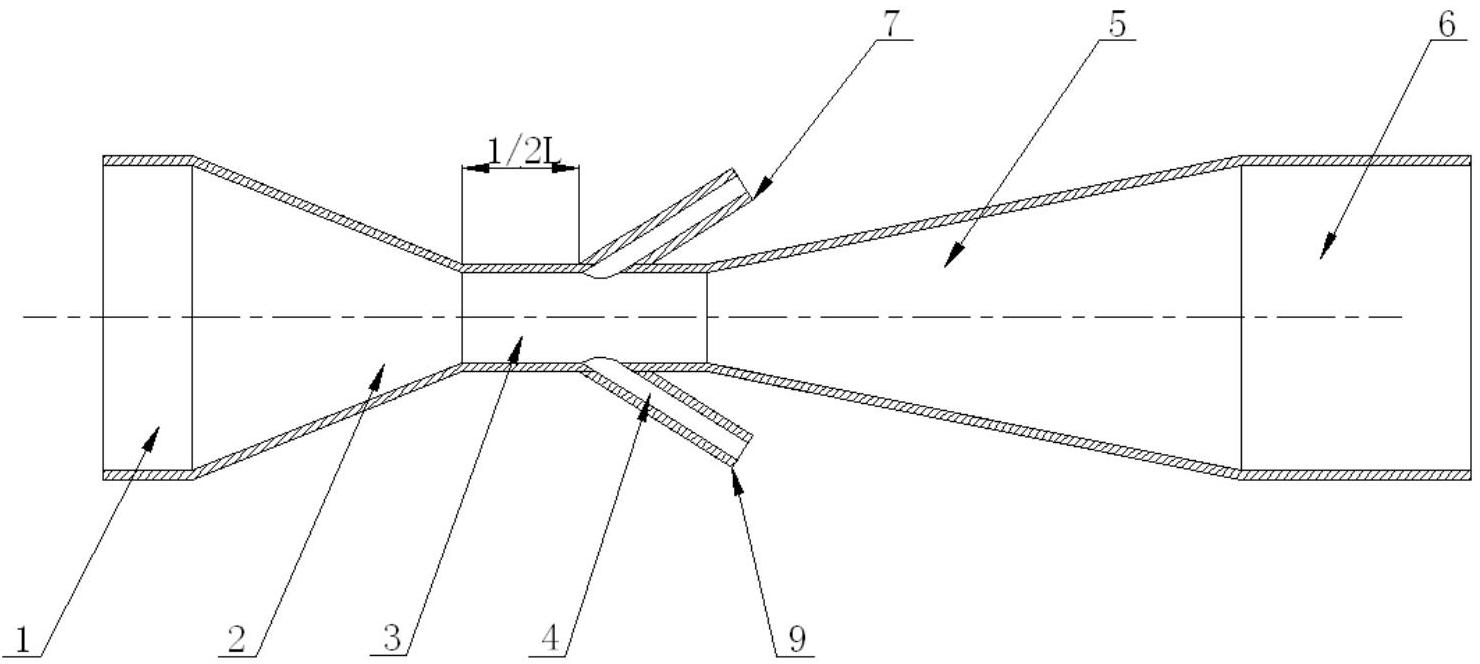

1.一种喉部含有对称分布引入管的文丘里混合器,包括依次相连通的主流文丘里管流入管道(1)、主流文丘里管渐缩段(2)、主流文丘里管喉部(3)、主流文丘里管扩散段(5)和主流文丘里管流出管道(6),其特征在于:在所述主流文丘里管喉部(3)上设置有对称分布的、向主流文丘里管扩散段(5)倾斜的与主流文丘里管喉部(3)连通的第一引入管(7)、第二引入管(8)、第三引入管(9)和第四引入管(10),所述第一引入管(7)、第二引入管(8)、第三引入管(9)和第四引入管(10)中心开有引入流体流入的开孔(4)。

2.根据权利要求1所述的一种喉部含有对称分布引入管的文丘里混合器,所述第一引入管(7)、第二引入管(8)、第三引入管(9)和第四引入管(10)设置在主流文丘里管喉部(3)距离主流流体流入端的1/2L,其中L为文丘里混合器喉部的长度。

3.根据权利要求1所述的一种喉部含有对称分布引入管的文丘里混合器,所述第一引入管(7)、第二引入管(8)、第三引入管(9)和第四引入管(10)均与水平轴线呈21.6°。

4.根据权利要求1所述的一种喉部含有对称分布引入管的文丘里混合器,所述第一引入管(7)、第二引入管(8)、第三引入管(9)和第四引入管(10)所引入的流体在主流文丘里管喉部中心上游1/5L处汇聚、形成对冲,其中L为文丘里混合器喉部的长度。

5.根据权利要求1所述的一种喉部含有对称分布引入管的文丘里混合器,所述主流文丘里管流入管道(1)、主流文丘里管渐缩段(2)、主流文丘里管喉部(3)、主流文丘里管扩散段(5)、主流文丘里管流出管道(6)均为回转体。
