专利号: 2014102188890
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

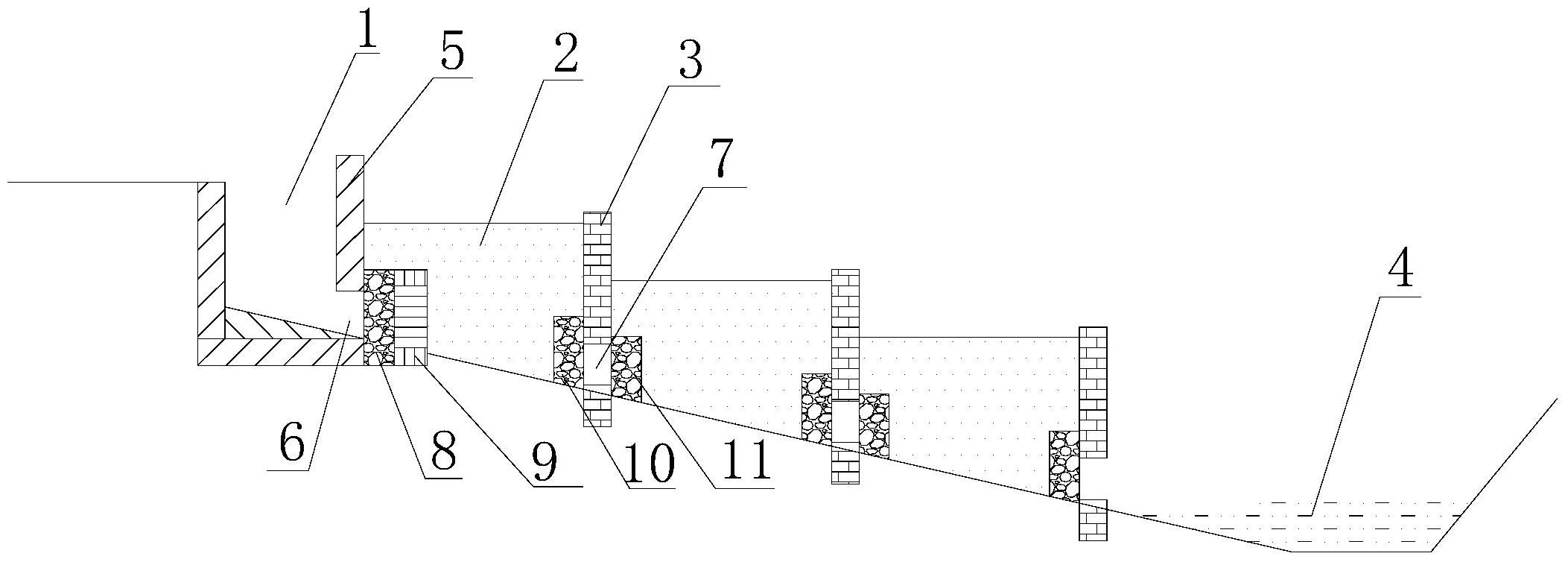

1.一种富营养化河水净化和非点源污染拦截系统,其特征在于:包括蓄水渠(1)、若干生态床(2)、休闲亲水挡墙(3)、便携式水泵和输水管;

所述的蓄水渠(1)位于具有坡度的河岸上,并与河道(4)平行设置,河道(4)通过便携式水泵和输水管与蓄水渠(1)连通;所述的生态床(2)为梯田式结构,位于所述蓄水渠(1)和河道(4)之间,且与蓄水渠(1)走向平行,所述生态床(2)上还种植有植物;

所述蓄水渠(1)与生态床(2)之间、每阶生态床(2)之间分别采用水渠墙体(5)和所述的休闲亲水挡墙(3)隔开,所述的水渠墙体(5)和休闲亲水挡墙(3)高于与其相邻的生态床(2),所述的水渠墙体(5)底部开设有若干蓄水渠排水口(6),所述休闲亲水挡墙(3)底部开设有若干生态床排水口(7);

与所述生态床(2)接触的水渠墙体(5)一侧具有由卵石或碎石堆积而成的蓄水渠布水通道(8),蓄水渠布水通道(8)另一侧具有强化吸附层(9);每个休闲亲水挡墙(3)两侧沿水流方向分别设置有均由卵石或碎石堆积而成的滤料层(10)和生态床布水通道(11);所述的蓄水渠布水通道(8)和强化吸附层(9)高于蓄水渠排水口(6);所述的滤料层(10)和生态床布水通道(11)高于生态床排水口(7);所述休闲亲水挡墙(3)由秸秆和混凝土复合而成;

所述的休闲亲水挡墙(3)制备方法为:

㈠、作物秸秆的挑选、晾晒、破碎、过筛;

㈡、筛分后的秸秆浸入质量浓度2~4%的氢氧化钠溶液中6~12小时,然后对浸泡后的秸秆冲洗;

㈢、把冲洗后的秸秆浸入质量浓度1~2%的硅酸钠或硫酸铜溶液中5~10分钟,再放置6~12小时;

㈣、把步骤㈢的产物与水泥、偏高岭土按质量比5%:65%:30%搀和,搅拌1~2分钟,再加水搅拌3~10分钟成秸秆复合浆料;

㈤、根据休闲亲水挡墙(3)的设计尺寸,浇筑成型、脱模、养护。

2.根据权利要求1所述的富营养化河水净化和非点源污染拦截系统,其特征在于:所述的蓄水渠(1)底部设置有向河道(4)倾斜的斜坡。

3.根据权利要求1或2所述的富营养化河水净化和非点源污染拦截系统,其特征在于:所述的蓄水渠(1)上设置有盖板(12),盖板(12)上设置有若干输水入口(13),所述蓄水渠(1)与地面接触部位还具有若干进水口(14)。

4.根据权利要求1所述的富营养化河水净化和非点源污染拦截系统,其特征在于:所述的生态床(2)为3~6阶。

5.根据权利要求1所述的富营养化河水净化和非点源污染拦截系统,其特征在于:所述的强化吸附层(9)为改性生物质秸秆炭,制备方法为:(1)作物秸秆挑选、破碎、过筛;

(2)筛分后的秸秆在200~350℃下炭化5~10分钟;

(3)把炭化物浸入0.2~0.5mol/L的高锰酸钾溶液中氧化0.2~0.5小时;

(4)把氧化物过滤、洗涤后浸入0.8~1.0mol/L的硫酸亚铁溶液中改性;

(5)改性产物过滤、洗涤、烘干后得到改性生物质秸秆炭。

6.根据权利要求1所述的富营养化河水净化和非点源污染拦截系统,其特征在于:所述的相邻的两个休闲亲水挡墙(3)之间还设置有若干人行台阶(15)。
