专利号: 2014102195184
申请人: 西安交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 作业;运输 B
更新日期:2023-06-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

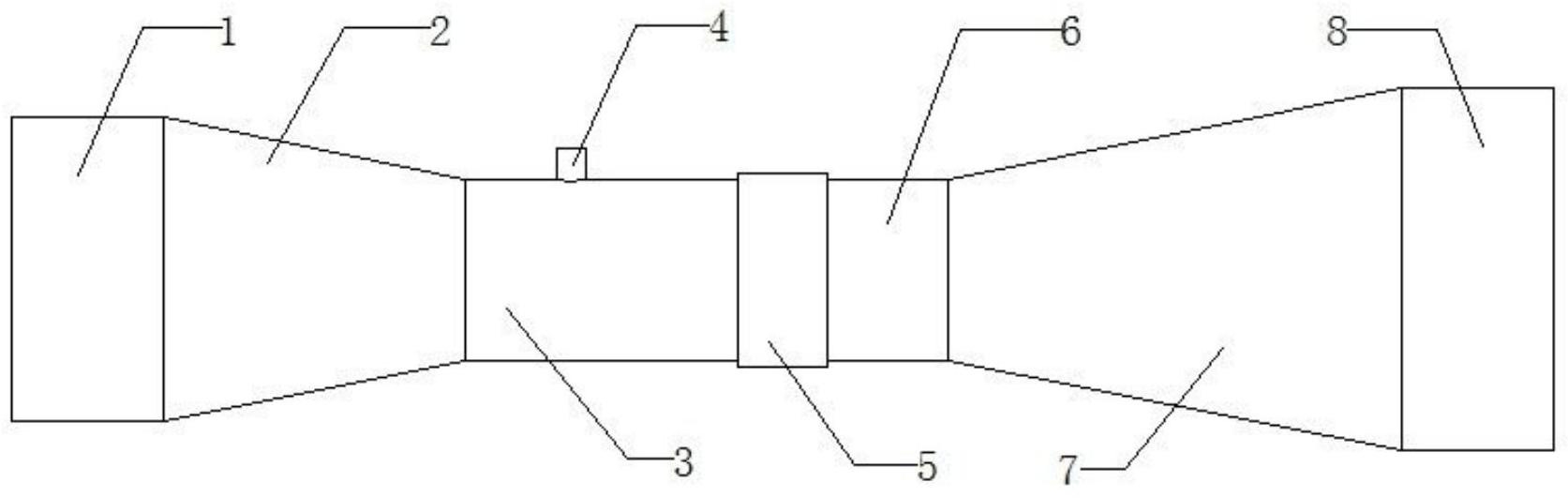

1.一种可旋转且带有均匀板的文丘里混合器,其特征在于:包括前段、后段以及将前段和后段同轴连通的中间段,所述前段包括依次连通的主流流入管道(1)、收缩段(2)和喉部前半段(3),在所述喉部前半段(3)上设置有和其连通的引入流体引入管道(4);所述后段包括依次连通的喉部后半段(6)、扩散段(7)和主流流出管道(8),在所述喉部后半段(6)内沿其直径方向固定有起搅拌作用的均匀板(9),所述中间段为套管(5),所述喉部前半段(3)插入套管(5)内并固定,所述喉部后半段(6)插入套管(5)内并使所述后段能够在外力的作用下在套管(5)内旋转,所述喉部前半段(3)和喉部后半段(6)在套管(5)内未接触。

2.根据权利要求1所述的一种可旋转且带有均匀板的文丘里混合器,其特征在于:所述均匀板(9)上开有空隙(10),所述空隙(10)为方形孔、三角形孔、圆形孔和线型孔中的一种或多种间隔设置。

3.根据权利要求1所述的一种可旋转且带有均匀板的文丘里混合器,其特征在于:所述均匀板(9)水平焊接在喉部后半段(6)内,文丘里混合器的后段不旋转时,均匀板(9)与主流体流动方向平行,流动阻力较小。

4.根据权利要求1所述的一种可旋转且带有均匀板的文丘里混合器,其特征在于:所述前段和后段均为回转体。
