专利号: 2014102198869
申请人: 西安交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-06-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

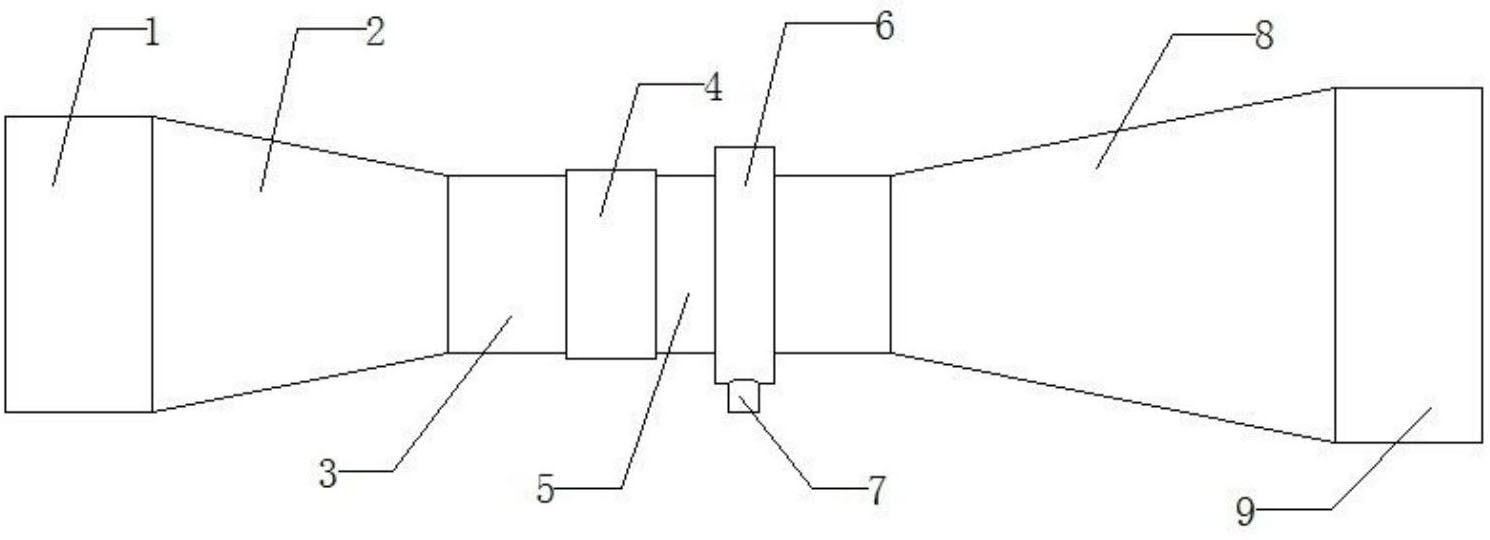

1.一种可旋转的文丘里混合器,其特征在于:包括前段、后段以及将前段和后段同轴连通的中间段,所述前段包括依次连通的主流流入管道(1)、收缩段(2)和喉部前半段(3),所述后段包括依次连通的喉部后半段(5)、扩散段(8)和主流流出管道(9),所述中间段为套管(4),所述喉部前半段(3)插入套管(4)内并固定,所述喉部后半段(5)插入套管(4)内并使所述后段能够在外力的作用下在套管(4)内旋转,所述喉部前半段(3)和喉部后半段(5)在套管(4)内未接触;在所述喉部后半段(5)的表面上套有盘状连接结构(6),所述盘状连接结构(6)和喉部后半段(5)为松配合,以使所述后段能够在外力的作用下在盘状连接结构(6)内旋转;在所述盘状连接结构(6)的一端设置有和其连通的引入流体引入管(7),在所述盘状连接结构(6)中形成供引入流体流入的环形通道(10),所述喉部后半段(5)上开有一个使引入流体单点引入的圆孔(11)。

2.根据权利要求1所述的一种可旋转的文丘里混合器,其特征在于:所述引入流体引入管(7)设置在盘状连接结构(6)的下部,使引入流体从盘状连接结构(6)的下部引入。

3.根据权利要求1所述的一种可旋转的文丘里混合器,其特征在于:所述前段和后段均为回转体。
