专利号: 2014102203725
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

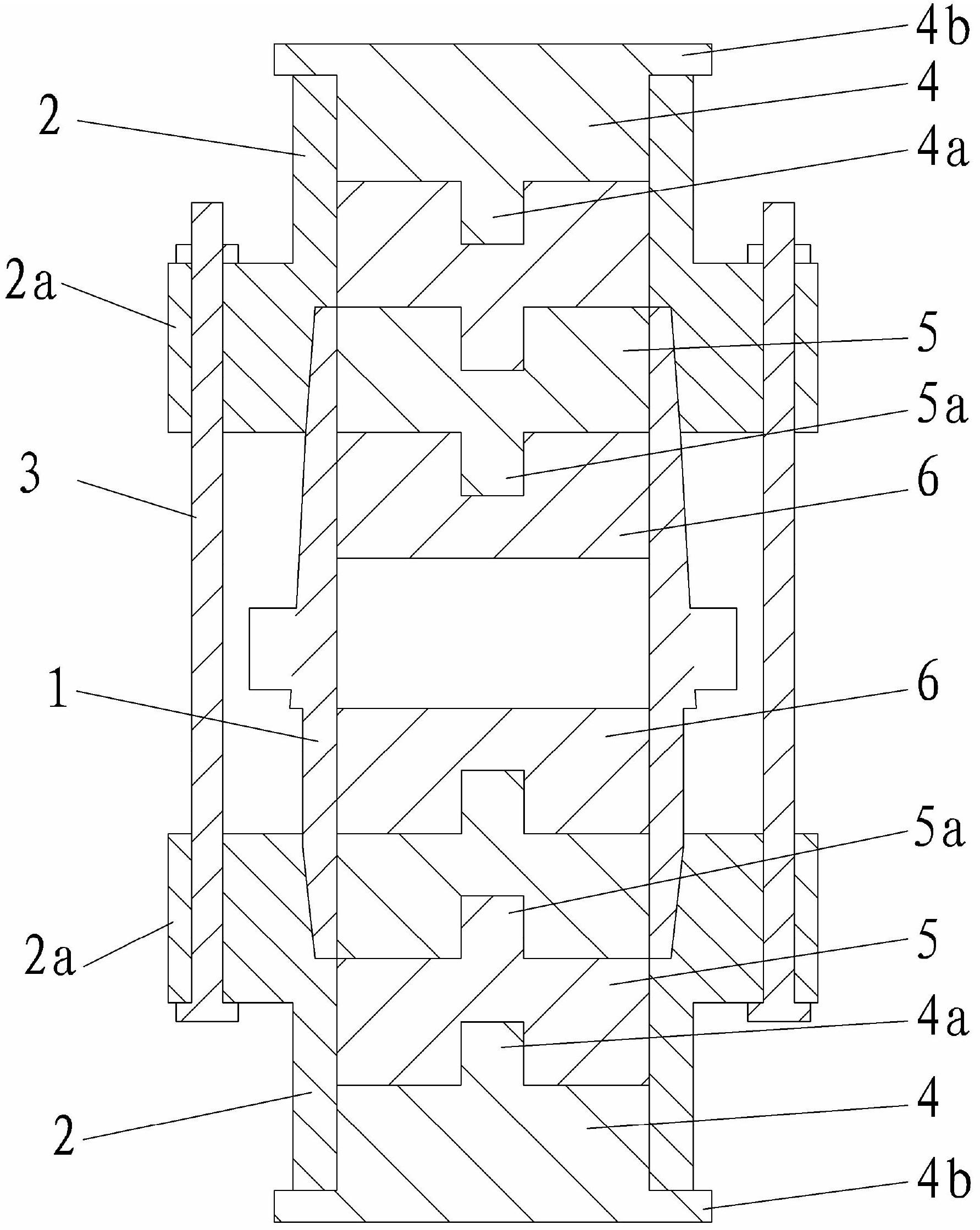

1.一种三轴试验试样制备的对称分层压样装置,其特征在于:

圆柱形的土样筒(1)的两端头的外壁均与延伸筒(2)内壁的卡槽套合,延伸筒(2)卡槽部位的外周面向外凸起形成凸缘(2a),延伸筒(2)非卡槽部位的内壁直径与土样筒的内壁直径相等;土样筒(1)两端头的延伸筒(2)的凸缘(2a)之间通过螺杆(3)连接;

所述的延伸筒(2)及土样筒(1)内套垫块套件,垫块套件的组成是:

外垫块(4)的背面端的外周面向外凸起形成盖沿(4b),外垫块(4)的正面中心设有带螺纹的凸起(4a);中间垫块(5)的背面中心设有螺纹孔,正面中心设有带螺纹的凸起(5a),中间垫块(5)有两个;内垫块(6)的背面设有螺纹孔,正面平整;外垫块(4)的凸起(4a)与第一个中间垫块(5)的螺纹孔螺纹连接,第一个中间垫块(5)的凸起(5a)与第二个中间垫块(5)的螺纹孔螺纹连接,第二个中间垫块(5)的凸起与内垫块(6)的螺纹孔螺纹连接;

延伸筒(2)及土样筒(1)内套垫块套件的具体方式是:将垫块套件的内垫块端插入延伸筒(2)及土样筒(1)的内腔,并使外垫块(4)的盖沿(4b)抵紧延伸筒(2)的口沿;

所述的内垫块(6)和中间垫块(5)的高度均等于土样筒(1)高度的1/5;内垫块(6)与外垫块(4)的高度之和减去盖沿(4b)的厚度等于延伸筒(2)非卡槽部位的高度。

2.根据权利要求1所述的一种三轴试验试样制备的对称分层压样装置,其特征在于:

所述的土样筒(1)的两端头的外壁呈向土样筒(1)端面逐渐缩小的圆锥形,延伸筒(2)内壁的卡槽也呈向土样筒(1)端面逐渐缩小的圆锥形。

3.一种使用权利要求1所述的三轴试验试样制备的对称分层压样装置的制样方法,所述的试样按5层分层压实制备,其具体操作步骤如下:

A、将插入延伸筒(2)及土样筒(1)内腔上端的垫块套件取出,再将质量为试样总质量

1/5的第一层土样(7a)填入土样筒(1)及延伸筒(2)内;再将取出的垫块套件沿上端的延伸筒(2)内壁套入延伸筒(2)及土样筒(1)中,直至盖沿(4b)抵紧延伸筒(2)的口沿,将所填入的土样(7a)压实至所需的密实度;

B、将整个压样装置第一次翻转180°,取出位于延伸筒(2)及土样筒(1)内腔上端的垫块套件,将压实后土样(7a)的临空面刨毛,将质量为试样总质量1/5的第二层土样(7b)填入土样筒(1)及延伸筒(2)内;将取出的垫块套件卸掉第二个中间垫块(5),使外垫块(4)的凸起(4a)与第一个中间垫块(5)的螺纹孔螺纹连接;再将垫块套件沿上端的延伸筒(2)内壁套入延伸筒(2)及土样筒(1)中,直至盖沿(4b)抵紧延伸筒(2)的口沿,将所填入的第二层土样(7b)压实至所需的密实度;

C、将整个压样装置第二次翻转180°,取出延伸筒(2)及土样筒(1)内腔上端的垫块套件,将压实后第一层土样(7a)的临空面刨毛,将质量为试样总质量1/5的第三层土样(7c)填入土样筒(1)及延伸筒(2)内;将取出的垫块套件卸掉第二个中间垫块(5),使外垫块(4)的凸起(4a)与第一个中间垫块(5)的螺纹孔螺纹连接;再将垫块套件沿上端的延伸筒(2)内壁套入延伸筒(2)及土样筒(1)中,直至盖沿(4b)抵紧延伸筒(2)的口沿,将所填入的第三层土样(7c)压实至所需的密实度;

D、将整个压样装置第三次翻转180°,取出位于延伸筒(2)及土样筒(1)内腔上端的垫块套件,将压实后第二层土样(7b)的临空面刨毛,再将质量为试样总质量1/5的第四层土样(7d)填入土样筒(1)及延伸筒(2)内;将取出的垫块套件卸掉第一个中间垫块(5),使外垫块(4)的凸起与内垫块(6)的螺纹孔螺纹连接;再将垫块套件沿上端的延伸筒(2)内壁套入延伸筒(2)及土样筒(1)中,直至盖沿(4b)抵紧延伸筒(2)的口沿,使沿上端的延伸筒(2)内壁压入延伸筒(2)及土样筒(1)中,直至盖沿(4b)抵紧延伸筒(2)的口沿,将所填入的第四层土样(7d)压实至所需的密实度;

E、将整个压样装置第四次翻转180°,取出插入延伸筒(2)及土样筒(1)内腔上端的垫块套件,将压实后第三层土样(7c)的临空面刨毛,再将质量为试样总质量1/5的第五层土样(7e)填入土样筒(1)及延伸筒(2)内;将取出的垫块套件卸掉第一个中间垫块(5),使外垫块(4)的凸起与内垫块(6)的螺纹孔螺纹连接;再将垫块套件沿上端的延伸筒(2)内壁套入延伸筒(2)及土样筒(1)中,直至盖沿(4b)抵紧延伸筒(2)的口沿,将所填入的第五层土样(7e)压实至所需的密实度,即完成试样制备。
