专利号: 2014102324772
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

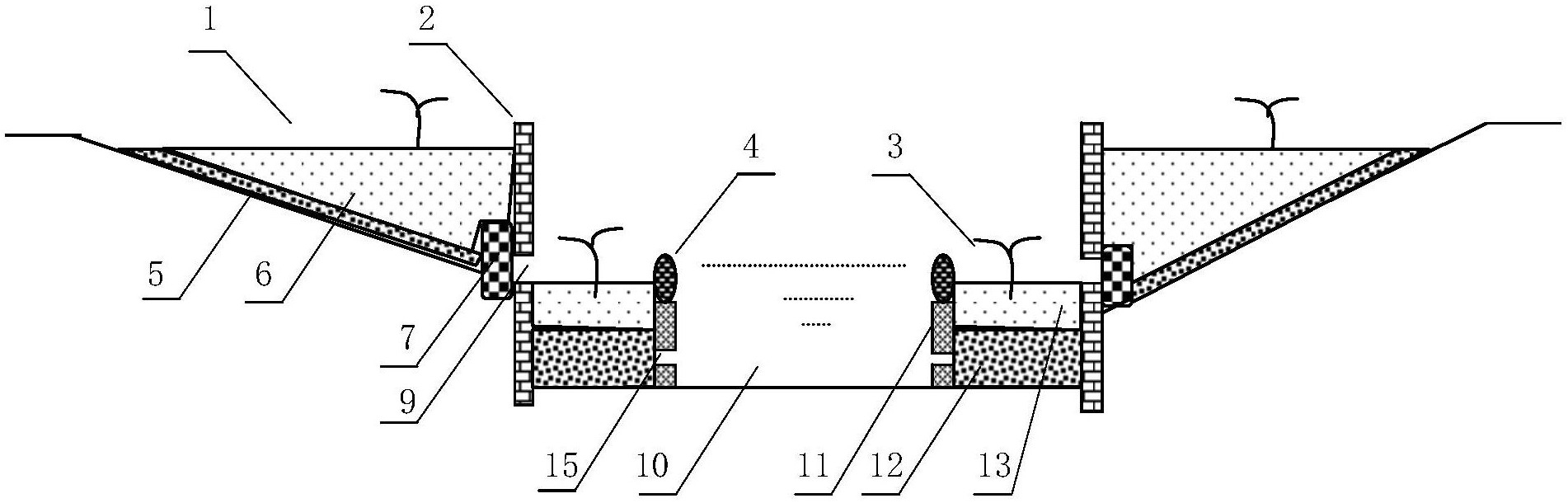

1.一种小流量河水净化和污染拦截系统,其特征在于:包括岸基生态床(1)、休闲亲水廊台(2)、生态滤床(3)、分水橡胶坝(4);

所述的岸基生态床(1)位于整个小流量河水净化和污染拦截系统工程的上部、河流的两岸上,为斜坡式结构,并与河道平行设置,下部与水体由休闲亲水廊台(2)隔开;岸基生态床(1)的下层为防渗层(5),为降低造价,所述防渗层可采用素土夯实,防渗层上部为耕作层(6),耕作层(6)由素土和河道淤泥混合而成;岸基生态床(1)与所述休闲亲水廊台(2)接触的一侧设有过滤层(7),所述过滤层(7)由卵石或碎石充填而成;

所述休闲亲水廊台(2)由无砂混凝土制成,与河道平行设置;

所述生态滤床(3)位于河流的水体中,靠近河岸的一边,两个生态滤床(3)中间为河流的中心区(10),生态滤床(3)与河流的中心区(10)由透水挡墙(11)和透水挡墙(11)上的分水橡胶坝(4)分开;生态滤床(3)分为上下两层,下层为滤料层(12),上层为土壤层(13);所述生态滤床(3)为矩形或弧形结构,朝向河流上游方向开口,以接纳来自上游的河水;

所述分水橡胶坝(4)是袋式结构,用高强度合成纤维织物为受力骨架,内外涂敷橡胶作保护层,加工成高强度胶布,将其固定在透水挡墙(11)上,通过充排管路充填水或气体使其膨胀形成挡水坝,利用充填的水或气体的多少来调节分水橡胶坝(4)的高度。

2.根据权利要求1所述的小流量河水净化和污染拦截系统,其特征在于:所述的岸基生态床(1)的建造按如下步骤实施:㈠测量、计算河岸斜坡的长度、坡度,确定岸基生态床(1)的结构;

㈡剥离施工区的表层土,剥离深度为0.5~1.2米;对剥离后的河岸斜坡素土进行夯实防渗;

㈢施工建造休闲亲水廊台(2),所述休闲亲水廊台(2)的高度和宽度根据当地地形设计,休闲亲水廊台体(2)下部每隔1~2米设置排水口(9);优选地,休闲亲水廊台(2)的设计与地理地形充分结合,美化环境,可设计成人们休闲散步的亲水廊道;

㈣沿着休闲亲水廊台(2)与岸基生态床(1)接触的墙体下部充填卵石或碎石,卵石或碎石作为过滤层(7),过滤来自岸基生态床体土壤的渗滤水,所述过滤层(7)高于休闲亲水廊台的排水口(9),防止堵塞休闲亲水廊台的排水口(9);

㈤在防渗层(5)上充填剥离的素土,素土的充填厚度为0.2~0.4米;

㈥在素土上充填河道的淤泥,淤泥的充填厚度为0.1~0.3米;

㈦再在淤泥上覆盖剥离的素土,素土的充填厚度为0.2~0.4米;

㈧选种植物;岸基生态床(1)选种的植物应满足以下几点要求:①耐污能力强;②采用乡土物种,因土种植,因地制宜;③抗病能力强;④易于收获、便于处置;⑤根系发达,茎叶茂密;⑥在城市里以观赏为主,在郊区和农村植物的经济利用价值要高。

3.根据权利要求1所述的小流量河水净化和污染拦截系统,其特征在于:所述的生态滤床(3)的建造按如下步骤实施:

1)测量、计算河道的宽度,确定生态滤床(3)的位置、结构;

2)对河道进行清淤,清出的淤泥用于建造岸基生态床(1)的耕作层(6);

3)施工建造透水挡墙(11),所述透水挡墙(11)的高度和宽度根据河道地形设计,透水挡墙(11)的墙体每隔1~2米设置若干排水孔(15);所述透水挡墙(11)由无砂混凝土制成;

4)在休闲亲水廊台(2)和透水挡墙(11)之间的床体上充填卵石或碎石,卵石或碎石作为滤料层(12);

5)在透水挡墙(11)上安装分水橡胶坝(4);

6)在滤料层(12)上充填剥离的素土,形成土壤层(13),素土的充填厚度为0.2~0.4米;

7)再在土壤层(13)上选种植物;根据生态滤床(3)中的水深选种挺水植物、浮叶植物和沉水植物。

4.根据权利要求1所述的小流量河水净化和污染拦截系统,其特征在于:所述的休闲亲水廊台(2)与河岸之间还设置有若干人行台阶(8)。

5.根据权利要求1所述的小流量河水净化和污染拦截系统,其特征在于:所述的生态滤床可根据河水水质分阶段布设,在水质较差的河段建造,并与地形地貌充分结合,美化环境。
