专利号: 2014102363739
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

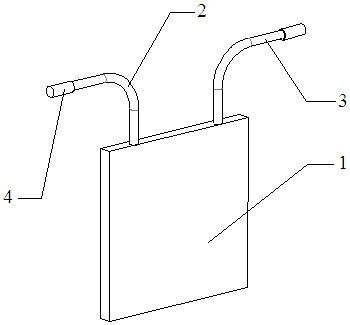

1.一种岩石压缩试验用液压钢囊,其特征在于,包括囊体(1)、进油管(2)、出油管(3)和快速接头(4),所述囊体(1)由两块尺寸相同钢板四周边缘焊接而成,所述囊体(1)上对称设置有进油管(2)和出油管(3),所述进油管(2)、出油管(3)采用柔性钢管,并在端头连接快速接头(4)。

2.一种如权利要求1所述的岩石压缩试验用液压钢囊的试验方法,其特征在于,通过如下步骤实现:

1)选取多个液压钢囊分组并排紧贴放置于方形岩石试件的至少两个相对的面,相邻两个囊体(1)的进油管(2)或出油管(3)交错布置;

2)将上述液压钢囊连同岩石试件整体放置于刚性试验箱中,确保试验空间不变形;

3)调节试验箱的手动压头使岩石试件至少两面的液压钢囊相互紧贴挤压,缝隙最小化;

4)将每个液压钢囊的进油管(2)和出油管(3)分别通过快速接头(4)与油压控制装置连接;

5)调节油压控制装置,液压油自进油管(2)进入囊体(1),每个液压钢囊的囊体(1)由于液压油的压力产生变形,多个液压钢囊的变形累积产生较大的轴向变形,为岩石压缩试验提供足够的载荷,从而进行各种岩石压缩试验。
