专利号: 2014102396412
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

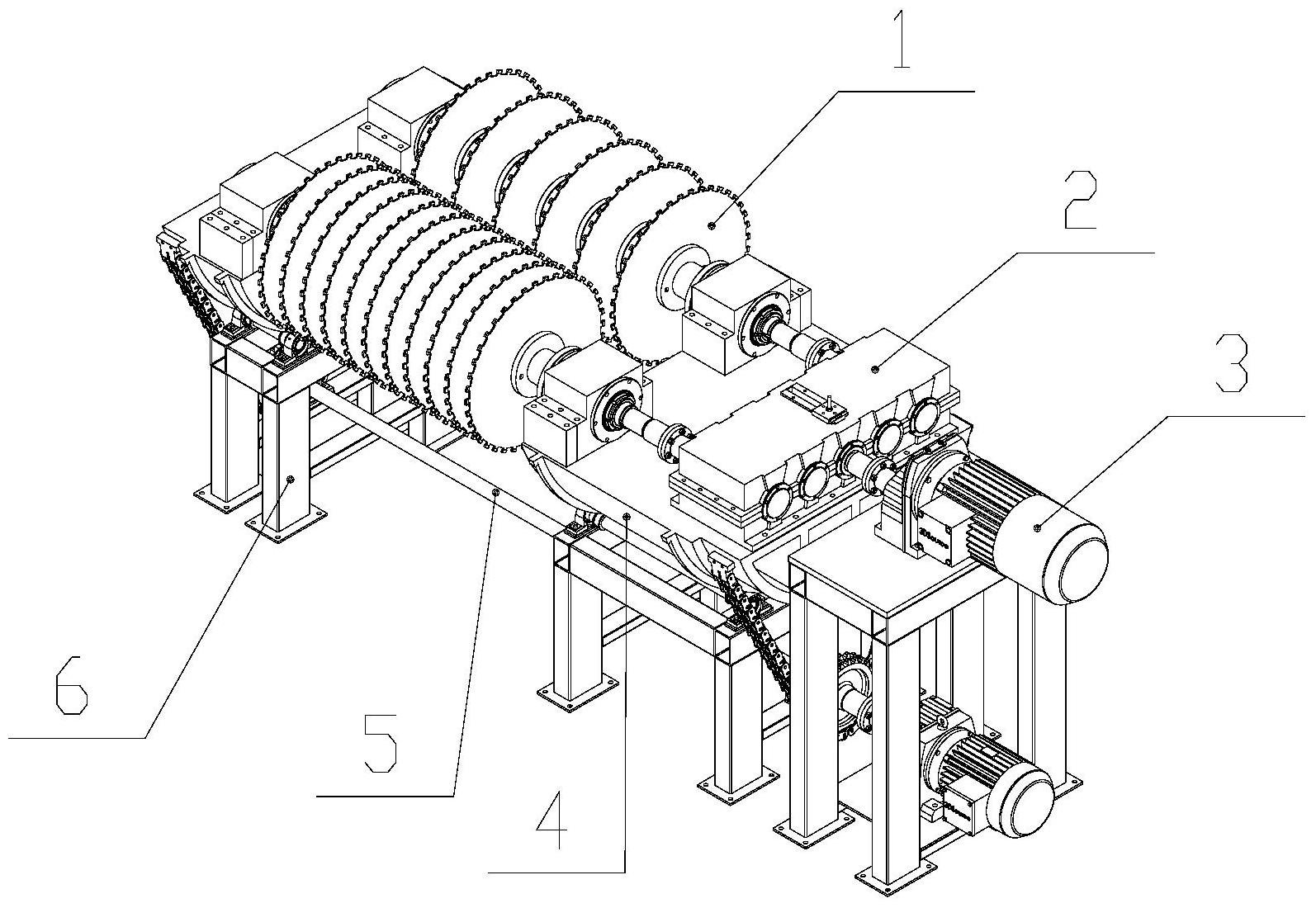

1.一种双轴切割机床,其特征在于:包括切割机构、驱动切割机构、传动齿轮箱机构、摆动机构、驱动摆动机构和支架系统,所述的切割机构通过所述的传动齿轮箱机构与所述的驱动切割机构连接;所述摆动机构通过驱动摆动机,驱动,所述驱动切割机构和所述摆动机构均安装在所述的支架系统上;所述的摆动机构通过链条与用于实现摆动机构的摆动的驱动摆动机构连接;

所述的切割机构包括若干锯片、锯片间隔件、支撑座、支撑座挡块和锯轴,所有的锯片通过锯片间隔件安装在锯轴上;所述的锯轴两端通过预固定在摆动底座上的支撑座支撑;

所述支撑座挡块固定在摆动底座上;所述锯轴的一端与驱动切割机构通过第一联轴器相连;

所述的驱动切割机构包括第一减速电机和第一联轴器,所述的第一减速电机通过第一联轴器与所述的传动齿轮箱机构连接;

所述的传动齿轮箱机构包括齿轮箱盖、齿轮箱、从动轴、闷盖、从动齿轮、轴承、透盖、主动齿轮、主动轴、惰轮、拨叉装置;所述从动齿轮安装在从动轴;所述主动齿轮安装在主动轴上;所述从动轴分别在齿轮箱上,其中从动轴与切割机构的两种切割锯轴相连;所述主动轴与驱动切割机构相连接;所述齿轮箱固定在摆动底座上;所述齿轮箱盖通过螺栓与齿轮箱固定;所述的主动齿轮通过拨叉装置与从动齿轮相啮合;所述的传动齿轮箱机构固定在摆动底座上,并通过第一联轴器分别与切割机构、驱动切割机构连接;

所述的摆动机构包括摆动底座、托轮、第一轴承座、轴承座轴和链条,所述摆动机构两端各有两个用于带动整个切割机构摆动的摆动底座,所述的摆动底座由多个预装在轴承座轴上的托轮支撑;所述轴承座轴安装在轴承座上;所述的第一轴承座固定在支架系统上;

链条固定在摆动底座上;所述的摆动机构通过链条与驱动摆动机构连接,通过驱动摆动机构实现摆动机构的摆动;

所述的驱动摆动机构包括第二减速电机、第二联轴器、链轮、第二轴承座、传动轴、第三套筒和轴端端盖,所述的第二减速电机通过第二联轴器与传动轴连接;所述链轮固定在传动轴两端,链轮与链条连接实现两端摆动机构的摆动;所述的传动轴两端安装有链轮,传动轴安装在第二轴承座上;所述的第二轴承座固定在支架系统上;所述的轴端端盖固定链轮;所述的驱动摆动机构通过链轮与链条与摆动机构连接。

2.如权利要求1所述的一种双轴切割机床,其特征在于:所述支撑座是由支撑外套、第二套筒、第一轴承、通盖、轴套组成;所述轴套安装在锯轴上,所述的第一轴承安装在轴套,两轴承之间由第二套筒轴向固定,所述通盖安装在支撑外套上。

3.如权利要求2所述的一种双轴切割机床,其特征在于:所有的锯片装在与锯片相对应的锯片间隔件上形成同轴分布的锯片系统,整个锯片系统其中一端用锁紧螺帽锁紧,另一端用锯片端部件安装在锯轴上,并且所有的锯片平行且等距分布。

4.如权利要求3所述的一种双轴切割机床,其特征在于:所述的传动齿轮箱机构是由齿轮箱盖、齿轮箱、从动轴、闷盖、从动齿轮、第二轴承、透盖、主动齿轮、主动轴、惰轮、由拨叉手柄和拨叉组成的拨叉装置;所述从动齿轮安装在从动轴;所述主动齿轮安装在主动轴上;所述从动轴分别在齿轮箱上,其中从动轴与切割机构的两种切割锯轴相连;所述主动轴与驱动切割机构相连接;所述齿轮箱固定在摆动底座上;所述齿轮箱盖通过螺栓与齿轮箱固定;所述拨叉和拨叉手柄组成拨叉装置,拨叉装置安装在齿轮箱盖上,并可以沿齿轮箱盖上轨道滑动,进而使主动齿轮与一种从动齿轮相啮合,实现双轴切换的作用;所述的传动齿轮箱机构固定在摆动底座上,并通过联轴器与切割机构、驱动切割机构连接,从而传递切割动力,实现两双轴切割要求。

5.如权利要求4所述的一种双轴切割机床,其特征在于:所述拨叉装置由拨叉和手柄组成,拨叉装置安装在齿轮箱盖上,并通过沿齿轮箱盖上轨道滑动实现主动齿轮与从动齿轮相啮合。

6.如权利要求5所述的一种双轴切割机床,其特征在于:所述的摆动底座由四个托轮支撑,并且摆动底座的摆动带动托轮转动;所述托轮安装在轴承座轴上,托轮通过第一套筒固定;所述轴承座轴安装在轴承座上;所述轴承座固定在支架系统;链条固定在摆动底座上。

7.如权利要求1所述的一种双轴切割机床,其特征在于:所述的支架系统包括用于支撑摆动机构的摆动支架、用于驱动摆动机构/驱动切割机构的电机支架,所述的摆动支架和电机支架均由机脚、横梁和连接梁,所述的摆动机构安装在摆动支架上,所述的驱动摆动机构和驱动切割机构分别安装在所述的电机支架上。
