1.自动缫丝机的大彧装置，其特征在于它包括传动装置、大彧轴，在大彧轴上并列套有多个缫丝用大彧，所述缫丝用大彧在大彧轴上的轴向位置被定位；

所述缫丝用大彧包括大彧支架，所述大彧支架的中心具有外套管，所述缫丝用大彧还具有内轴套组合件，所述外套管套在内轴套组合件外，所述内轴套组合件的孔径与大彧轴配合，使得内轴套组合件能让大彧轴穿过，所述内轴套组合件和外套管可拆式连接且同步转动，所述内轴套组合件具有摩擦部位，所述摩擦部位用于和大彧轴产生摩擦配合，使得内轴套组合件能依靠所述摩擦配合被大彧轴带动转动并进而带动大彧支架转动，且能够在外力作用下停止转动而大彧轴继续转动；所述内轴套组合件带有轴向定位部件，轴向定位部件可拆式地处在内轴套组合件中，所述轴向定位部件用于使所述内轴套组合件在大彧轴上保持位置；

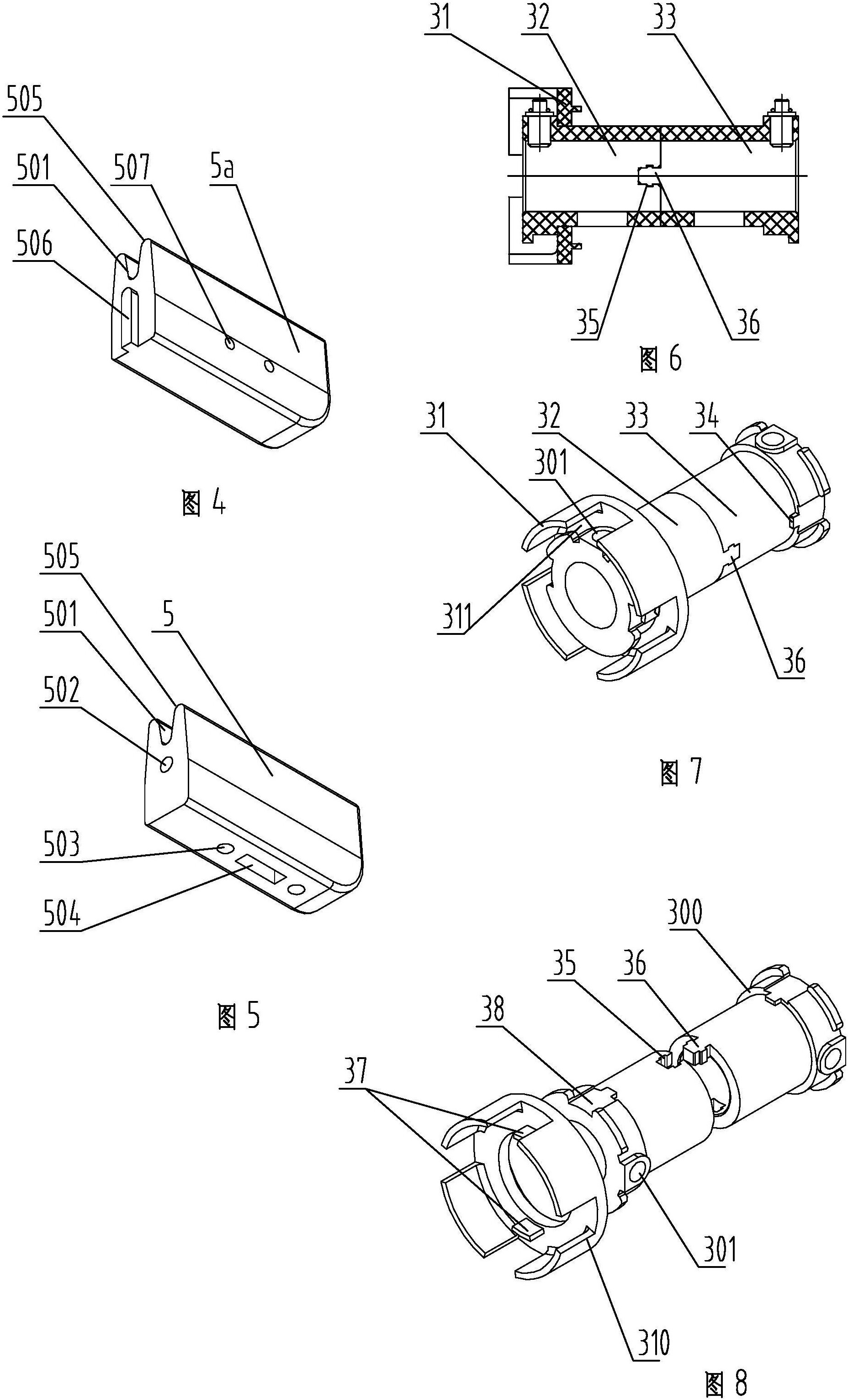

所述大彧支架的周围均匀设置有多个彧角块，所述彧角块被可拆卸地安装，所述彧角块在缫丝时作为卷绕绷丝部件，且所述彧角块的工作端具有轴向横槽，使所述工作端形成U型结构；

所述缫丝用大彧还设置有与所述外套管同轴的刹车摩擦圈，所述刹车摩擦圈处在缫丝用大彧的侧面且与所述彧角块连接；所述刹车摩擦圈的外轮廓高于所述彧角块的工作面，其高度差略比大彧绷丝厚度大；

所述内轴套组合件由左右两个套体构成，所述外套管被轴向限位在内轴套组合件上，所述左右两个套体可拆式卡接；

所述传动装置通过与大彧轴可拆式连接的轴套将动力连接到大彧轴，所述轴套上开有由轴销导入口和轴销卡槽组成的“T”字形结构，轴销导入口及轴销卡槽的宽度不小于大彧轴传动轴销的直径，所述“T”字形结构用于和大彧轴传动销轴配合将轴套与大彧轴可拆式连接。

2.如权利要求1所述的自动缫丝机的大彧装置，其特征在于所述大彧支架对彧角块的支撑部位中心线偏向彧角块远离刹车摩擦圈的那一侧。

3.如权利要求1所述的自动缫丝机的大彧装置，其特征在于其中的一个或数个彧角块还同时被可径向伸缩地安装。

4.如权利要求3所述的自动缫丝机的大彧装置，其特征在于对于不可伸缩地连接在大彧支架上的彧角块，它的侧面具有用于与刹车摩擦圈通过螺钉连接的连接孔；所述大彧支架外端部具有第一连接座，所述第一连接座具有插入部位，这类彧角块的底部具有供插入部位插入的孔，这类彧角块还与第一连接座通过螺钉连接；

对于可伸缩地连接在大彧支架上的彧角块，其侧面具有导向键，所述刹车摩擦圈具有与导向键配合的导向槽，这类彧角块的大彧支架内设置有供伸缩和导向用的孔或槽，这类彧角块配有第二连接座，所述第二连接座具有伸缩杆，伸缩杆能沿供伸缩和导向用的孔或槽径向活动，所述伸缩杆具有可弹性张开和闭合的卡部，所述卡部在张开状态下支撑在大彧支架上的可转动轮上，在闭合状态下能随伸缩杆的其余部分沿供伸缩和导向用的孔或槽径向活动，所述可转动轮连接有驱动其转动的手柄。

5.如权利要求1所述的自动缫丝机的大彧装置，其特征在于刹车摩擦圈采用窄边带连接耳环结构；连接耳环用于和彧角块固定连接，刹车摩擦圈在不需要固定连接的区域边较窄，并且，刹车摩擦圈的不需要固定的区域与生丝卷绕轨迹之间具有无遮挡区域。

6.如权利要求1所述的自动缫丝机的大彧装置，其特征在于对于可伸缩地连接在大彧支架上的彧角块，其侧面具有导向键，所述刹车摩擦圈的连接耳环具有与导向键配合的导向槽，这类彧角块的大彧支架内设置有供伸缩和导向用的孔或槽，这类彧角块配有第二连接座，所述第二连接座具有伸缩杆，伸缩杆能沿供伸缩和导向用的孔或槽径向活动，所述伸缩杆具有可弹性张开和闭合的卡部，所述卡部支在张开状态下支撑在大彧支架上的可转动凸轮上，在闭合状态下能使伸缩杆的其余部分沿供伸缩和导向用的孔或槽径向活动，所述凸轮连接有驱动其转动的手柄。

7.如权利要求3所述的自动缫丝机的大彧装置，其特征在于所述其中的一个或数个彧角块还同时通过伸缩机构可径向伸缩地连接在其大彧支架上。

8.如权利要求3所述的自动缫丝机的大彧装置，其特征在于对于可伸缩地连接在大彧支架上的彧角块，在其所连接的大彧支架的对称侧的大彧支架部位设有可调节缫丝用大彧平衡的平衡块。

9.如权利要求1所述的自动缫丝机的大彧装置，其特征在于所述内轴套组合件具有用于和外套管之间进行动力传递的键；所述轴向定位部件为销钉，所述左右两个套体的外端分别具有供销钉插入的通孔，所述销钉的端面作为所述摩擦部位，所述销钉由弹簧压紧安装在内轴套组合件中，大彧轴上设有若干浅槽，销钉从通孔插入所述浅槽。

10.如权利要求1所述的自动缫丝机的大彧装置，其特征在于所述左右两个套体的内端具有沿套体的圆周表面延伸一体形成的卡扣以及卡口，所述左右两个套体通过卡扣以及卡口配合形成的卡接结构进行可拆式卡接。
