1.一种熔融共混制备高韧聚合物共混物合金的方法，其步骤是：A、母料制备：将碳纳米管与双酚A型聚碳酸酯按1-20:100的质量比进行熔融共混，冷却固化后制得母料；所述的熔融共混的工艺条件是：温度为双酚A型260-280℃，共混时间为5-

20min；所述的碳纳米管是直径为0.5-200nm，长度为100nm-50μm的单壁碳纳米管或者多壁碳纳米管；

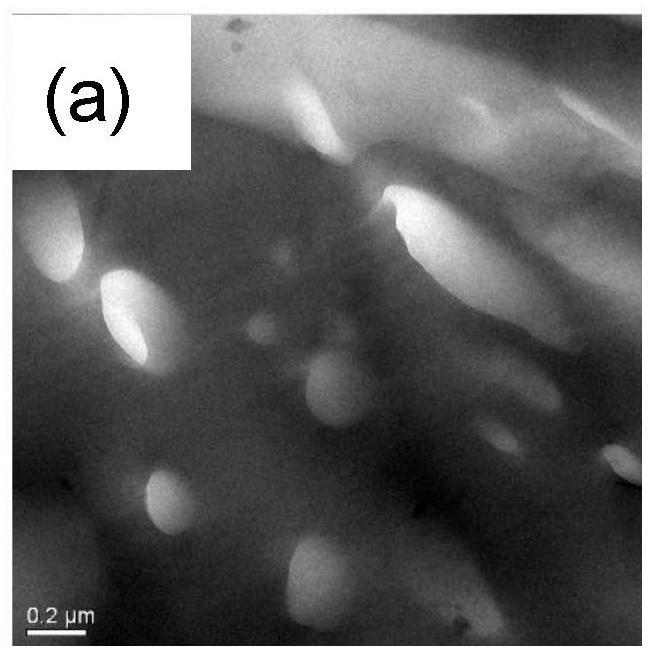

B、合金制备：将双酚A型聚碳酸酯、改性聚合物、增容剂和母料按40-75:15-45:1-10:1-

5的质量比例熔融共混，冷却固化后既得；

其中所述的改性聚合物为ABS工程塑料、聚乳酸、聚烯烃类聚合物中的一种；增容剂为能促进双酚A型聚碳酸酯和改性聚合物结合的增容剂；所述的熔融共混的工艺条件是：温度为260-280℃，共混时间为5-20min。
