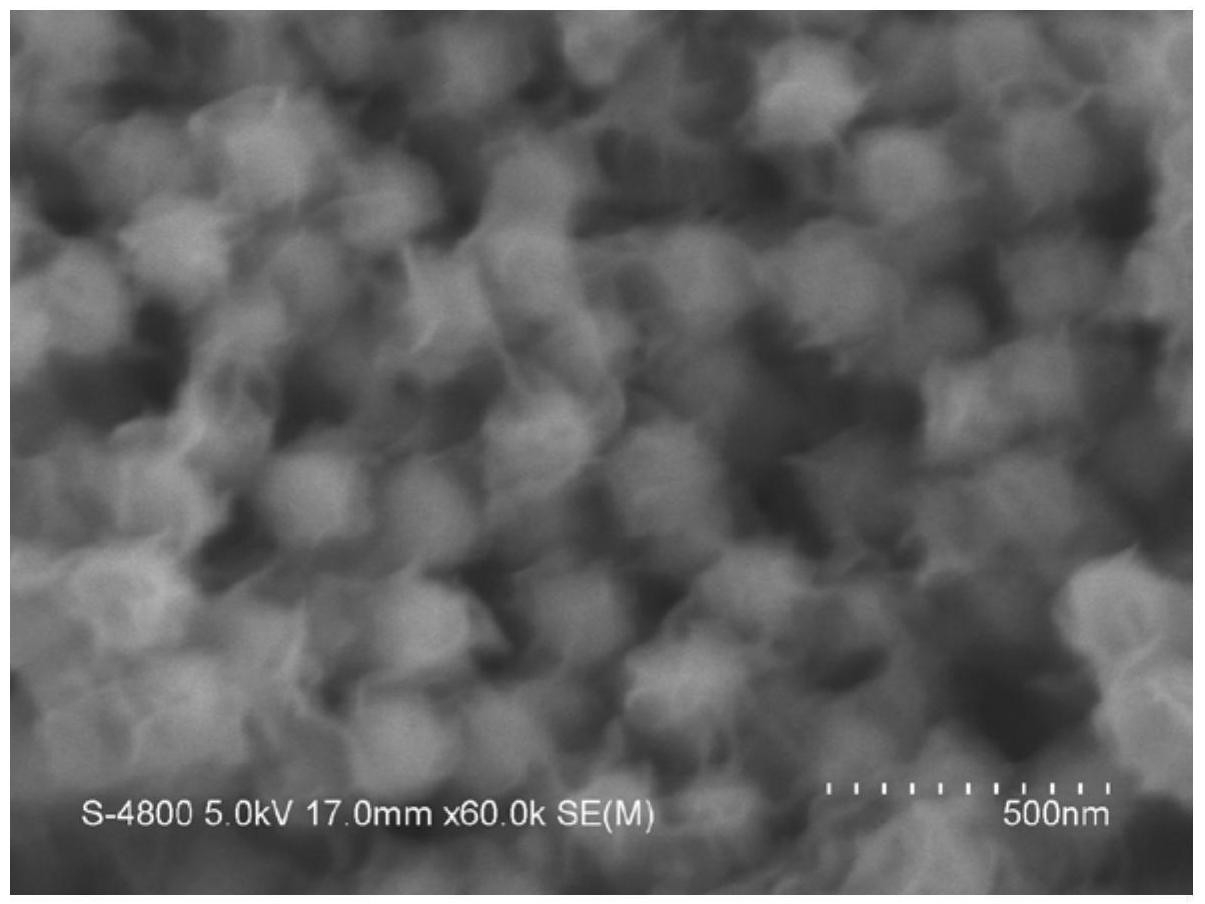

1.一种钴/贵金属/氢氧化钴纳米复合材料，所述纳米复合材料具有磁性核壳结构，磁性核壳结构表面形貌呈花球状，平均粒径170～220nm，核心为钴纳米颗粒，贵金属壳层包裹钴纳米颗粒，最外层为氢氧化钴保护层；

所述贵金属选自铂、钯、金中的一种或几种。

2.如权利要求1所述的钴/贵金属/氢氧化钴纳米复合材料的制备方法，步骤包括：A、将二价钴盐或其溶液和聚乙烯吡咯烷酮溶解于水中，超声混合均匀形成混合溶液；

B、通惰性气体保护30分钟以上后，在15-30℃搅拌条件下，向步骤A制得的混合溶液加入硼氢化钠溶液，反应10分钟，然后向混合溶液中加入贵金属盐溶液，20分钟后停止通气，而后反应继续10分钟以上；

C、将反应产物离心分离，洗涤干净，即得到钴/贵金属/氢氧化钴纳米复合材料；

所述二价钴盐与硼氢化钠的物质的量比为1：6～30；

所述混合溶液中二价钴盐与聚乙烯吡咯烷酮的浓度分别为0.2mmol/L、2～4g/L；硼氢化钠溶液的浓度为10～20mmol/L，贵金属盐溶液的浓度为0.5～2mmol/L；

所述二价钴盐与贵金属盐溶液中贵金属盐的物质的量比为10：1～9。

3.如权利要求2所述的制备方法，其特征在于：所述二价钴盐选自硝酸钴、氯化钴中的一种。

4.如权利要求2所述的制备方法，其特征在于：所述贵金属盐选自K2PdCl4、K2PtCl4、KAuCl4中的一种或几种。

5.如权利要求1所述的钴/贵金属/氢氧化钴纳米复合材料作为催化对硝基苯酚还原反应的应用。
