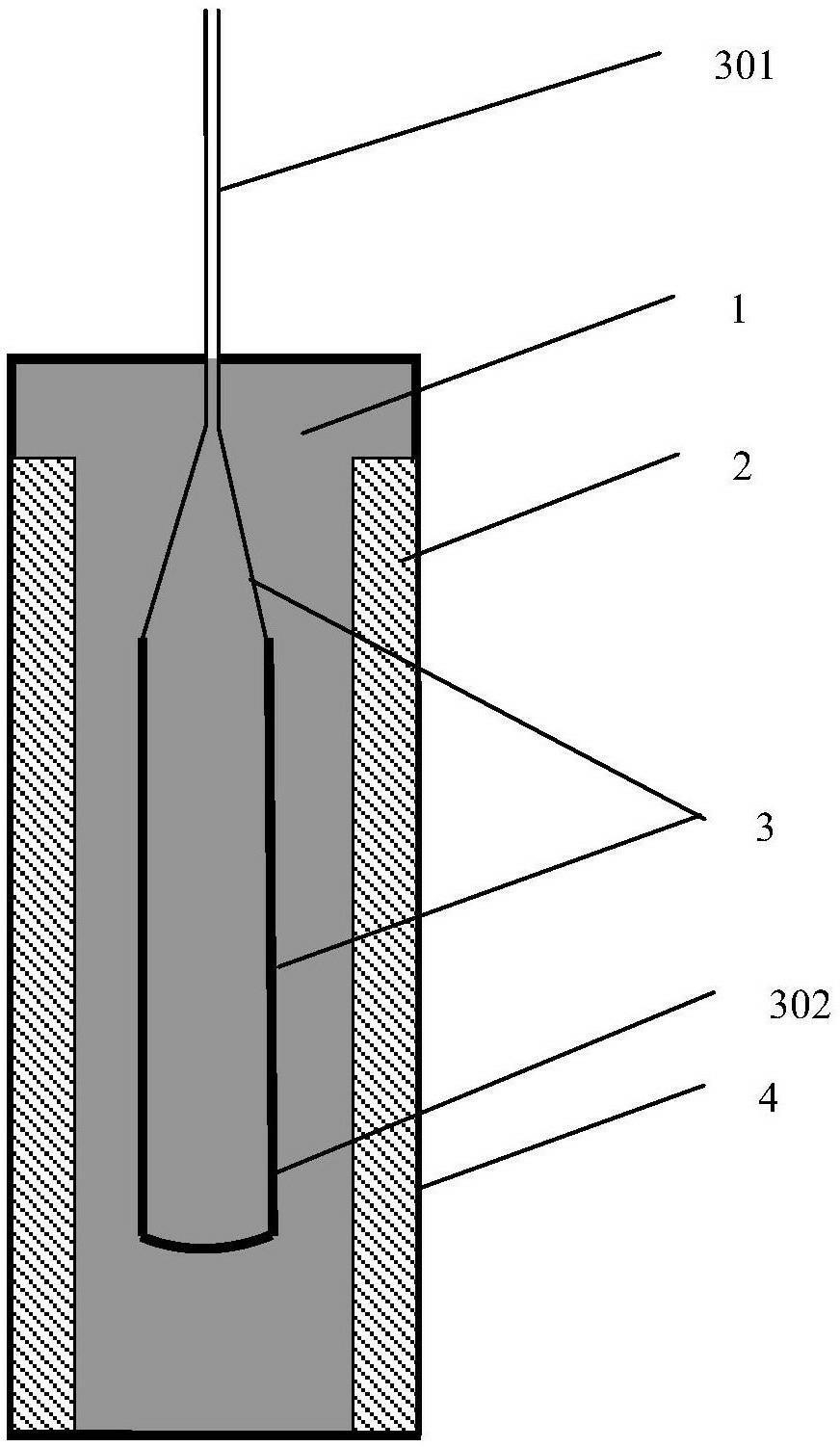

1.一种爆破药包，包括柱状药包外壳（4）、设在柱状药包外壳（4）内的柱状燃烧剂（1），其特征在于：所述的柱状燃烧剂（1）与柱状药包外壳（4）之间充填有气体发生剂（2），柱状燃烧剂（1）内埋设有电热元件（3），所述的电热元件（3）为两端与导线连接的U型电热丝；

所述柱状燃烧剂（1）的高度低于柱状药包外壳（4）高度5～10mm，柱状燃烧剂（1）的直径小于柱状药包外壳（4）的内径6～8mm；

所述的柱状燃烧剂（1）为：Al粉18~20份，CuO粉80~88份，石蜡2~5份，按重量份数混合制成；

所述的气体发生剂（2）为在300℃以上高温条件下能迅速产生气体的KAl(SO4)2·12H2O或NH4Al(SO4)2·12H2O；

所述气体发生剂（2）失去结晶水的温度至少高于石蜡熔点5℃；

所述Al粉、CuO粉的粒度在300目以下，纯度在95%以上；

所述气体发生剂（2）的粒度在200目以下，纯度在95%以上。

2.一种权利要求1所述的爆破药包的制作方法，其特征在于，包括以下步骤：a．把U型电热丝的两端与导线连接制成电热元件（3）；

b．按重量份数分别称取Al粉、CuO粉和石蜡，先用超声共混法将Al粉和CuO粉混合均匀，超声时间不少于30min；再将熔点为50-60℃的石蜡放在容器中加热熔化；随后把混合后的Al粉和CuO粉粉末加入到熔化的石蜡中并搅拌均匀，制成燃烧剂；

c．将尚未固化的燃烧剂装入柱形模具，同时插入电热元件（3），待其凝固成柱状燃烧剂（1）后，将其居中装入柱状药包外壳（4）内；所述柱状燃烧剂（1）的高度低于柱状药包外壳（4）高度5～10mm，柱状燃烧剂（1）的直径小于柱状药包外壳（4）的内径6～8mm；

d．在柱状药包外壳（4）与柱状燃烧剂（1）之间的空隙内装填气体发生剂（2）粉末；

e．用尚未固化的燃烧剂将气体发生剂（2）完全封闭在柱状药包外壳（4）内，即完成爆破药包的制作。
