专利号: 2014102599510
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

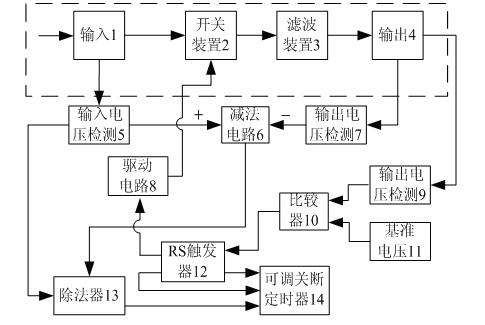

1.一种开关变换器的恒频固定关断时间控制装置,包括功率电路和控制电路,所述功率电路包括输入(1)、开关装置(2)、滤波装置(3)和输出(4),输入(1)连接到开关装置(2),经过开关装置(2)后传输到滤波装置(3),经过滤波装置(3)的作用后进入输出(4),所述控制电路包括第二输出电压检测装置(9)、基准电压(11)、比较器(10)、RS触发器(12)、可调关断定时器(14)和驱动电路(8),输出(4)连接至第二输出电压检测装置(9),第二输出电压检测装置(9)和基准电压(11)都连接到比较器(10),后传输到RS触发器(12),再经过驱动电路(8)连接至开关装置(2);其特征在于:所述控制电路还包括输入输出电压反馈调节回路,所述输入输出电压反馈调节回路包括输入电压检测装置(5)、第一输出电压检测装置(7)、减法电路(6)以及除法器(13),输入(1)连接至输入电压检测装置(5),输出(4)连接至第一输出电压检测装置(7),输入电压检测装置(5)的输出端和第一输出电压检测装置(7)的输出端都连接至减法电路(6)的输入端,同时输入电压检测装置(5)的输出端和减法电路(6)的输出端连接到除法器(13)的输入端,除法器(13)输出端以及RS触发器(12)输出端连接至可调关断定时器(14)的输入端,可调关断定时器(14)的输出端连接至RS触发器(12)的输入端。

2.根据权利要求1所述的开关变换器的恒频固定关断时间控制装置,其特征在于:所述功率电路具体包括开关管S、二极管D、电容C、负载R、电感L,输入电压的正极与开关管S的漏极相接,负极与二极管D的阳极、电容C的一端和负载R的一端相接,与负载R连接的这一端为负极输出端,开关管S的源极与二极管D的阴极和电感L的一端相接,电感L的另一端与电容C的一端和负载R的另一端相接,与负载R连接的这一端为正极输出端。

3.根据权利要求2所述的开关变换器的恒频固定关断时间控制装置,其特征在于:所述正极输出端与比较器的正端相连,比较器的负端连接基准电压,比较器的输出端与RS触发器的S端相连,RS触发器的 端通过驱动电路与开关管S的栅极连接,R端和Q端都与可调关断定时器连接。

4.根据权利要求3所述的开关变换器的恒频固定关断时间控制装置,其特征在于:所述输入电压的输入端连接至输入电压检测装置(5),所述输出正极连接至第一输出电压检测装置(7)。
