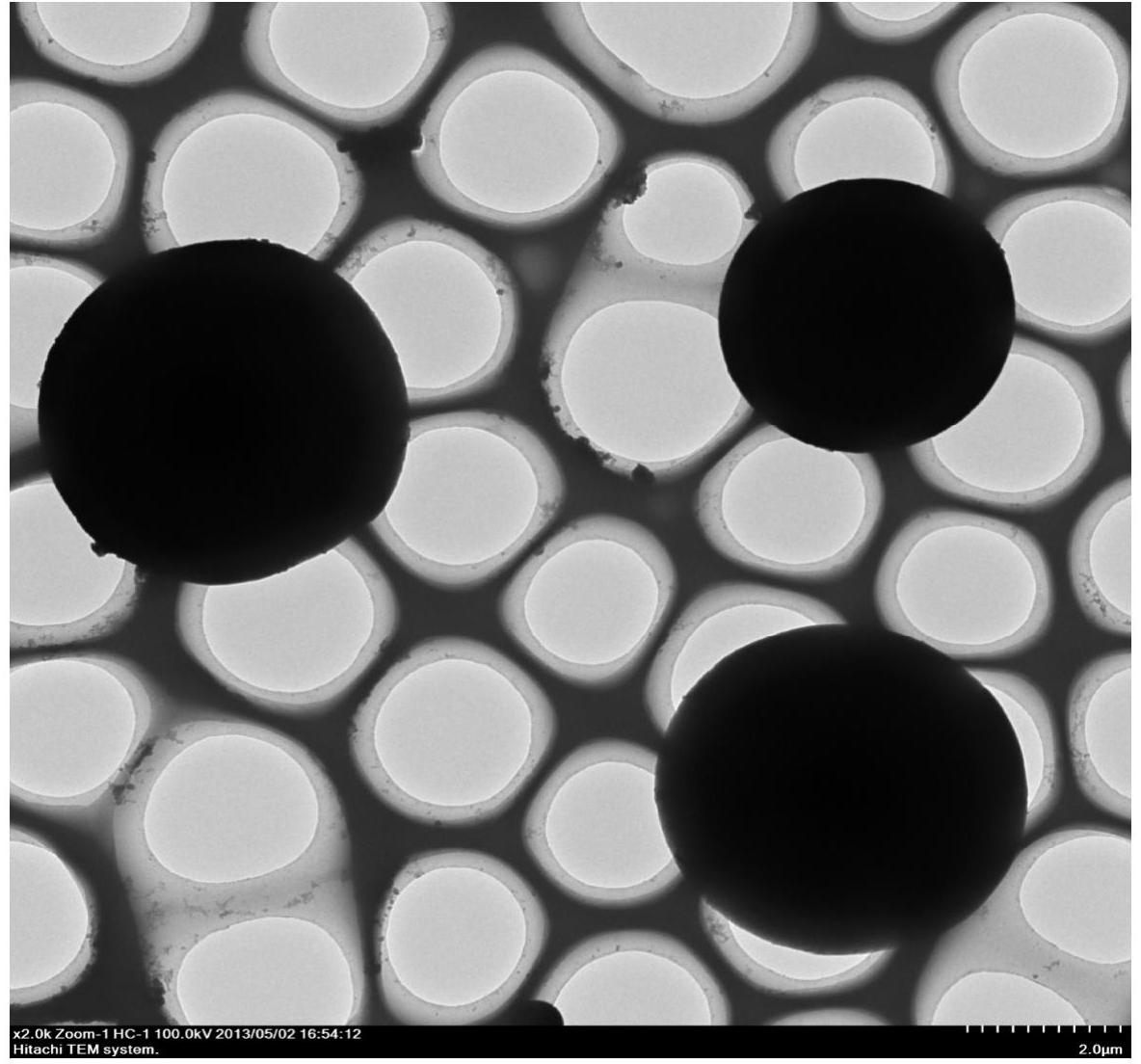

1.一种具有高体积比电容的氟氮共掺杂石墨化碳微球的方法，其特征在于：它是将质量百分比为：碳源16％～82％、氮源13％～71％、氟源3％～17％和表面活性剂1％～

18％，在氮气保护下，将碳源、氮源、氟源和表面活性剂依次加入到反应釜中，搅拌10～30分钟，密封该反应釜；然后将该反应釜置于坩锅炉中,在300～600℃下加热6～48h，待反应釜自然冷却到室温，取出反应物；将获得的反应物依次用无水乙醇、0.1M～5M稀盐酸和蒸馏水洗涤3～6次，过滤，将所得的粉末置于真空干燥箱中于60～100℃真空干燥6～

12h。

2.根据权利要求1所述的具有高体积比电容的氟氮共掺杂石墨化碳微球的方法，其特征在于：碳源为苯、甲苯、二甲苯中任意一种；氮源是本身含氮的有机物为吡啶、乙二胺、吡咯、乙腈、苯胺中任意一种；氟源为氟硼酸铵、氟化铵、氟硼酸钠中的任意一种；表面活性剂为十六烷基三甲基溴化铵或十六烷基三甲基氯化铵。

3.根据权利要求2所述的具有高体积比电容的氟氮共掺杂石墨化碳微球的方法，其特征在于：表面活性剂为分析纯。

4.根据权利要求3所述的具有高体积比电容的氟氮共掺杂石墨化碳微球的方法，其特征在于：碳源、氮源、氟源和表面活性剂在反应釜中的填充量为60％～80％。
