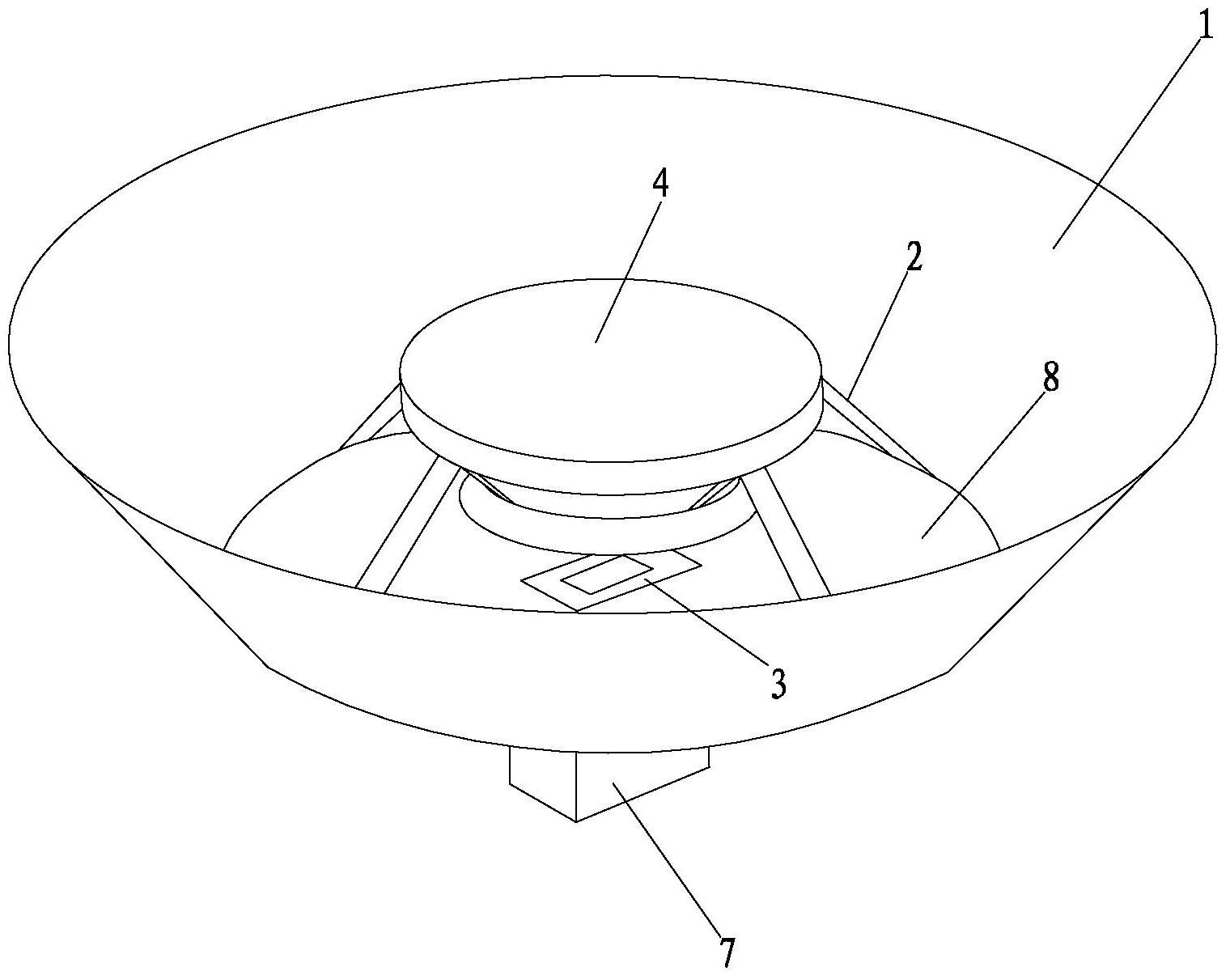

1.一种喇叭型低剖面宽带高增益天线,其特征在于:包括有金属底板、金属侧板、馈电波导、支架、顶层介质板和底层介质板;该金属侧板底边与金属底板外周边相连构成喇叭状;该顶层介质板和底层介质板由支架支承固定于金属底板上方,该顶层介质板为单层构成或至少两层介质板无间距叠加构成,该底层介质板也为单层构成或至少两层介质板无间距叠加构成;该金属底板中间还开有一定大小的馈电缝隙口,该馈电缝隙口正对底层介质板的底面。
2.根据权利要求1所述的一种喇叭型低剖面宽带高增益天线,其特征在于:所述顶层介质板底面距离底层介质板的顶面高度小于最低工作频率的四分之一波长,该顶层介质板与底层介质板之间填充有空气或泡沫材料。
3.根据权利要求1所述的一种喇叭型低剖面宽带高增益天线,其特征在于:所述金属底板为圆形且与金属侧板构成圆喇叭结构以增加天线的增益。
4.如权利要求1所述的一种喇叭型低剖面宽带高增益天线,其特征在于:所述金属底板为矩形且与金属侧板构成矩形喇叭结构以增加天线的增益。
5.根据权利要求1所述的一种喇叭型低剖面宽带高增益天线,其特征在于:所述底层介质板底面与金属反射平板顶面的间距小于最低工作频率的二分之一波长,所述金属底板顶面与底层介质板底面之间填充有空气或泡沫材料。
6.根据权利要求1所述的一种喇叭型低剖面宽带高增益天线,其特征在于:所述金属底板和金属侧板构成的喇叭状的高度,以及顶层介质板上表面距金属底板的距离,均为最低工作频率波长的1-1.5倍。
7.根据权利要求1所述的一种喇叭型低剖面宽带高增益天线,其特征在于:所述顶层介质板的尺寸等于或大于底层介质板尺寸;顶层介质板和底层介质板的直径或边长为最低工作频率波长的1.3-2.0倍。
8.根据权利要求1所述的一种喇叭型低剖面宽带高增益天线,其特征在于:还包括有馈电波导,该馈电波导通过所述馈电缝隙口耦合给天线馈电,该馈电缝隙口设有金属膜片以进行阻抗匹配。
9.根据权利要求1所述的一种喇叭型低剖面宽带高增益天线,其特征在于:所述馈电缝隙口处的馈电可通过微带贴片小天线或L型单极子小天线替代。
10.根据权利要求1所述的一种喇叭型低剖面宽带高增益天线,其特征在于:所述支架包括两连接条及四个支撑脚,该两连接条分别固定于所述顶层介质板外周和底层介质板外周,该两连接条之间还设有连接板,该四个支撑脚一端与连接条固定连接,另一端固定于所述金属底板与金属侧板连接处。
