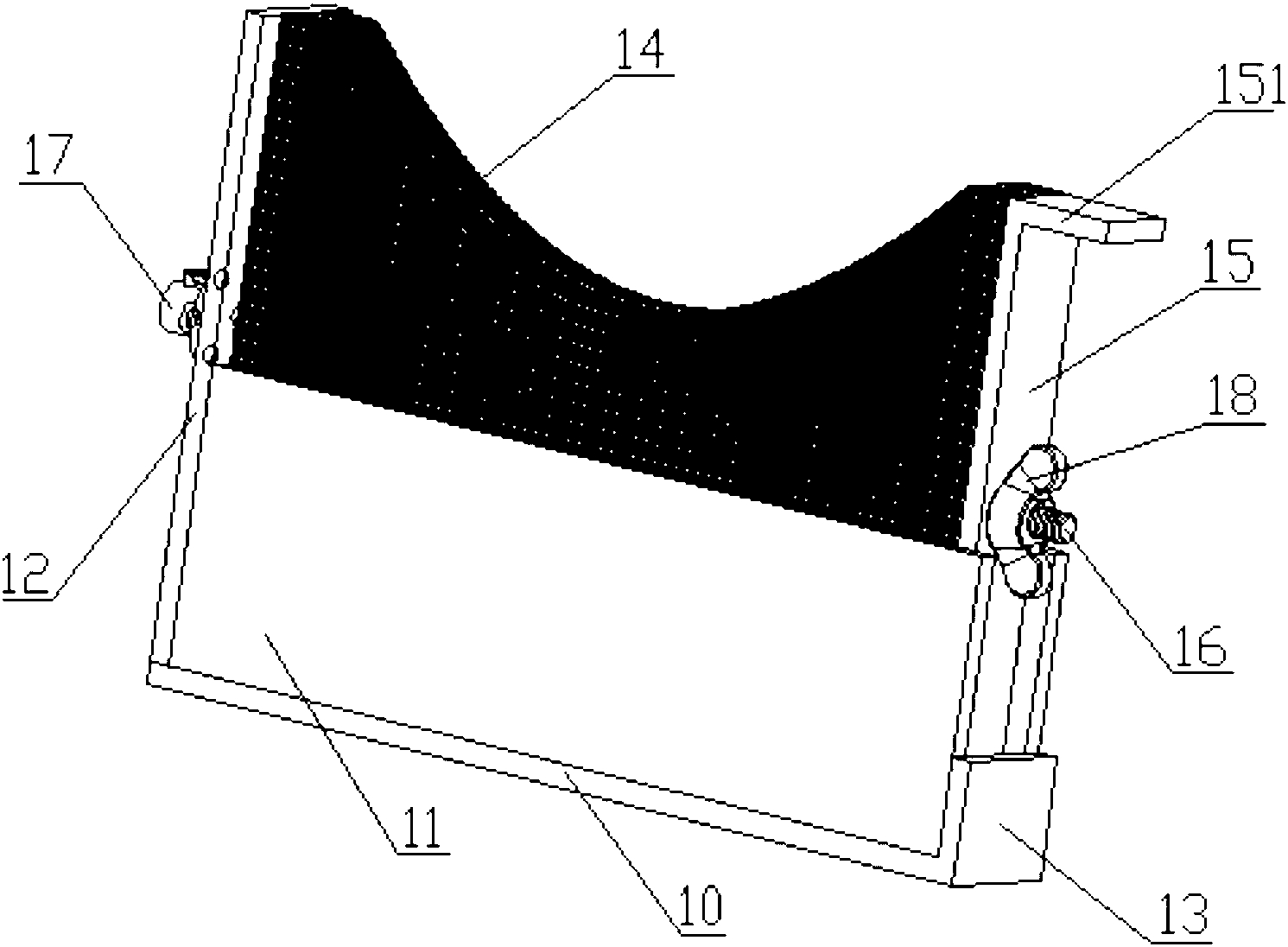

1.一种曲线块，适用于模拟不同的从动件位移曲线用以配合绘制相应的凸轮轮廓曲线，其特征在于，所述曲线块包括底板、两个侧板、第一挡板、第二挡板及多个调节片；所述两个侧板垂直于所述底板并相对平行设置，所述第一挡板与所述第二挡板垂直于所述底板及所述两个侧板并相对设置，所述多个调节片依次贴合在一起并置于所述两个侧板及所述第一挡板、第二挡板围成的凹槽中；

所述曲线块还包括压板、直杆、第一紧固件和第二紧固件，所述压板置于第一挡板和第二挡板的中间并与所述第一挡板保持平行，所述第一挡板和所述压板的同一水平高度上分别设置有第一通孔和第二通孔，所述多个调节片的中部分别设置有腰圆孔，所述腰圆孔的长轴方向与所述底板垂直，所述直杆穿过所述第一通孔、所述腰圆孔及所述第二通孔，所述第一紧固件及所述第二紧固件分别紧固于所述直杆的两端，使得所述第一挡板和所述压板夹紧所述调节片。

2.根据权利要求1所述的曲线块，其特征在于，所述两个侧板的高度低于所述第一通孔及所述第二通孔，所述第二挡板的高度低于所述两个侧板。

3.根据权利要求1所述的曲线块，其特征在于，所述压板的远离所述底板的一端设有折弯提板。

4.根据权利要求1所述的曲线块，其特征在于，所述直杆的其中一端上设置有螺纹，所述第二紧固件配合所述螺纹紧固所述压板，第一紧固件固定在所述直杆上未设螺纹的一端。

5.根据权利要求1所述的曲线块，其特征在于，所述第一紧固件为圆法兰，所述圆法兰通过螺栓固定在所述第一挡板上，所述圆法兰的中央为柱形通孔，所述柱形通孔与所述第一通孔同轴。

6.根据权利要求5所述的曲线块，其特征在于，所述圆法兰上设置有垂直并穿过所述柱形通孔的螺纹孔，所述圆法兰上还设置有限位螺栓，所述限位螺栓紧固在所述螺纹孔上。

7.根据权利要求1所述的曲线块，其特征在于，所述第二紧固件为蝶形螺母。

8.根据权利要求1所述的曲线块，其特征在于，所述调节片的厚度为0.2-1.5mm。

9.根据权利要求1所述的曲线块，其特征在于，所述两个侧板间的间距比所述调节片宽0.1-0.2mm。

10.一种凸轮轮廓曲线绘图仪，其特征在于，所述绘图仪包括：

曲线块、底座、支架、画笔、拉线、设置在所述底座上的第一支架和第二支架、设置在所述第一支架上的转动轴、设置在所述转动轴上且随所述转动轴的转动而转动的第一滑轮和画板、设置在所述第二支架上的第二滑轮、以及带动所述转动轴旋转的动力装置；

所述曲线块为如权利要求1-9任一项所述的曲线块；

所述第二滑轮设于所述第一滑轮下方，所述底座上设有滑槽，所述曲线块与所述底座通过所述滑槽滑动连接，所述第二支架设置在所述滑槽的一端，所述拉线的一端固定在所述第一滑轮上，所述拉线的另一端绕过所述第二滑轮后固定在所述曲线块上；

所述支架包括伸缩杆、横杆和限位杆，所述画笔设于所述横杆的一端，所述限位杆的一端与所述横杆的另一端垂直连接，所述限位杆的另一端与所述曲线块的曲线开口滑动连接，所述伸缩杆的一端与所述横杆的中部垂直连接，所述伸缩杆的另一端与所述底座连接，所述画笔的笔尖与所述画板接触。
