1.一种快速评价铁催化剂对低碳烯烃选择性的方法，其特征在于，用渗碳性能参考曲线（Q）标定Fe催化剂样品在催化反应产物中烃类的选择性，步骤包括，程序一，形成渗碳性能参考曲线Q；程序二，对待测的Fe催化剂样品进行渗碳测试；程序三，将程序二中的结果与程序一中的参考曲线Q进行比对，获得待测Fe催化剂样品的产物中低碳烯烃（乙烯、丙烯和丁烯及其异构体）选择性的结果。

2.根据权利要求1所述的一种快速评价铁催化剂对低碳烯烃选择性的方法，其特征在于，形成渗碳性能参考曲线Q的步骤包括，第一步，制备添加不同含量K和/或Mn助剂的Fe的氧化态样品；

第二步，对第一步中制备的样品进行H2的还原处理，形成还原态的金属样品；

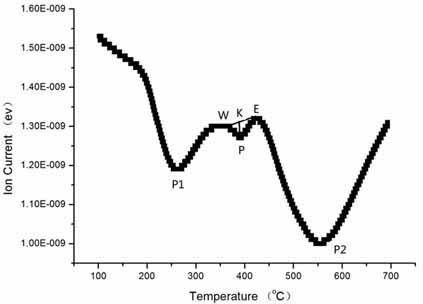

第三步，用含有CO的气体对第二步中还原态的样品进行渗碳处理，在线检测不同温度下CO的消耗量，形成以温度为横坐标，以仪器检测的CO信号强度为纵坐标的渗碳曲线；

第四步，将第三步所得各样品的渗碳曲线中处于360℃至460℃温度区间内的CO消耗曲线的极值点的极值与该点在对应的基线上投影点的纵坐标值之间的相对差值（H）记录下来，形成数据表A；

第五步，对第二步中形成的还原态的样品进行催化反应评价，不同催化剂样品在催化反应中产物中的低碳烯烃选择性（S）形成数据表B；

第六步，综合比对数据表A和数据表B，以H为横坐标，以S为纵坐标，形成渗碳性能参考曲线Q。

3.根据权利要求1所述的一种快速评价铁催化剂对低碳烯烃选择性的方法，其特征在于，完成程序一和程序二所用的设备为同一硬件平台，此平台包括，输送系统，反应系统，反应产物检测分析系统；输送系统中，不同的介质在不同的管路中流动，用不同的气体质量流量计控制气体的流量，用计量泵控制和输送液体；反应系统包括，装载催化剂样品的反应单元和提供反应所需能量的单元；反应产物检测分析系统包括可以在线检测从反应单元流出的产物组成的检测器系统和相应的数据收集分析系统。

4.根据权利要求3所述的一种快速评价铁催化剂对低碳烯烃选择性的方法，其特征在于，反应系统中装载催化剂样品的反应单元的制造材质可以是金属的，也可以是石英的；反应单元可以是单通道的，也可以是多通道的；反应系统中提供反应所需能量的单元的供能形式可以是电阻丝加热，硅碳棒加热，也可以是微波供能，等离子体供能。
