专利号: 2014102949035
申请人: 蒋加顺
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

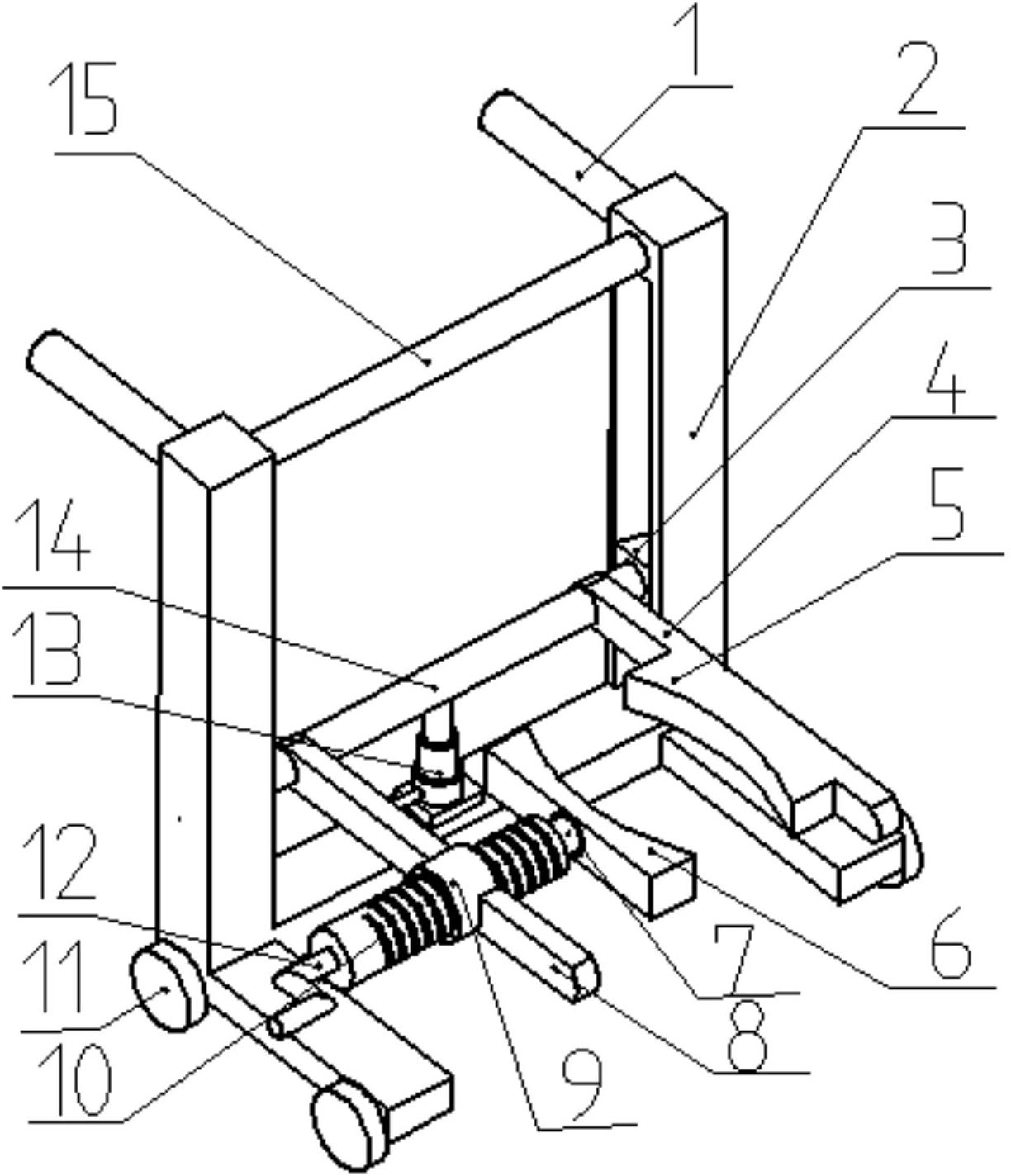

1.一种室内大花盆搬运装置,是由手把、车架、滑块、后装夹板、后夹持手、前夹持手、直线轴承、前装夹板、螺纹套筒、螺纹杆、车轮、手摇把、液压千斤顶、升降杆、扶手杆组成的,其特征在于:手把固定连接在车架左侧,扶手杆安装在车架顶端,升降杆与滑块固定在一起,滑块安装在车架滑槽内,升降杆固定安装在液压千斤顶上方,液压千斤顶安装在车架底板上方,后装夹板固定在升降杆右方,后夹持手安装在后装夹板前方,前装夹板固定在升降杆右方,螺纹套筒安装在前装夹板上,螺纹杆安装在螺纹套筒上,前夹持手通过直线轴承固定安装在螺纹杆前端,手摇把固定连接在螺纹杆后端,车身在车轮上方,所述的直线轴承直接与螺纹杆连接,将螺纹杆的旋转运动转变为直线移动,前夹持手直接与直线轴承配合连接安装在螺纹杆前端,可直接由螺纹杆带动其直线移动,所述的螺纹套筒固定安装在前装夹板上形成一个固定结构,螺纹杆通过螺旋副配合安装在螺纹套筒上,两者形成一个螺旋副,并且可以作为一个自锁结构,所述的升降杆与前装夹板、后装夹板、滑块固定连接在一起,组成升降装置置于液压千斤顶上方,车架内开有滑槽,升降装置的滑块可以在车架滑槽内滑动,所述的后夹持手与后装夹板连接在一起,前夹持手与前装夹板连接在一起,组成夹持机构,所述的手把、车架与扶手杆组成一个整体置于车轮上方,组成一个完整的移动装置,所述的车轮数量为4个,保持搬运的稳定性。
