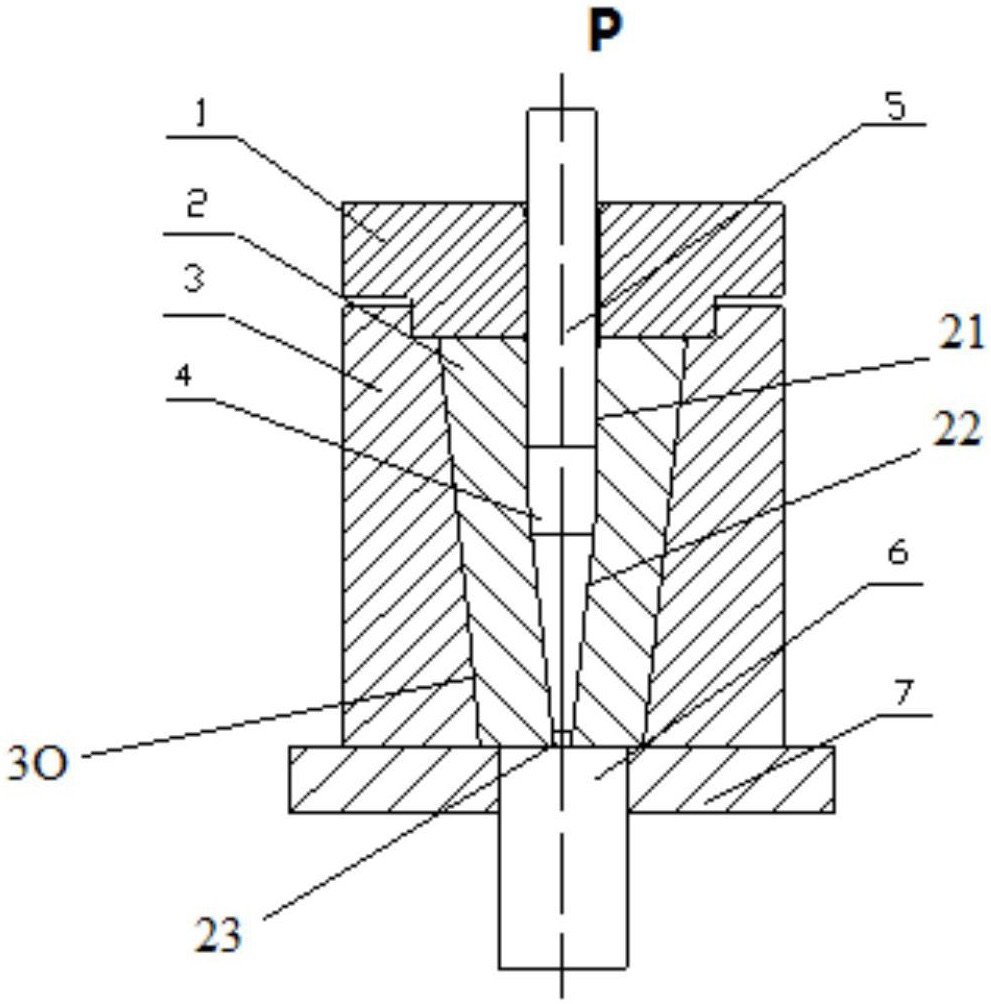

1.一种连续变断面循环挤压用复合模具，其特征在于，包括上模(1)、组合下模和工作台；组合下模是由分成两半的锥模(2)和与之相配合的模套(3)组成；锥模(2)设置于模套(3)的倒圆台形锥孔(30)中，并与模套(3)锥面配合； 锥模(2)沿轴线设有模腔，模腔上部设计成第一圆柱孔(21)，中部为倒圆台孔(22)，下部为第二圆柱孔(23);第一圆柱孔(21)的直径等于倒圆台孔(22)大端的直径，第二圆柱孔(23)的直径等于倒圆台孔(22)小端的直径； 组合下模设置在工作台上，上模(1)设置于组合下模上端；上模(1)中心设有导向孔，挤压杆(5)穿过所述导向孔伸入所述第一圆柱孔(21)中。

2.根据权利要求1所述的一种连续变断面循环挤压用复合模具，其特征在于，锥模(2)沿轴线分为两半。

3.根据权利要求1所述的一种连续变断面循环挤压用复合模具，其特征在于，工作台上设有通孔，该通孔中设有顶出杆¢)，顶出杆¢)的上表面与工作台的顶面平齐；顶出杆(6)与锥模(2)同轴设置，顶出杆¢)的直径小于锥模(2)下端的直径，大于第二圆柱孔(23)的直径。

4.根据权利要求1所述的一种连续变断面循环挤压用复合模具，其特征在于，上模(1)和组合下模之间设有一对相互配合的凸台和凹槽，该对凸台和凹槽在挤压时，便于上模(1)和组合下模对中，而上模(1)对圆柱试样(4)和挤压杆(5)有导向作用。

5.根据权利要求1所述的一种连续变断面循环挤压用复合模具，其特征在于，挤压时，圆柱试样(4)完全位于第一圆柱孔(21)内。

6.根据权利要求1所述的一种连续变断面循环挤压用复合模具，其特征在于，挤压杆的直径比上模的导向孔的内径小0.5mm。

7.根据权利要求1所述的一种连续变断面循环挤压用复合模具，其特征在于，顶出杆直径比锥模下底面直径小4_。

8.权利要求1所述连续变断面循环挤压用复合模具的操作方法，其特征在于，包括以下步骤: 第1步，首先将挤压模的锥模(2)和圆柱试样(4)分别进行加热，然后将锥模(2)和模套(3)组合在一起，随后将圆柱试样(4)从加热炉内取出放入组合下模模腔的第一圆柱孔(21)中，之后将其放在工作台上，并使锥模(2)的下端与工作台上的顶出杆(6)对齐；接着将上模(1)与组合下模进行配合，然后放入挤压杆(5);挤压杆下行加压对预先放置于组合下模模腔中的圆柱试样⑷进行挤压，在压力的作用下，材料进入锥模⑵的倒圆台孔(22)成形为具有锥度的连续变断面试样，挤压变形结束；接着先取掉挤压杆(5)，再移走上模(1)，随后使顶出杆(6)上行，在压力的作用下将锥模(2)和试样顶出，随着顶出行程的增加，锥模分成两半，取出试样，得到连续变断面试样；接着将连续变断面试样进行加热，随后又将两半锥模(2)放入另一个加热炉中进行加热； 第2步，接着将挤压后的连续变断面试样小头朝上进行镦粗，获得圆柱试样；记录好圆柱试样变形的大小方向，之后放入加热炉加热； 第3步，从加热炉中取出试样，并将变形量小的一端先置入挤压模的组合下模模腔中，重复第1步的动作进行挤压； 第4步，重复第2步的动作，将挤压后的试样镦粗成圆柱体，此步完成后实现了 1个变形循环；重复步骤1〜4进行若干个变形循环。
