1.一种氟硼硅酸盐基红色荧光粉的制备方法，其特征在于采用高温固相法，包括以下步骤:

(1) 以含有钡离子Ba2+、RIII离子、硅离子Si4+、硼离子B3+、氟离子F-、铕离子Eu3+的化合物为原料，按化学式BaRIII6(Si3B6O24)F2:x Eu3+中各物质摩尔比称取原料，研磨并混合均匀；

所述的RIII离子为La3+、Pr3+、Nd3+、Sm3+、Gd3+、Tb3+、Dy3+、Ho3+、Er3+、Yb3+、Lu3+及Y3+离子中的一种，其中x 为Eu3+离子替换RIII的摩尔百分比系数，0.0001≤x ≤1；

(2) 将步骤（1）得到的混合物在空气气氛下预煅烧1～2次，预煅烧温度为400～850℃，每次预煅烧时间为6～14小时；

(3) 自然冷却，研磨并混合均匀后，在空气气氛下煅烧，煅烧温度为850～1200℃，煅烧时间为8～16小时，自然冷却后得到氟硼硅酸盐基红色荧光粉。

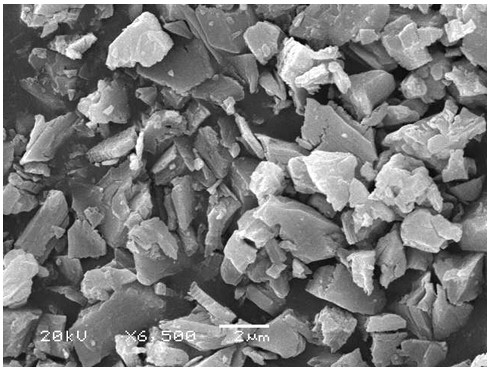

2.根据权利要求1所述的一种氟硼硅酸盐基红色荧光粉的制备方法，其特征在于：所述

2+ - III III

的含钡离子Ba 、氟离子F的化合物为氟化钡BaF2；所述的含有R 离子的化合物为R 的氧化物、RIII的硝酸盐、RIII的硫酸盐及RIII的有机络合物中的一种；其中RIII为La3+、Pr3+、Nd3+、Sm3+、Gd3+、Tb3+、Dy3+、Ho3+、Er3+、Yb3+、Lu3+及Y3+离子中的一种；所述的含有硅离子Si4+的化合物为二氧化硅SiO2；所述的含有硼离子B3+的化合物为三氧化二硼、硼酸中的一种；所述的含有铕离子Eu3+的化合物为氧化铕、硝酸铕、硫酸铕以及草酸铕中的一种。

3.根据权利要求1所述的氟硼硅酸盐基红色荧光粉的制备方法，其特征在于，步骤（2）中所述的预煅烧温度为500～850℃，预煅烧时间为7～12小时；步骤（3）中所述煅烧温度为

850～1100℃，煅烧时间为9～14小时。

4.一种氟硼硅酸盐基红色荧光粉的制备方法，其特征在于采用化学溶液法，包括以下步骤：

(1) 以含有钡离子Ba2+、RIII离子、硅离子Si4+、硼离子B3+、氟离子F-、铕离子Eu3+的化合物为原料，按化学式BaRIII6(Si3B6O24)F2:x Eu3+中各物质摩尔比称取原料，研磨并混合均匀；

所述的RIII离子为La3+、Ce3+、Pr3+、Nd3+、Sm3+、Gd3+、Tb3+、Dy3+、Ho3+、Er3+、Yb3+、Lu3+及Y3+离子中的一种，其中x 为铕离子Eu3+替换RIII离子的摩尔百分比系数，0.0001≤x ≤1；将各原料分别溶解于稀硝酸中，用去离子水稀释后，再分别按各原料中反应物质量的0.5～2.0 wt%添加络合剂，得到各原料的混合液；所述的络合剂为柠檬酸、草酸中的一种；

(2) 将各原料的混合液缓慢混合，在温度为50～100℃的条件下搅拌1～2小时，静置、烘干，得到蓬松的前驱体；

(3) 将前驱体置于马弗炉中，在空气气氛下预煅烧1～2次，预煅烧温度为300～550℃，预煅烧时间为6～14小时；

(4) 自然冷却后，研磨并混合均匀，在空气气氛中煅烧，煅烧温度为550～800℃，煅烧时间为8～16小时，自然冷却后得到一种氟硼硅酸盐基红色荧光粉。

5.根据权利要求4所述的一种氟硼硅酸盐基红色荧光粉的制备方法，其特征在于：所述的含钡离子Ba2+、氟离子F-的化合物为氟化钡BaF2；所述的含有RIII离子的化合物分别为RIII的氧化物、RIII的硝酸盐，RIII的硫酸盐以及RIII的有机络合物中的一种；其中RIII为La3+、Ce3+ 3+ 3+ 3+ 3+ 3+ 3+ 3+ 3+ 3+ 3+ 3+、Pr 、Nd 、Sm 、Gd 、Tb 、Dy 、Ho 、Er 、Yb 、Lu 及Y 离子中的一种；所述的含有硅离子Si4+的化合物为正硅酸乙酯Si(OC2H5)4；所述的含有硼离子B3+的化合物为三氧化二硼、硼酸中的一种；所述的含有铕离子Eu3+的化合物为氧化铕、硝酸铕、硫酸铕以及草酸铕中的一种。

6.根据权利要求4所述的一种氟硼硅酸盐基红色荧光粉的制备方法，其特征在于：步骤（3）所述的预煅烧温度为400～550℃，预煅烧时间为7～12小时；步骤（4）所述的煅烧温度为

550～700℃，煅烧时间为9～14小时。
