专利号: 2014103045004
申请人: 上海林蔷实业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

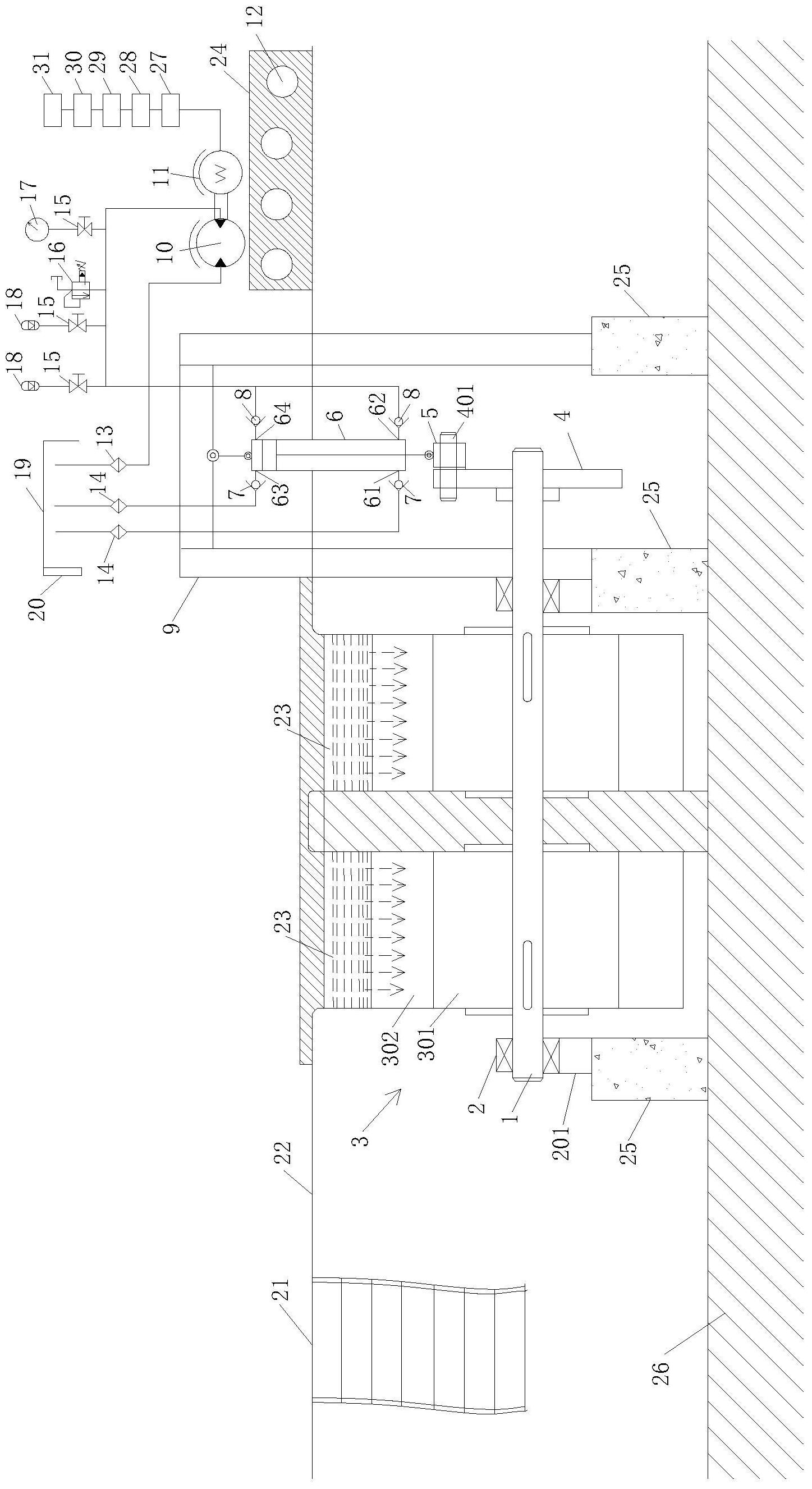

1.一种用于拦水堤坝的水力发电装置,其特征在于,包括:

主轴,其两端通过轴承安装于位于支撑柱上方的轴承座中;

水轮,其具有转轮以及多个水斗,所述转轮套设于所述主轴上,所述多个水斗沿着所述转轮的圆周方向布置,用于承接由所述拦水堤坝的排水口排出的水;

偏心机构,具有圆盘、偏心轴及滑套,所述圆盘套设于所述主轴一端,所述偏心轴固定于所述圆盘上,所述滑套与所述偏心轴枢接;

液压油箱,装有液压油;

液压缸,其缸体可转动地安装于龙门钢架上,所述液压缸的活塞杆与所述滑套相接,所述液压缸具有有杆腔与无杆腔,所述有杆腔具有第一进油口和第一出油口,所述无杆腔具有第二进油口和第二出油口,所述第一进油口与第二进油口分别通过进油管路与所述液压油箱相连,所述进油管路上设置有用于防止油液倒流至所述液压油箱的进油单向阀;

液压马达,所述第一出油口与第二出油口分别通过出油管路与所述液压马达的进油口连接,所述出油管路上设置有用于防止油液倒流至所述液压缸的出油单向阀,所述液压马达的出油口与所述液压油箱相接;

发电机,由所述液压马达驱动转动。

2.根据权利要求1所述的用于拦水堤坝的水力发电装置,其特征在于,所述拦水堤坝的一侧设置有排洪闸。

3.根据权利要求1所述的用于拦水堤坝的水力发电装置,其特征在于,所述出油管路连接有蓄能管路,所述蓄能管路上设置有蓄能器以及用于控制所述蓄能器与所述出油管路接通或断开的球阀。

4.根据权利要求1所述的用于拦水堤坝的水力发电装置,其特征在于,所述出油管路连接有调压管路,所述调压管路上设置有调压器。

5.根据权利要求1所述的用于拦水堤坝的水力发电装置,其特征在于,所述出油管路连接有压力表。

6.根据权利要求1所述的用于拦水堤坝的水力发电装置,其特征在于,所述排水口的数量为两个,所述水轮的数量为两个,其间隔地设置于所述主轴上,分别与各所述排水口相对。

7.根据权利要求1所述的用于拦水堤坝的水力发电装置,其特征在于,所述水斗的数量为十二个,其沿着所述转轮的圆周方向均匀布置。

8.根据权利要求1所述的用于拦水堤坝的水力发电装置,其特征在于,所述拦水堤坝具有一个与所述水轮相对的弧形内侧面。

9.根据权利要求1所述的用于拦水堤坝的水力发电装置,其特征在于,所述水斗中设置有挡水板,所述挡水板与所述水斗铰接。

10.根据权利要求1至9中任一项所述的用于拦水堤坝的水力发电装置,其特征在于,所述发电机输出的电能通过充电机向蓄电池组充电,所述蓄电池组输出的电源通过交流逆变器转变为三相电源输送至配电箱,所述配电箱将电力输送至并网控制器。
