专利号: 2014103046223
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

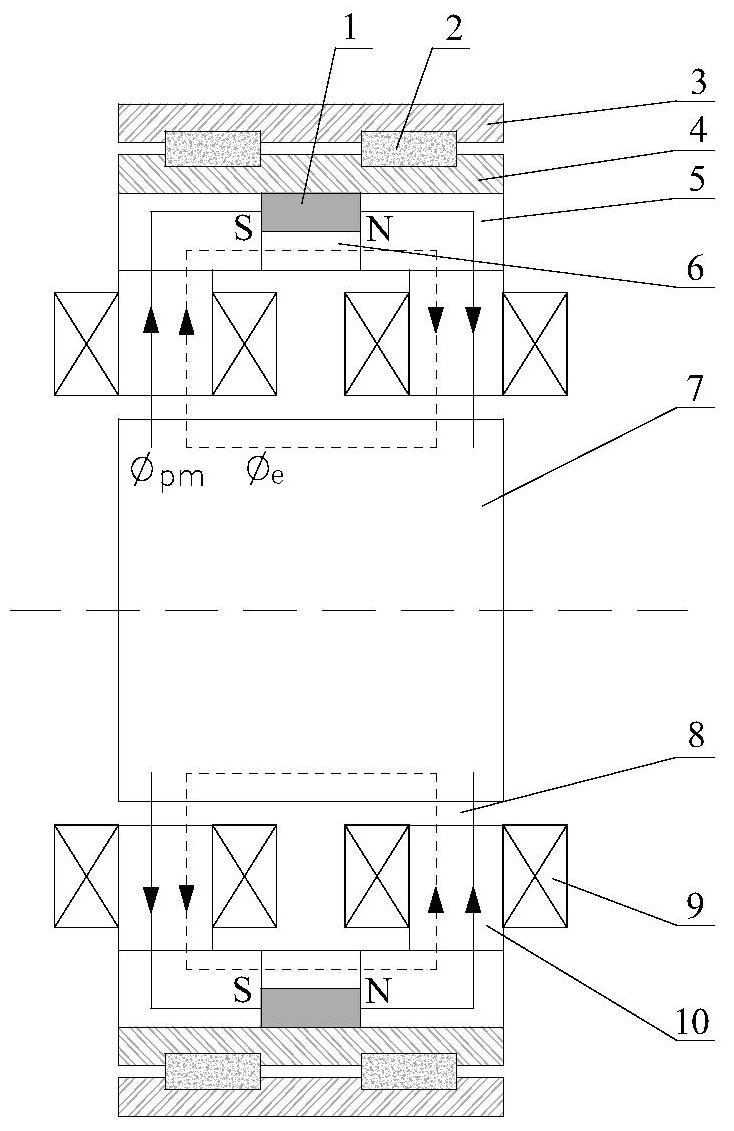

1.一种用于抑制转子振动的大阻尼混合式磁阻尼器,其特征在于,包括永磁体、弹性阻尼环、外环、隔磁体、外导磁体、内导磁体、转子铁心、气隙、激励线圈、定子铁心;其中,所述激励线圈与定子铁芯一一对应,分别绕制在相应的定子铁芯上;

所述外导磁体数量为2个,环绕在所述定子铁心的外围圆周上;

所述永磁体和所述内导磁体分别沿轴向设置在两个外导磁体之间;

所述定子铁心共8个,共同组成电磁阻尼器的8个控制磁极,上述8个磁极按直角坐标系的X、Y轴方向分成2组,每组4个,其产生的电磁磁场依次通过内导磁体、定子铁心、气隙、转子铁心构成电励磁磁路,产生电磁力;

所述永磁体产生的磁场依次通过外导磁体、定子铁心、气隙、转子铁心,形成永磁的磁通路,产生永磁力;

所述电磁力与永磁力的合力构成电磁阻尼器产生的抑制转子振动的控制力;

所述外环的位置固定,所述弹性阻尼环设置在所述隔磁体与外环之间;

所述内导磁体的宽度等于所述外导磁体的宽度;

所述弹性阻尼环为轴向圆环,数量为两个,材质为钢衬胶;

所述永磁体为一轴向圆环,沿轴向充磁。

2.根据权利要求1所述的用于抑制转子振动的大阻尼混合式磁阻尼器,其特征在于,所述隔磁体材质为铜、铝或钛合金;

所述外导磁体和内导磁体的材质均为电工纯铁、1J50或硅钢;

所述永磁体采用稀土永磁材料或铁氧体永磁材料制成。
