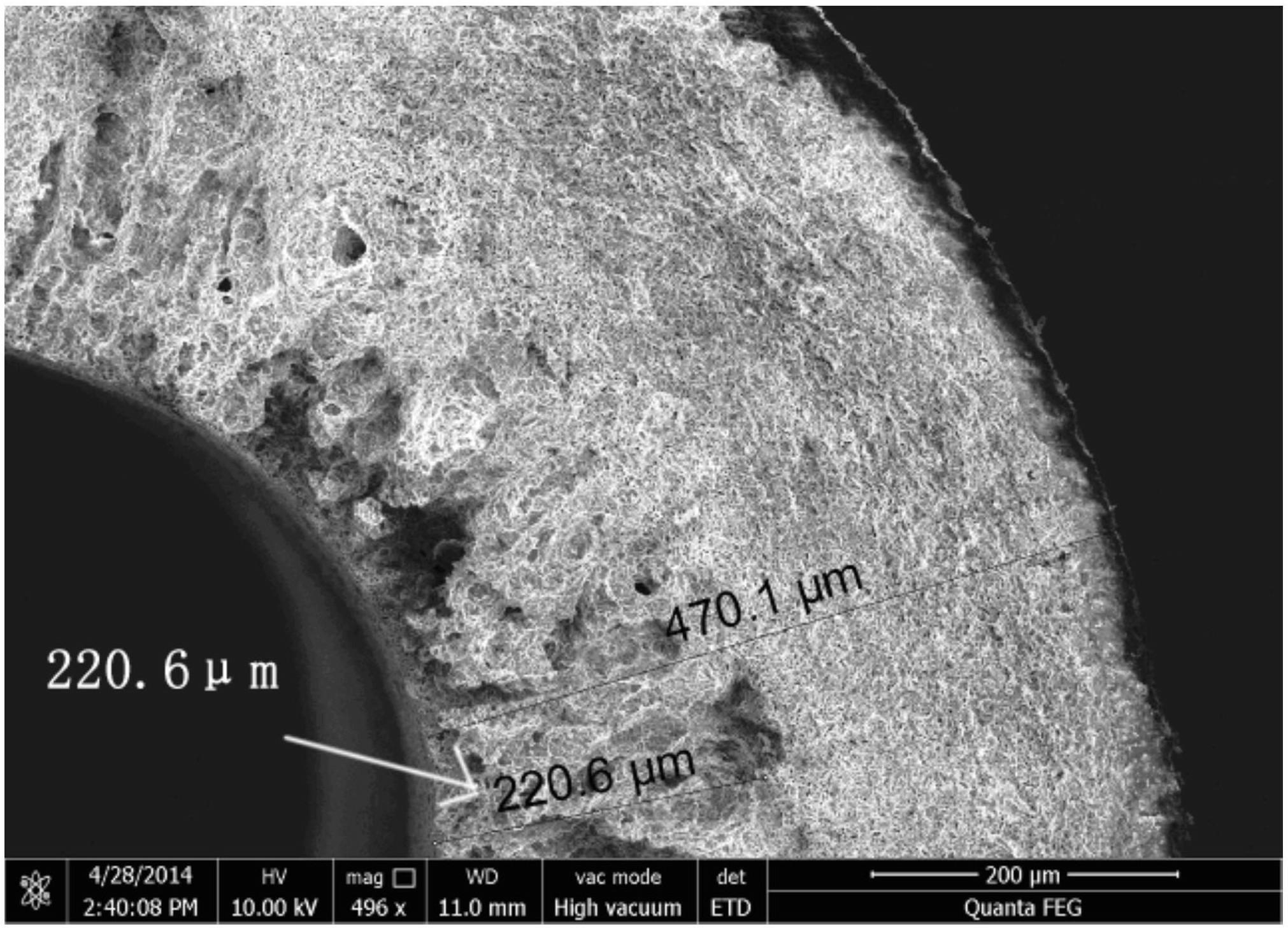

1.纳米凹凸棒石基中空纤维微滤膜，其特征在于，包括有按重量份计的如下组分为原料：纳米凹凸棒石50～70份、溶剂150～200份、分散剂5~8份、聚合物20～35份；所述的微滤膜的制备方法包括如下步骤：第1步、在含有分散剂的溶液中加入聚合物，搅拌均匀，再加入纳米凹凸棒石，再搅拌均匀，静置，得到铸膜液；第2步、加压，使得铸膜液通过纺丝头在内芯液和外凝固浴的作用下成型，成型后置于外凝固浴中以完成相转化，晾干，烧结后得纳米凹凸棒石基中空纤维微滤膜；纺丝工艺中的空气间隙参数是5、9、12或者15cm。

2.根据权利要求1所述的纳米凹凸棒石基中空纤维微滤膜，其特征在于：溶剂是1-甲基-2-吡咯烷酮。

3.根据权利要求1所述的纳米凹凸棒石基中空纤维微滤膜，其特征在于：分散剂是PEG-400。

4.根据权利要求1所述的纳米凹凸棒石基中空纤维微滤膜，其特征在于：聚合物选自聚醚砜、聚丙烯腈。

5.根据权利要求1所述的纳米凹凸棒石基中空纤维微滤膜，其特征在于：所述的纳米凹凸棒石是硅烷偶联剂改性过的。

6.根据权利要求1所述的纳米凹凸棒石基中空纤维微滤膜的制备方法，其特征在于：所述的静置的时间是12～48h。

7.根据权利要求1所述的纳米凹凸棒石基中空纤维微滤膜的制备方法，其特征在于：第2步中，在外凝固浴中保持的时间是12～48h；外凝固浴采用自来水；内芯液选自去离子水、去离子水与1-甲基-2-吡咯烷酮的混合物、乙醇。

8.根据权利要求1所述的纳米凹凸棒石基中空纤维微滤膜的制备方法，其特征在于：第3步中，烧结过程中的参数是：以2℃/min升温至550℃，保温2h，再以1℃/min升温至

750℃～850℃，烧结5h；并自然降至室温。
