1.一种掺氟、钾羟基磷灰石材料的制备方法，其特征在于：包括以下步骤：

1)将Ca(NO3)2·4H2O水溶液与H3PO4水溶液混合均匀，得到混合液，其中Ca(NO3)2·4H2O与H3PO4的摩尔比为3:2，调节混合液的pH值至8～14出现沉淀物，分离出沉淀物并洗涤；

2)将步骤1)所得沉淀物进行干燥，并在1300℃～1500℃下煅烧后快速冷却制得α-磷酸钙粉末；

+ -

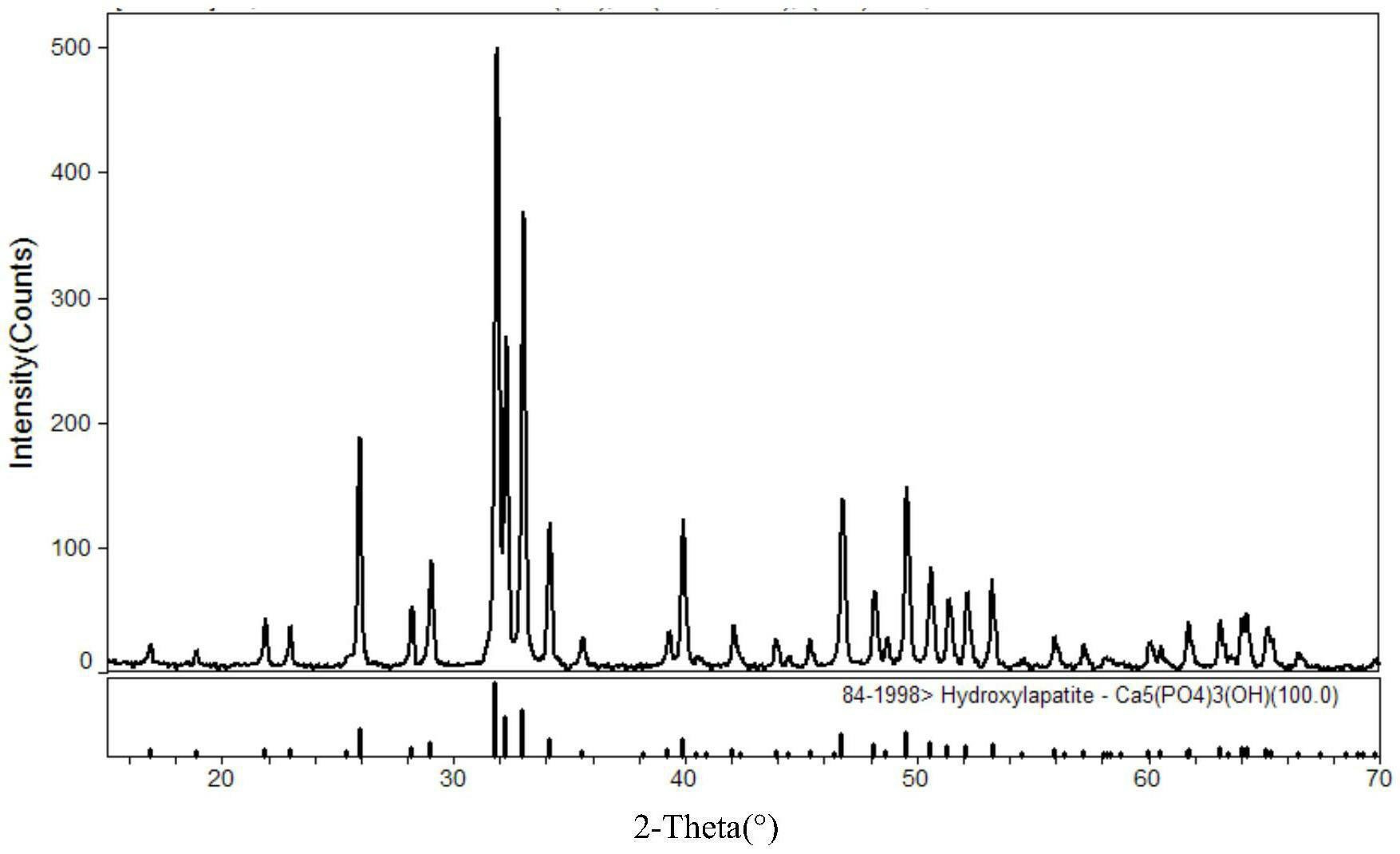

3)将步骤2)制得的α-磷酸钙粉末分散在含有K和F 的碱性溶液中，在80～160℃条件下静置陈化12h以上，分离出粉末后洗涤干燥，制备出掺氟、钾羟基磷灰石材料；

所述步骤2)中沉淀物干燥后进行研磨再煅烧，煅烧时间为0.5～2小时。

2.根据权利要求1所述的一种掺氟、钾羟基磷灰石材料的制备方法，其特征在于：所述步骤1)中Ca(NO3)2·4H2O水溶液是Ca(NO3)2·4H2O与水按1：(10～20)的质量比混合配制而成的。

3.根据权利要求1所述的一种掺氟、钾羟基磷灰石材料的制备方法，其特征在于：所述步骤1)中H3PO4水溶液是H3PO4和水按1：(45～90)的质量比混合配制而成的。

4.根据权利要求2或3所述的一种掺氟、钾羟基磷灰石材料的制备方法，其特征在于：所述步骤1)中使用NaOH溶液调节混合液的pH值。

5.根据权利要求4所述的一种掺氟、钾羟基磷灰石材料的制备方法，其特征在于：所述步骤1)中离心分离出沉淀物，并连续洗涤、抽滤。

6.根据权利要求1所述的一种掺氟、钾羟基磷灰石材料的制备方法，其特征在于：所述步骤2)中，干燥是在100～200℃条件下保温1～2小时。

7.根据权利要求1所述的一种掺氟、钾羟基磷灰石材料的制备方法，其特征在于：所述+ -步骤3)中含有K和F 的碱性溶液为KOH和NH4F溶解在水中形成，且α-磷酸钙与KOH、NH4F的摩尔比为(1～2)：(1～4)：(1～2)。

8.根据权利要求1所述的一种掺氟、钾羟基磷灰石材料的制备方法，其特征在于：所述步骤3)中静置陈化的时间为12～72小时。

9.根据权利要求1-3、6-8任意一项所述的一种掺氟、钾羟基磷灰石材料的制备方法，其特征在于：所述步骤3)中制备出的掺氟、钾羟基磷灰石的化学式为Ca10-xKx(PO4)6(OH)2-yFy，其中0＜x≤2，0＜y≤2。
