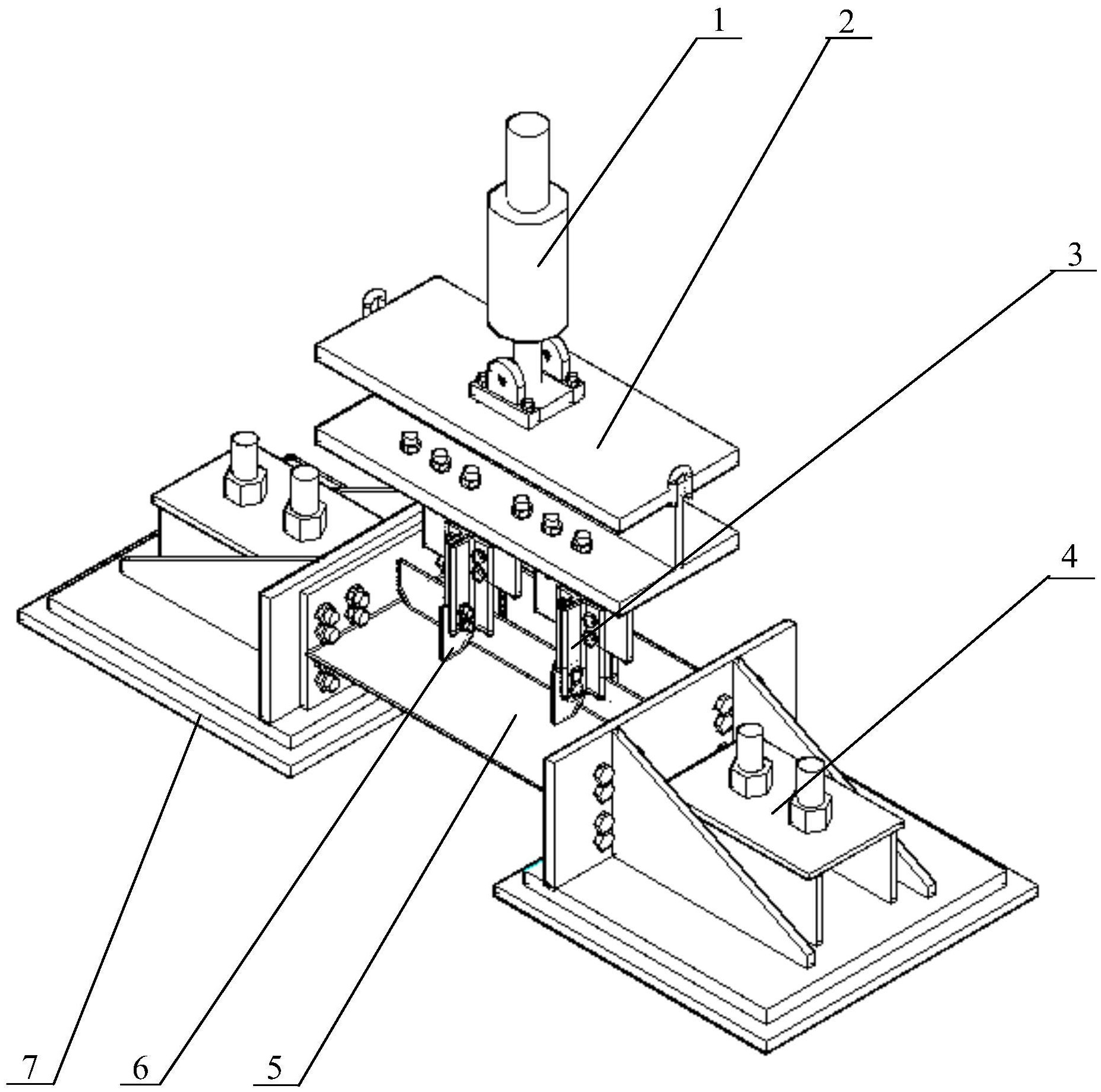

1.一种钢桥水平节点板处的腹板间隙面外变形疲劳试验加载装置，其特征在于：在两个相对的混凝土调平层(7)上各设置有用于固定测试件(5)的地锚(4)，在测试件(5)上并列设置有两个传力水平节点板(6)，传力水平节点板(6)通过连接组件(3)与加载梁(2)连接，加载梁(2)是工字型梁，其上翼缘板(2-1)中部连接有伺服液压作动器(1)；

所述地锚(4)是在L型底座(4-4)上相对设置有两个加劲板(4-3)，在两加劲板(4-3)之间设置有钢锚箱(4-1)，钢锚箱(4-1)通过地脚螺栓(4-2)与底座(4-4)以及混凝土调平层(7)连接；

所述连接组件(3)是将水平设置的上角钢(3-1)与纵向设置的下角钢(3-3)之间通过连接板(3-2)连接，上角钢(3-1)通过高强螺栓与加载梁(2)的下翼缘板(2-3)连接；

所述传力水平节点板(6)与测试件(5)连接的一端加工有矩形槽或倒U型槽。

2.根据权利要求1所述的钢桥水平节点板处的腹板间隙面外变形疲劳试验加载装置，其特征在于：所述加载梁(2)的两端连接有环扣(2-4)。

3.根据权利要求1所述的钢桥水平节点板处的腹板间隙面外变形疲劳试验加载装置，其特征在于：所述伺服液压作动器(1)的加载中心线与测试件(5)的腹板加劲肋中心线在同一条直线上。

4.根据权利要求1所述的钢桥水平节点板处的腹板间隙面外变形疲劳试验加载装置，其特征在于：相对的两个地锚(4)之间的间距是300～2000mm。

5.根据权利要求1所述的钢桥水平节点板处的腹板间隙面外变形疲劳试验加载装置，其特征在于：所述加载梁(2)的上翼缘板(2-1)是宽度为250～550mm、厚度为16～60mm、长度为500～1500mm的矩形板，加载梁腹板(2-2)是宽度为100～500mm、厚度为12～

24mm、长度为500～1500mm的矩形板，下翼缘板(2-3)几何形状及尺寸与上翼缘板(2-2)相同。

6.根据权利要求1所述的钢桥水平节点板处的腹板间隙面外变形疲劳试验加载装置，其特征在于：所述钢锚箱(4-1)的水平顶板是宽度为250～400mm、厚度为18～24mm、长度为300～800mm的矩形板，竖直翼板是宽度为150～450mm、厚度为16～22mm、长度为

400～600mm的矩形板。

7.根据权利要求1所述的钢桥水平节点板处的腹板间隙面外变形疲劳试验加载装置，其特征在于：所述水平节点板(6)与测试件(5)的加劲肋、腹板连接的端口处加工有过焊孔，该过焊孔是直角边长为20～80mm等腰直角三角孔。

8.根据权利要求1所述的钢桥水平节点板处的腹板间隙面外变形疲劳试验加载装置，其特征在于：所述传力水平节点板(6)上的倒U型槽，槽壁与测试件(5)的加劲肋侧壁之间的间隙为20～80mm。
