专利号: 2014103115168
申请人: 陕西科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

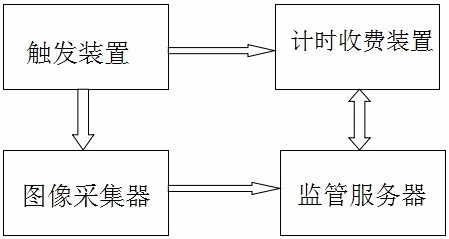

1.一种智能停车收费系统,其特征在于,包括: 一触发装置,检测到车辆驶入停车位后,对计时收费装置和监管服务器发出信号;

一计时收费装置,在收到触发装置发出的信号时开始计时,并在车辆驶出停车位计时停止,同时将费用信息传输至监管服务器;

一图像采集器,其用于采集车辆车牌的图像信息并保存,并将图像信息传输至监管服务器;一监管服务器,其用于对图像信息进行预处理,车牌定位和几何校正,字符分割,字符识别,提取出车辆的车牌号码;并将收到的费用信息与车牌号码相关联,输入数据库中;当车主未缴费就离开停车场后将其车辆信息发送给车辆审核部门,在车主进行车检时要求其把停车费用缴清;当车主正常缴费,则在停车场出口处刷卡缴费。

2.根据权利要求1所述的一种智能停车收费系统,其特征在于,所述触发装置包括安装于停车位的重力传感器。

3.根据权利要求1所述的一种智能停车收费系统,其特征在于,所述计时收费装置包括嵌入式微处理器, 以及与嵌入式微处理器连接的计时芯片和内部存储芯片。

4.根据权利要求1所述的一种智能停车收费系统,其特征在于,所述计时收费装置还设有IC卡读卡器,为非接触式读卡器。

5.一种智能停车收费方法,其特征在于,包括以下步骤:

1)当有车辆进入停车位时,触发装置向计时收费装置和监管服务器发送信号;

2)计时收费装置接收到信号时开始计时,监管服务器接收到信号时发送指令给图像采集器,对图像采集器采集到的图像信息进行实时接收;

3)监管服务器接收到图像信息后通过对图像信息进行预处理,最后完成对车牌号码的识别;

4)车辆驶出停车位后计时收费装置停止计时,根据计时收费装置内部存放的费率自动计算出车辆应缴的停车费用,将停车费用发送给监管服务器,监管服务器将车牌号码和停车费用相关联,输入数据库进行存储;当车主未缴费就离开停车场后将其车辆信息发送给车辆审核部门,在车主进行车检时要求其把停车费用缴清;当车主正常缴费,则在停车场出口处刷卡缴费。

6.根据权利要求5所述的一种智能停车收费方法,其特征在于,步骤3)中对图像信息进行预处理包括图像信息预处理,图像信息预处理之后还进行车牌定位和几何校正,字符分割,字符识别以及车牌号码的提取;

图像信息预处理:监管服务器接收到的图片是彩色图片,利用OPENCV软件将彩色图片灰度化,得到灰度图像后采用自适应阈值的方法对灰度图像进行二值化处理,得到二值化图像;

车牌定位和几何校正:利用车牌的特点,对二值化图像进行行扫描和列扫描从而得到车牌区域,需要对所获得的车牌区域进行二值化变化、边缘检测和Hough变换完成对车牌的几何校正;

字符分割:利用车牌图像中字符之间间隔的特点,进行垂直投影,根据相关函数对车牌进行垂直方向的分割,得到单个字符;

字符识别:采用先验知识和模板匹配的方法完成对字符的识别过程,即将第一个分割出来的字符与模板库一进行匹配识别,第二个字符与模板库二进行匹配识别,第三至第七个字符依次与模板库二、模板库三进行匹配识别;

最后完成车牌号码的提取。
