1.一种铌钛铝碳固溶体陶瓷材料，其特征在于：铌钛铝碳固溶体陶瓷材料的化学式为(Nb1-xTix)4AlC3，其中Ti取代Nb的原子摩尔取代量x的范围为0＜x≤0.3。

2.一种制备如权利要求1所述的铌钛铝碳固溶体陶瓷材料的方法，其特征在于：按铌钛铝碳固溶体陶瓷材料的化学式为(Nb1-xTix)4AlC3，0＜x≤0.3，称取原料铌粉、氢化钛粉、铝粉和石墨粉，原料经物理机械方法混合，装入表面涂有BN的石墨模具中冷压成型，在通有保护气氛的真空热压炉中热压烧结。

3.按照权利要求2所述的方法，其特征在于所述的铌粉粒度为325目筛余；氢化钛粉粒度为300目筛余；铝粉粒度为200目筛余；石墨粉粒度为1200目筛余。

4.按照权利要求2所述的方法，其特征在于所述的物理机械方法混合为滚磨。

5.按照权利要求2所述的方法，其特征在于所述的冷压成型压力为1～3MPa。

6.按照权利要求2所述的方法，其特征在于烧结过程中的保护气氛为氩气。

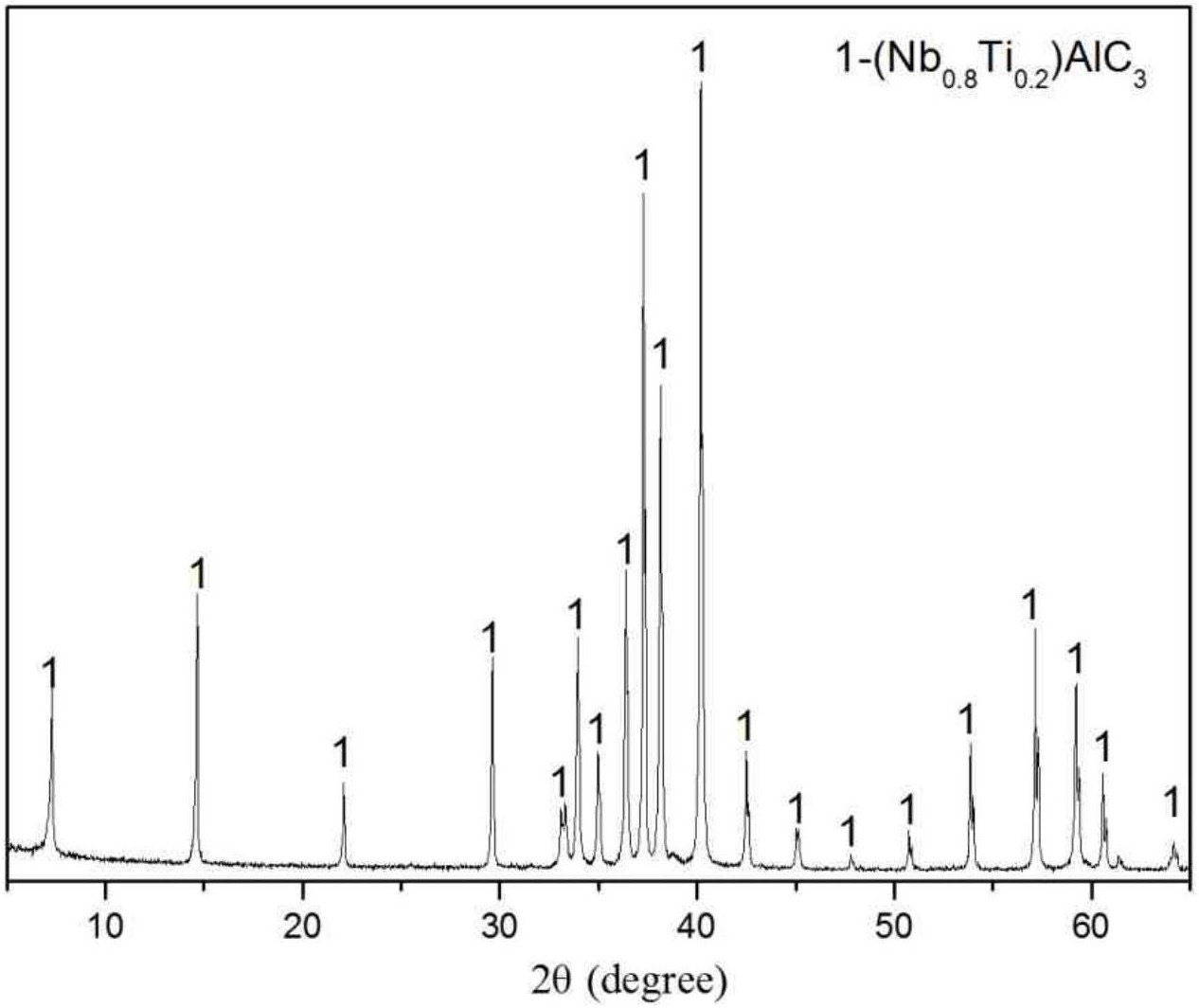

7.按照权利要求2所述的方法，其特征在于真空热压炉中热压烧结的工艺为：升温速率为15～25℃/min；烧结温度为1680～1720℃，烧结保温时间为1-2小时；烧结压强为

25～30MPa。
