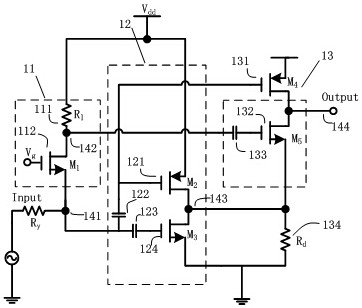

1.一种宽带CMOS LNA电路噪声消除装置,包括输入级电路和放大器,其特征在于,输入级电路中NMOS管M1源极作为接收射频信号的LNA输入端,漏极接负载电阻Rl,负载电阻的另一端接正偏电压;放大器包括第一放大器和第二放大器,第一放大器中PMOS管M2和NMOS管M3的栅极分别通过电容122和123连接到输入级电路中NMOS管的源极,PMOS管源极接正偏电压,NMOS管M3的源极接地,PMOS管M2和NMOS管M3的漏极相互连接作为第一放大器的输出端;第二放大器的NMOS管M5源极连接第一放大器的输出端,并通过电阻和Rd接地,NMOS管M5的栅极通过电容133连接到输入级电路NMOS管M1的漏极,NMOS管M5漏极连接LNA输出端144,第一放大器跨导是第二放大器跨导的函数,在LNA输出端,第一放大器噪声电流和第二放大器噪声电流相加为零输出。
2.根据权利要求1所述的装置,其特征在于,第二放大器输出端连接正偏电压。
3.根据权利要求1所述的装置,其特征在于,在第一放大器输入端和第二放大器输出端之间设置PMOS管M4,PMOS管M4的栅极通过电容122连接LNA输入端,PMOS管M4的源极连接正偏电压,漏极连接LNA输出端。
4.根据权利要求1-3其中之一所述的装置,其特征在于,输入级电路中NMOS管的源极噪声电压与漏极噪声电压大小成比例,相位相反。
5.根据权利要求1-3其中之一所述的装置,其特征在于,所述第一放大器跨导是第二放大器跨导的函数具体包括,第一放大器跨导与第二放大器跨导满足关系:其中,Rygmn1ro=Rl, 为输入级电路噪声电流,输入级电路中NMOS
管M1漏极与正偏电压之间接负载电阻Rl,ro为第一放大器MOS管的总输出阻抗,Ry为LNA输入端接地电阻。
6.一种宽带CMOS LNA电路噪声消除方法,其特征在于,第一放大器检测到出现在LNA输入端的噪声电压A,A的电位为 第一放大器将噪声电压A转化成噪声电流输出到第二个放大器的输出端节点,第二放大器检测到出现在输入级电路NMOS管的漏极的噪声电压B,B的电位为 第二放大器将其转化成噪声电流 输出到LNA的输出端,选择第一放大器跨导是第二放大器跨导的函数,使得第一放大器噪声电流 和第二放大器噪声电流 到达LNA输出端时大小相等符号相反。
7.根据权利要求6所述的方法,其特征在于,所述第一放大器跨导是第二放大器跨导的函数具体包括,第一放大器跨导与第二放大器跨导满足关系: 其中,Rygmn1ro=Rl, 为输入级电路噪声电流,输入级电路中NMOS管M1漏极与正偏电压之间接负载电阻Rl,ro为第一放大器MOS管的总输出阻抗,Ry为LNA输入端接地电阻。
